Руководство пользователя беспроводного пульта дистанционного управления кондиционером Daichi DRC 01

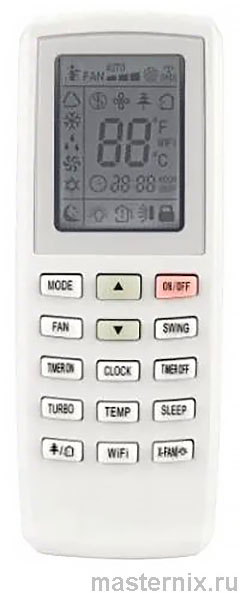

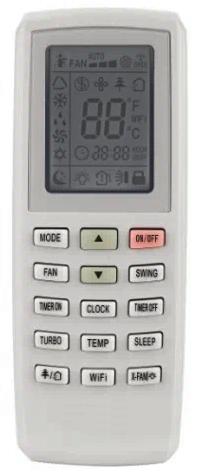

Пульт дистанционного управления Daichi DRC 01. Инструкция по эксплуатации

Мы благодарны вам за то, что вы остановили свой выбор на этом пульте управления. Перед тем, как приступить к эксплуатации системы, внимательно ознакомьтесь с настоящей инструкцией. После прочтения сохраните инструкцию в надежном месте, чтобы в будущем ее можно было использовать в качестве справочника.

Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и функциональные возможности своей продукции без уведомления.

Назначение кондиционера

Кондиционер Daichi охлаждает, нагревает, осушает и перемешивает воздух в помещении с использованием технологии экономии электроэнергии и встроенного таймера. Он также очищает воздух от пыли и автоматически поддерживает температуру, заранее установленную на пульте дистанционного управления.

.

Совместимость Daichi DRC01 Пульт ДУ кондиционера

Пульт дистанционного управления подходит для:

Настенные сплит-системы FULL DC INVERTER / R-32 (2022)

Daichi SIB25AVQS1R / Daichi SIB25FVS1R
Daichi SIB35AVQS1R / Daichi SIB35FVS1R
Daichi SIB50AVQS1R / Daichi SIB50FVS1R
Daichi SIB70AVQS1R / Daichi SIB70FVS1R

Настенные сплит-системы DC INVERTER / R-32 (2022)

Daichi ICE20AVQS1R / Daichi ICE20FVS1R
Daichi ICE25AVQS1R / Daichi ICE25FVS1R
Daichi ICE35AVQS1R / Daichi ICE35FVS1R
Daichi ICE50AVQS1R / Daichi ICE50FVS1R
Daichi ICE70AVQS1R / Daichi ICE70FVS1R

Настенные сплит-системы DC INVERTER / R-32 (2022)

Daichi O220AVQS1R-1 / Daichi O220FVS1R-1
Daichi O225AVQS1R-1 / Daichi O225FVS1R-1
Daichi O235AVQS1R-1 / Daichi O235FVS1R-1
Daichi O250AVQS1R-1 / Daichi O250FVS1R-1
Daichi O260AVQS1R-1 / Daichi O260FVS1R-1

Настенные сплит-системы ON/OFF / R-410A (2022)

Daichi ICE20AVQ1 / Daichi ICE20FV1
Daichi ICE25AVQ1 / Daichi ICE25FV1
Daichi ICE35AVQ1 / Daichi ICE35FV1
Daichi ICE50AVQ1 / Daichi ICE50FV1
Daichi ICE60AVQ1 / Daichi ICE60FV1
Daichi ICE95AVQ1 / Daichi ICE95FV1

Мульти-сплит-системы Настенный тип, ICE ICE_AVQS1R (2022)

Daichi ICE20AVQS1R
Daichi ICE25AVQS1R
Daichi ICE35AVQS1R
Daichi ICE50AVQS1R
Daichi ICE70AVQS1R

Мульти-сплит-системы Кассетный тип DA_AMFS1R (2022)

Daichi DA35AMFS1R / Daichi DPT03MA (Декоративная панель)
Daichi DA50AMFS1R / Daichi DPT03MA (Декоративная панель)
Daichi DA70AMCS1R / Daichi DPC04MA (Декоративная панель)

Мульти-сплит-системы Напольно-потолочный тип DA_AMKS1R (2022)

Daichi DA25AMKS1R
Daichi DA35AMKS1R
Daichi DA50AMKS1R
Daichi DA70AMKS1R

Мульти-сплит-системы Наружные блоки (2022)

Daichi DF40A2MS1R
Daichi DF50A2MS1R
Daichi DF60A3MS1R
Daichi DF70A3MS1R
Daichi DF80A4MS1R
Daichi DF100A4MS1R
Daichi DF125A5MS1R

Серия CITY LINE DA_ALF/DF_ALS (2022)

Daichi DA35ALFS1R DA50ALFS1R / Daichi DPT05L DPT05L (Декоративная панель) / Daichi DF35ALS1R DF50ALS1R (Наружный блок)

Серия CITY LINE FULL DC INVERTER / R-32 (2022)

Daichi DA70ALCS1R / Daichi DPC06L (Декоративная панель) / Daichi DF70ALS1R (Наружный блок)
Daichi DA100ALCS1R / Daichi DPC06L (Декоративная панель) / Daichi DF100ALS1R (Наружный блок)
Daichi DA140ALCS1R / Daichi DPC06L (Декоративная панель) / Daichi DF140ALS3R (Наружный блок)
Daichi DA160ALCS1R / Daichi DPC06L (Декоративная панель) / Daichi DF160ALS3R (Наружный блок)

Серия CITY LINE FULL DC INVERTER / R-32 (2022) (Пульт DRС01 (опция))

Daichi DA35ALMS1R / Daichi DF35ALS1R
Daichi DA50ALMS1R / Daichi DF50ALS1R
Daichi DA70ALMS1R / Daichi DF70ALS1R
Daichi DA100ALHS1R / Daichi DF100ALS1R
Daichi DA140ALHS1R / Daichi DF140ALS3R
Daichi DA160ALHS1R / Daichi DF160ALS3R

Серия CITY LINE FULL DC INVERTER / R-32 (2022)

Daichi DA35ALKS1R / Daichi DF35ALS1R
Daichi DA50ALKS1R / Daichi DF50ALS1R
Daichi DA70ALKS1R / Daichi DF70ALS1R
Daichi DA100ALKS1 / Daichi DF100ALS1RR
Daichi DA140ALKS1 / Daichi DF140ALS3RR
Daichi DA160ALKS1 / Daichi DF160ALS3RR

..

ПРЕДУПРЕЖДЕНИЕ

- Не допускайте намокания пульта дистанционного управления — это может привести к поражению электрическим током или возгоранию.

- Не пользуйтесь для нажатия кнопок пульта дистанционного управления твердыми заостренными предметами. Это может повредить пульт.

- Не производите диагностику и техническое обслуживание пульта дистанционного управления самостоятельно, поручайте это квалифицированным специалистам.

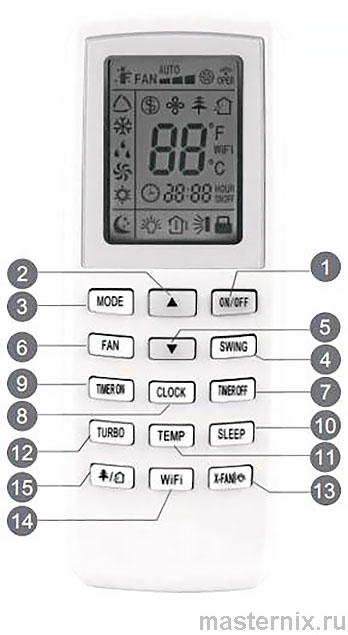

1. Кнопки пульта дистанционного управления Daichi DRC01

1. Кнопка ON/OFF
2. ▲ Кнопка увеличения параметра
3. Кнопка MODE [Выбор режима работы]
4. Кнопка SWING [Изменение положения жалюзи]
5. ▼ Кнопка уменьщения параметра
6. Кнопка FAN [Вентилятор]
7. Кнопка ВЫКЛЮЧЕНИЯ таймера
8. Кнопка CLOCK [установка часов]
9. Кнопка ВКЛЮЧЕНИЯ таймера
10. Кнопка SLEEP [Ночной режим]
11. Кнопка TEMP [Температура]
12. Кнопка TURBO
13. X-FAN & кнопка
14. Кнопка WiFi
15. / кнопка приточной вентиляции AIR

2. Индикация на экране дисплея

1. Индикатор функции iFEEL
2. Индикатор функции НАГРЕВ
Режим работы:
  3. Автоматический
  4. Охлаждение
  5. Осушка
  6. Вентиляция
  7. Нагрев
8. Индикатор часов
9. Индикатор ночного режима
10. Подсветка
11. Установленная скорость вентилятора
12. Передача сигнала
13. Индикатор режима Turbo
14. Индикатор режима вентиляции
15. Индикатор функции HEALTH
16. Индикатор режима X-fan
17. Заданная температура
18. В некоторых моделях функция WiFi не поддерживается. Смотрите описание Вашей модели кондиционера
19. Установленное время
20. Индикация работы таймера включения/выключения
21. Блокировка от детей
22. Индикатор перемещения жалюзи
23. Отображаемая температура
  : заданная
  : температура в помещении
  : температура наружного воздуха.

❗👉➨ ПРИМЕЧАНИЕ:
На данной иллюстрации показан стандартный пульт дистанционного управления. Отсутствие комментариев к некоторым знакам и надписям и кнопкам на пульте свидетельствует об отсутствии соответствующих функций в кондиционере.

3. Функции кнопок пульта дистанционного управления DRC01

ПРИМЕЧАНИЕ:

➠ Данный пульт дистанционного управления (ПДУ) является стандартным и может использоваться с кондиционерами, поддерживающими самые разные функции. Если конкретная модель кондиционера не поддерживает определенную функцию, то при нажатии на пульте кнопки, отвечающей за ее включение, кондиционер продолжит работу в текущем режиме.

➠ После включения кондиционер выдает звуковой сигнал. Индикатор работы «» показывает состояние ON [ВКЛ.] (индикатор красного цвета, но в некоторых моделях цвет может быть другим). После появления индикатора можно осуществлять управление кондиционером с помощью ПДУ.

➠ Когда кондиционер включен, нажатие кнопки на ПДУ сопровождается однократным миганием индикатора передачи сигнала «» на экране, а кондиционер подает в ответ два коротких звуковых сигнала, подтверждающих прием сигнала с ПДУ.

➠ При выключенном кондиционере на экране ПДУ отображаются заданная температура и индикатор времени (если активирован таймер включения, таймер выключения и функция подсветки, одновременно на экране ПДУ будут отображаться соответствующие индикаторы). При включенном кондиционере на экране отображаются индикаторы соответствующих функций настройки.

Кнопка On/Off [Вкл/Выкл]

Кнопка служит для включения и выключения кондиционера.

Кнопка ▲

Кнопка увеличения задаваемой температуры. Удерживайте кнопку 2 секунды, чтобы быстро увеличить устанавливаемое значение. При работе кондиционера в автоматическом режиме кнопка не активна.

▼ Кнопка

Кнопка уменьшения задаваемой температуры. Удерживайте кнопку 2 секунды, чтобы быстро уменьшить устанавливаемое значение. При работе кондиционера в автоматическом режиме кнопка не активна.

Кнопка Mode [Выбор режима работы]

Каждое нажатие кнопки Mode изменяет режимы работы в следующей последовательности:

AUTO [АВТО], COOL [ОХЛАЖДЕНИЕ], DRY [ОСУШКА], FAN [ВЕНТИЛЯЦИЯ], HEAT [НАГРЕВ]* (см. схему ниже).

❗👉➨ ПРИМЕЧАНИЕ: только для моделей с режимом нагрева.

Кнопка Fan [Вентилятор]

Кнопка служит для выбора скорости вентилятора: каждое нажатие кнопки меняет скорость вентилятора в следующей последовательности:

AUTO, , , и снова Auto.

❗👉➨ ПРИМЕЧАНИЕ:
➠ В автоматическом режиме скорость работы вентилятора выбирается автоматически.
➠ В режиме осушки скорость вентилятора низкая.
➠ В режиме X-FAN: При работе в режиме охлаждения или осушки удерживайте кнопку FAN 2 секунды для включения функции осушки испарителя. На дисплее загорится индикатор и кондиционер продолжит работу в течение нескольких минут. Функция X-FAN Не доступна в режимах нагрева, вентиляции и автоматическом режиме. Функция позволяет удалить влагу с испарителя внутреннего блока, чтобы избежать образование плесени.
➠ Если функция X-FAN включена: после выключения блока нажатием кнопки ON/OFF вентилятор внутреннего блока продолжит работу в течение нескольких минут на малой скорости. В этот период, держите кнопку скорости вентилятора 2 секунды для того, чтобы остановить вентилятор сразу.
➠ Если функция X-FAN не активирована: после выключения блока нажатием кнопки включения/выключения, кондиционер будет выключен сразу.

Кнопка SWING [Изменение положения жалюзи]

Нажмите эту кнопку, чтобы выбрать угол перемещения заслонок вверх и вниз. Направление потока воздуха можно выбрать циклическим образом, как показано ниже:

➠ OFF - индикация отсутствует (горизонтальные заслонки останавливаются в текущем положении).
➠ При выборе «"9", "8", "7"» кондиционер направляет поток воздуха в фиксированном направлении. Горизонтальные заслонки направляют поток воздуха в фиксированном диапазоне углов. ➠ Нажмите кнопку «» и удерживайте ее в течение 2 с, чтобы установить необходимый угол качания. При достижении необходимого угла отпустите кнопку.

Кнопка CLOCK [Часы]

Нажмите эту кнопку, чтобы установить показания часов. На пульте дистанционного управления замигает значок «». В течение 5 с нажмите кнопку «▲» или «▼», чтобы установить показания часов.

При каждом нажатии на кнопку «▲» или «▼» показания часов будут увеличиваться или уменьшаться на одну минуту. При удержании кнопки «▲» или «▼» через две секунды показания часов будут изменяться быстро.

Отпустите эту кнопку, когда показания часов будут установлены правильно.

Нажмите кнопку «CLOCK», чтобы подтвердить показания часов, значок «» перестанет мигать.

Кнопка TIMER ON / TIMER OFF [Включение и выключение по таймеру]

• Кнопка TIMER ON.

С помощью кнопки «TIMER ON» устанавливается время включения по таймеру. После нажатия этой кнопки значок «» исчезает, и на пульте дистанционного управления начинает мигать индикация «ON». Нажмите кнопку «▲» или «▼», чтобы задать время включения по таймеру.

После каждого нажатия кнопки «▲» или «▼», время включения по таймеру увеличивается или уменьшается на одну минуту. Удерживайте кнопку «▲» или «▼», через две секунды время установки таймера начнет изменяться быстро, пока не достигнет требуемого значения.

Нажмите кнопку «TIMER ON» для подтверждения. Индикация «ON» перестанет мигать. Вновь отобразится значок «».

Отмена включения по таймеру.

Когда задействована функция включения по таймеру, нажмите кнопку «TIMER ON», чтобы отключить ее.

• Кнопка TIMER OFF

С помощью кнопки «TIMER OFF» устанавливается время выключения по таймеру. После нажатия этой кнопки значок «» исчезает, и на пульте дистанционного управления начинает мигать индикация «OFF». Нажмите кнопку «▲» или «▼», чтобы задать время выключения по таймеру.

После каждого нажатия кнопки «▲» или «▼», время выключения по таймеру увеличивается или уменьшается на одну минуту. Удерживайте кнопку «▲» или «▼», через две секунды время установки таймера начнет изменяться быстро, пока не достигнет требуемого значения.

Нажмите кнопку «TIMER OFF», индикация «OFF» перестанет мигать. Вновь отобразится значок «».

Отмена выключения по таймеру.

Когда задействована функция выключения по таймеру, нажмите кнопку «TIMER OFF», чтобы отключить ее.

.

Кнопка SLEEP [Ночной режим]

Нажатие этой кнопки при работе кондиционера в режимах охлаждения (COOL), нагрева (HEAT) включает функцию ночного режима. Для выключения данной функции необходимо нажать эту кнопку повторно.

❗👉➨ В режимах вентиляции (FAN) и автоматическом (AUTO) данная функция не работает.

Кнопка TEMP [Температура]

При нажатии этой кнопки на экран дисплея выводятся значения заданной и реальной температуры в помещении. Последовательность циклического вывода:

Если на пульте управления выбрано или no display, на дисплее внутреннего блока отобразится заданная температура;
Если выбрано , на дисплее внутреннего блока отобразится температура воздуха в помещении.

❗👉➨ ПРИМЕЧАНИЕ
Возможность вывода температуры наружного воздуха доступна не на всех моделях. В этом случае, когда внутренний блок принимает сигнал «», на экране отображается значение заданной температуры в помещении.

Кнопка TURBO

Кнопка служит для включения/выключения функции Turbo в режимах COOL и HEAT.

Кнопка X-FAN

Эта кнопка позволяет включить функцию X-Fan из режимов охлаждения (COOL) и осушки (DRY).

При включенной функции вентилятор внутреннего блока продолжает работать еще 2 минуты на низкой скорости после выключения кондиционера с ПДУ.

После включения питания X-FAN выключен по умолчанию. X-FAN не доступен в режиме AUTO, FAN или HEAT.

Функция подсветки.

Кнопка включает или выключает подсветку дисплея внутреннего блока кондиционера.

Если подсветка включена, на дисплее отображается индикатор .

Если подсветка выключена, индикатор на дисплее не отображается.

Кнопка WiFi (опция)

Для включения или выключения функции WiFi нажимайте кнопку "WiFi". Когда функция WiFi включена, значок "WiFi" отображается на пульте дистанционного управления. Когда блок находится в выключенном состоянии, одновременное нажатие кнопок "MODE" и "WiFi" в течение 1 секунды приведет к тому, что будут восстановлены стандартные фабричные настройки модуля WiFi.

❗👉➨ ➠ Эта функция доступна только при условии приобретения доп. опции.

..

4. Функции комбинаций кнопок

Комбинация кнопок «▲» и «▼»: блокировка

Одновременное нажатие и удержание кнопок «▲» и «▼» на 3 с приводит к блокированию или разблокированию клавиатуры.

На заблокированном ПДУ появляется индикатор «». В этом случае, при нажатии любой кнопки ПДУ индикатор «» мигает три раза.

Комбинация кнопок «MODE» и «▼»: переключение единиц измерения температуры (градусы Цельсия/Фаренгейта)

При выключенном кондиционере нажмите одновременно кнопки «MODE» и «▼», чтобы выбрать единицы измерения температуры – °C или °F.

Комбинация кнопок «TEMP» и «CLOCK»: включение/выключение функции нагрева до 8 °C

Одновременное нажатие кнопок «TEMP» и «CLOCK» в режиме нагрева (HEAT) включает функцию нагрева до 8 °C. При этом на экране дисплея отображается индикатор «($)» и значение заданной температуры «8 °C» (или 46 °F). Для отключения данной функции нажмите эту комбинацию кнопок еще раз.

Комбинация кнопок «TEMP» и «CLOCK»: включение/выключение функции энергосбережения

Для включения или выключения режима энергосбережения в режиме охлаждения одновременно нажмите кнопки «TEMP» и «CLOCK». При включении режима энергосбережения на пульте дистанционного управления отображается индикация «SE» и кондиционер с целью обеспечения максимального энергосбережения автоматически выбирает заданную температуру в соответствии с заводскими настройками.

Чтобы выйти из режима энергосбережения снова одновременно нажмите кнопки «TEMP» и «CLOCK».

❗👉➨ Примечание.
➠ В режиме энергосбережения скорость вращения вентилятора по умолчанию выбирается автоматически, и изменить ее нельзя.
➠ В режиме энергосбережения заданную температуру нельзя изменить. Нажмите кнопку «TURBO», чтобы пульт дистанционного управления не передавал сигнал.

Функция iFEEL

Одновременно нажмите кнопки «▲» и «MODE» для включения функции I FEEL, на пульте дистанционного управления отобразится значок «F». После включения этой функции пульт дистанционного управления измеряет температуру окружающего воздуха вблизи пульта, и блок автоматически регулирует температуру в помещении в соответствии с измеренной температурой.

Чтобы отключить функцию I FEEL, снова нажмите одновременно эти две кнопки, значок «F» исчезнет.

➠ Если эта функция включена, располагайте пульт дистанционного управления вблизи пользователя. Для предотвращения неправильного измерения температуры окружающего воздуха не располагайте пульт дистанционного управления вблизи предметов, имеющих высокую или низкую температуру.

➠ Когда функция iFEEL включена, пульт дистанционного управления следует располагать в пределах зоны, в которой внутренний блок может принимать сигнал, передаваемый пультом управления.

5. Порядок действий при эксплуатации

1. Подведите электропитание к кондиционеру и включите его нажатием кнопки ПДУ «ON/OFF».

2. Нажатиями кнопки «MODE» выберите необходимый режим работы: AUTO, COOL, DRY, FAN или HEAT.

3. Кнопками «▲» и «▼» выберите желаемую температуру. (В автоматическом режиме эта температура не регулируется).

4. Кнопкой «FAN» выберите желаемую скорость вентилятора из следующих вариантов: автоматический выбор, низкая, средняя, высокая.

5. Кнопкой «SWING» установите направление потока выходящего воздуха.

6. Порядок замены элементов питания в пду

1. Нажмите на расположенную на тыльной стороне ПДУ крышку отсека для элементов питания, на которой нанесена метка « », и сдвиньте ее в направлении стрелки (см. рис. ниже).

2. Вставьте два новых элемента питания типа AAA на 1,5 В, соблюдая правильную полярность.

3. Установите на место крышку отсека.

❗👉➨ ПРИМЕЧАНИЕ:
➠ При использовании ПДУ наведите его на приемник инфракрасного сигнала на внутреннем блоке.
➠ Расстояние между передатчиком и приемником ИК-сигналов не должно превышать 8 метров, при этом между ними не должно находиться никаких посторонних предметов.
➠ Если в помещении установлены люминесцентные лампы или беспроводной телефон, расстояние между внутренним блоком и ПДУ должно быть сокращено в связи с возможными помехами.
➠ Для замены используйте элементы питания того же типа, что и старые.
➠ Если вы не будете пользоваться ПДУ длительное время, извлеките элементы питания из ПДУ.
➠ Если на экране дисплея ПДУ ничего не отображается или изображение нечеткое, замените элементы питания.

Дополнительные сведения

Данная продукция производится на заводе: GREE ELECTRIC APPLIANCES,INC.OF ZHUHAI W.Jinji Rd, Qianshan Zhuhai 519070, Guangdong, China.
Страна производства – Китай.
Дата производства указана нашильдике пульта ДУ.

Срок службы

Установленный производителем в порядке п. 2 ст. 5 Федерального Закона РФ «О защите прав потребителей» срок службы для данного изделия равен 5 годам с даты производства при условии, что изделие используется в строгом соответствии с инструкцией по эксплуатации и применимыми техническими стандартами».

Правила реализации

Особых правил реализации не предусмотрено.

Условия транспортировки и хранения

Пульты дистанционного управления должны транспортироваться и храниться в упакованном виде. Пульты должны транспортироваться любым видом крытого транспорта в соответствии с правилами перевозки грузов, действующими на данном виде транспорта. Состояние изделия и условия производства исключают его изменения и повреждения при правильной транспортировке. Природные стихийные бедствия на данное условие не распространяются, гарантия при повреждении от природных бедствий не распространяется (например — в результате наводнения). Пульты должны храниться на стеллажах, коробки должны располагаться в соответствии с манипуляционными знаками.

Срок хранения неограничен, но не может превышать срок службы устройства.

❗👉➨ ВАЖНО!! Не допускайте попадания влаги на упаковку! Не ставьте грузы на упаковку!

Утилизация отходов

Ваше изделие помечено этим символом. Этот символ означает, что электрические и электронные изделия, а также батарейки, не следует смешивать с не сортированным бытовым мусором. Не пытайтесь демонтировать систему самостоятельно: демонтаж изделия должен проводиться квалифицированным специалистом в соответствии с местным и общегосударственным законодательством. Агрегаты и отработанные батарейки необходимо сдавать на специальную перерабатывающую станцию для утилизации, переработки и вторичного использования. Обеспечивая надлежащую утилизацию, вы способствуете предотвращению отрицательных последствий для окружающей среды и здоровья людей. За более подробной информацией обращайтесь к монтажнику или в местные компетентные органы.

Оборудование, к которому относится настоящая инструкция, при условии его эксплуатации согласно данной инструкции, соответствует следующим техническим регламентам: Технический регламент Таможенного Союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств».

Импортер / Организация, уполномоченная изготовителем Kentatsu на территории Таможенного союза является компания ООО «ДАИЧИ». Адрес: Российская Федерация, 125130, г. Москва, Старопетровский пр-д, д. 11, корп. 1 этаж 3, офис 20.
Тел. +7 (495) 737-37-33, Факс: +7 (495) 737-37-32 E-mail:
Единая справочная служба: 8 800 200-00-05
Список сервисных центров доступен по ссылке: www.daichi.ru/service/
