Руководство пользователя Куллер для воды SONNEN FS-01
Руководство / инструкция
Вы приобрели кулер SONNEN FS-01 — надёжного помощника для офиса или дома. Практика показывает: правильная установка с первого раза избавляет от большинства проблем. Давайте разберёмся, как настроить устройство быстро и безопасно.
Технические характеристики
Основные параметры устройства
| Параметр | Значение |
|---|---|
| Электропитание | 220–240 В, 50–60 Гц |
| Мощность нагрева | 550 Вт |
| Мощность охлаждения | 70 Вт |
| Тип охлаждения | Электронное (полупроводниковое) |
| Температура горячей воды | 85–97 °C |
| Производительность нагрева | 5 л/час |
| Температура холодной воды | 10–15 °C |
| Производительность охлаждения | 0,5 л/час |
| Энергопотребление | 1,2 кВт·ч/сутки |
| Класс энергоэффективности | В |
Электронная система охлаждения работает тише компрессорной, но требует больше времени для выхода на режим. Это нормально.
Меры безопасности
Обязательные требования
Несоблюдение этих правил может привести к травмам или повреждению устройства. Практика показывает: 90% проблем возникают именно из-за игнорирования базовых мер.
- ⚠️ Используйте только бутилированную воду объёмом 19 л или 12 л — другие жидкости выводят кулер из строя
- ⚠️ Устанавливайте на ровную твёрдую поверхность, вдали от прямых солнечных лучей
- ⚠️ Оставьте зазор не менее 20 см сзади и по бокам для вентиляции
- ⚠️ Подключайте только к заземлённой розетке, без удлинителей
- ⚠️ Не погружайте части кулера в воду — риск поражения током
Знакомо, когда дети тянутся к горячей воде? Выключайте кулер из розетки, если оставляете их без присмотра.
Ограничения по пользователям
Устройство могут использовать дети старше 7 лет, если они понимают меры безопасности. Лицам с ограниченными возможностями требуется помощь опекунов. Храните кабель питания вне досягаемости малышей.
Установка и первый запуск
Распаковка и размещение
- Выберите место: ровная поверхность, защита от солнца, доступ к розетке.
- Обеспечьте вентиляцию: 20 см свободного пространства вокруг корпуса.
- Проверьте комплект: кулер, гарантийный талон, руководство.
Не ставьте кулер рядом с источниками тепла или в местах с взрывоопасными газами — это критично для безопасности.
Установка бутыли с водой
- Снимите гигиеническую плёнку с горлышка новой бутыли.
- Поднимите бутыль и аккуратно опустите в держатель кулера.
- Игла кулера проткнёт защитную пробку — вы услышите характерный звук.
Важно: не поручайте установку бутыли детям или людям с ограниченной подвижностью. Вес полной ёмкости — около 20 кг.
Первичное заполнение системы
- Перед включением в сеть подставьте ёмкость под краны.
- Откройте краны холодной и горячей воды по очереди.
- Дождитесь, пока вода потечёт ровной струёй — это значит, что внутренние баки заполнились.
- Только после этого подключите кулер к электросети.
Зачем это нужно? Если включить нагрев или охлаждение при пустых баках, ТЭН или элемент Пельтье могут перегореть.
Использование кулера
Включение нагрева и охлаждения
На задней панели расположены два выключателя:
- → 【Нагрев】: включает подогрев воды до 85–97 °C
- → 【Охлаждение】: активирует электронную систему охлаждения до 10–15 °C
После включения индикаторы на передней панели загорятся. Для выхода на режим требуется до 1 часа — в это время элементы работают непрерывно.
Подача воды
- Подставьте чистую ёмкость под нужный кран.
- Для холодной воды: нажмите на клапан крана 【Холодная】.
- Для горячей воды: сначала нажмите предохранитель, затем — клапан крана 【Горячая】.
- Отпустите клапан, когда наберёте нужное количество.
Защита на кране горячей воды предотвращает случайные ожоги — особенно важно, если в доме есть дети.
Первичная промывка системы
Перед первым употреблением слейте не менее 1 литра воды. При транспортировке в баках могут накапливаться пыль или запахи — промывка устраняет этот нюанс.
Слив воды: подготовка к хранению
Если кулер не используется зимой
В неотапливаемых помещениях вода может замёрзнуть и повредить внутренние элементы. Перед длительным простоем:
- Выключите нагрев и охлаждение кнопками на задней панели.
- Извлеките вилку из розетки.
- Снимите бутыль с водой.
- Дождитесь остывания горячей воды в баке.
- По очереди откройте краны холодной и горячей воды, слейте всю жидкость.
- Остатки удалите через сливное отверстие на задней панели.
Практика показывает: эта процедура занимает 10 минут, но спасает от дорогостоящего ремонта.

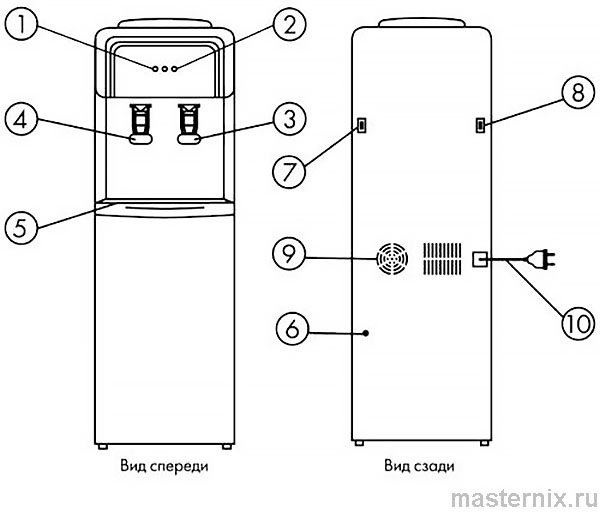

Устройство кулера: схема и элементы
Электронная схема и компоненты
| Элемент | Назначение |
|---|---|
| Таймер вкл/выкл | Автоматическое управление циклами работы |
| Источник озона | Дезинфекция воды в системе |
| Датчики температуры | Контроль и поддержание заданных значений |
| Нагреватель (ТЭН) | Подогрев воды до 85–97 °C |
| Элемент Пельтье | Электронное охлаждение воды |
| Предохранитель | Защита от перегрузок и короткого замыкания |
| Индикаторы | Визуальное отображение режимов работы |
Электронная система охлаждения не имеет движущихся частей — поэтому работает тише, но чувствительна к перегреву. Обеспечьте хорошую вентиляцию.
Диагностика и устранение неисправностей
Если происходит утечка воды
Возможная причина: микротрещина в бутыли. Решение:
- Выключите кулер из розетки.
- Снимите бутыль и замените на новую.
- Протрите место установки сухой тканью.
Если вода не льётся из крана
Чаще всего причина проста — закончилась вода в бутыли. Проверьте уровень, при необходимости замените ёмкость.
Если бутыль полная, но вода не идёт — возможно, образовалась воздушная пробка. Слегка покачайте бутыль в держателе или откройте кран на 10–15 секунд.
Если кулер не включается
Проверьте по порядку:
- ⚠️ Исправна ли розетка? Подключите другой прибор для проверки.
- ⚠️ Цела ли вилка и кабель? При повреждениях прекратите использование.
- ⚠️ Сработал ли предохранитель? Обратитесь в сервисный центр.
Если вода не охлаждается
Возможные причины и решения:
| Причина | Решение |
|---|---|
| Выключатель охлаждения в положении «OFF» | Переключите в положение «ON» |
| Прошло мало времени после включения | Подождите до 1 часа для выхода на режим |
| Слишком интенсивное использование | Сделайте перерыв — системе нужно время на восстановление |
| Нарушена вентиляция | Отодвиньте кулер от стены, обеспечьте зазор 20 см |
Если кулер работает с повышенным шумом
Причина: устройство установлено на неровной поверхности. Решение: отрегулируйте положение, используйте уровень для проверки.
Уход и техническое обслуживание
Ежедневная и периодическая очистка
Перед любой чисткой обязательно отключайте кулер от сети:
- ✔️ Лоток каплесборника: мойте тёплой водой с мягким моющим средством 1–2 раза в неделю
- ✔️ Корпус: протирайте влажной тканью, избегайте абразивов
- ✔️ Краны: дезинфицируйте спиртовым раствором раз в месяц
Не используйте агрессивную химию — она может повредить пластик и уплотнители.
Сервисное обслуживание
Дезинфекцию внутренних баков и замену фильтров должны проводить только сертифицированные специалисты. Рекомендуемая периодичность — раз в 6 месяцев при активном использовании.
Гарантия и утилизация
Условия гарантийного обслуживания
Гарантийный срок — 12 месяцев с даты продажи. Для обслуживания необходим заполненный талон с печатью продавца и датой покупки.
Дата изготовления зашифрована в серийном номере: например, SN1801YU0001 — произведён в январе 2018 года.
Правильная утилизация
Не выбрасывайте кулер вместе с бытовыми отходами. Электронные компоненты требуют специальной переработки. Адреса пунктов приёма уточните в муниципальных службах вашего города.
Заботиться об окружающей среде — это просто. И правильно.
