Use and care guide digital multimeter Commercial Electric Model #MS8301A

Техника безопасности: правила, которые спасают

Символы и их значения

На корпусе и в инструкции вы встретите значки: молния в треугольнике — риск удара током, ~ и ⎓ — переменный и постоянный ток, двойная изоляция — защита без заземления. Запомнить их несложно, но проигнорировать — опасно. Это серьёзно.

Ключевые предупреждения

Не измеряйте напряжение выше 600 В в сетях категории III. Перед проверкой сопротивления, диодов или целостности — обесточьте цепь и разрядите конденсаторы. Подключайте чёрный щуп первым, отключайте красным последним. Работайте с напряжением выше 60 В постоянного или 30 В переменного тока только с особой осторожностью. Знакомо? Да, базовые правила, но именно их нарушение чаще всего приводит к проблемам.

Не используйте прибор со снятой крышкой. Не проводите измерения во взрывоопасной среде. Если не знаете диапазон измеряемой величины — начинайте с максимального. Практика показывает: эти простые шаги предотвращают 9 из 10 поломок.

Комплектация и элементы управления: что в коробке

Распаковка и проверка комплектности

В комплекте: мультиметр, красный и чёрный щупы, инструкция. Перед первым использованием убедитесь, что всё на месте. Если щупы повреждены — не используйте, замените на соответствующие стандарту EN 61010-031. Скрывать не стоит: экономия на аксессуарах может стоить дороже.

Элементы управления и дисплей

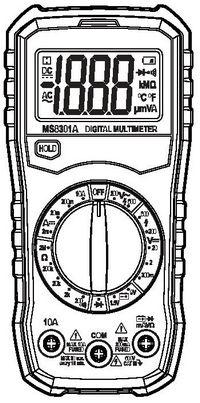

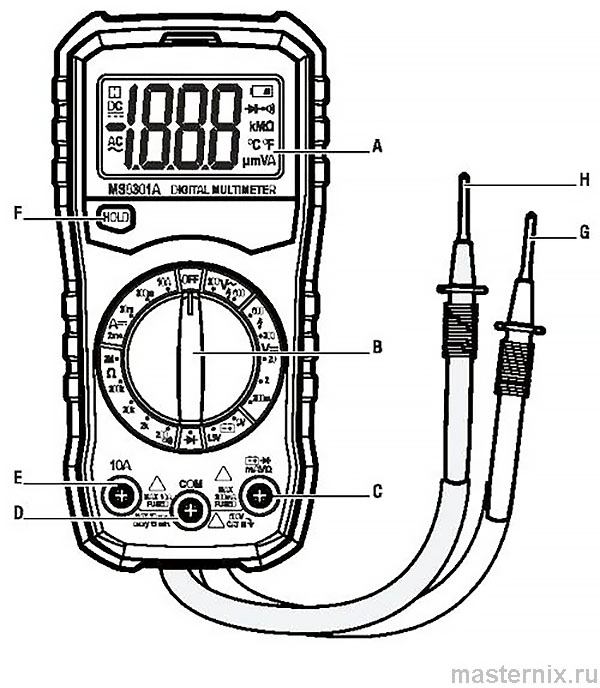

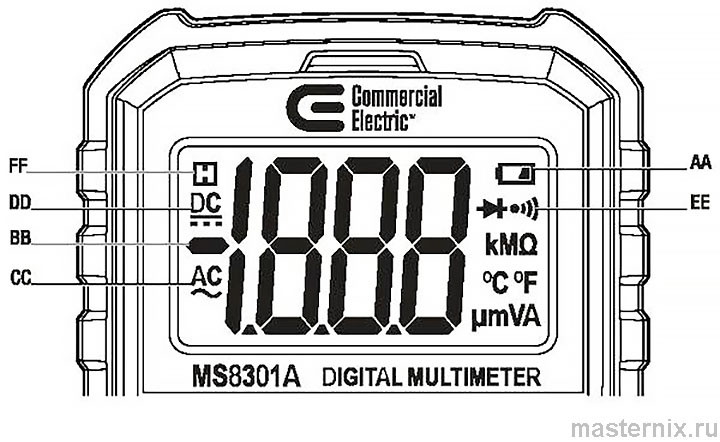

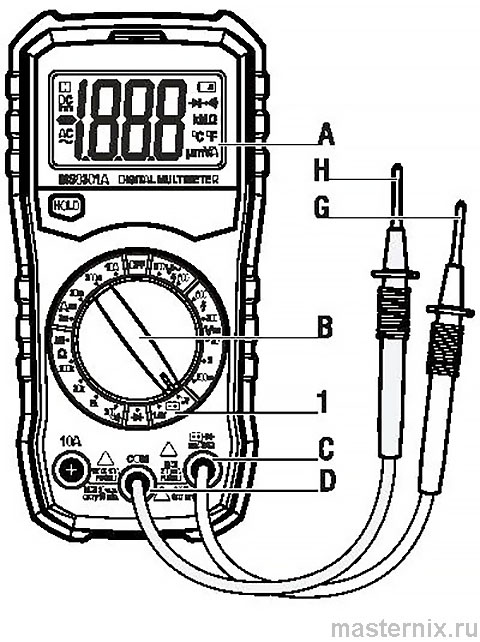

Лицевая панель: ЖК-дисплей, поворотный переключатель режимов, разъёмы 【VΩmA】, 【COM】, 【10A】, кнопка 【Hold】. Дисплей показывает: индикатор разряда батареи, знак минус при обратной полярности, значки ～ и ⎓ для типа тока, режимы диода/прозвонки, фиксацию данных. Всё под рукой, интуитивно. Впрочем, не всегда с первого раза.

Технические характеристики: точность и диапазоны измерений

Общие параметры прибора

Категория безопасности: 600 В CAT III. Дисплей: 2000 отсчётов. Питание: 2 батареи AAA 1,5 В. Габариты: 150 × 74 × 48 мм. Вес: ~220 г с батареями. Рабочая температура: 0–40 °C. Хранение: -10–50 °C, батареи извлечь. Точность указана для условий 18–28 °C и влажности до 80%.

Диапазоны измерений и погрешности

Частотный диапазон для переменного тока: 40–400 Гц. Защита от перегрузки: для напряжения — до 600 В, для тока — предохранители 10 А и 400 мА. При токе выше 2 А — измерение не более 2 минут, затем пауза 10 минут. Что имеем в итоге? Надёжный прибор для бытовых и полупрофессиональных задач.

Измерение напряжения: постоянный и переменный ток

Подготовка к измерению

Если не знаете диапазон — начните с максимума, затем уменьшайте до нужной точности. Если на дисплее 【OL】 — превышен диапазон, переключитесь выше. Не измеряйте выше 600 В — это предел для внутренних цепей. Просто, но многие забывают.

Пошаговое подключение

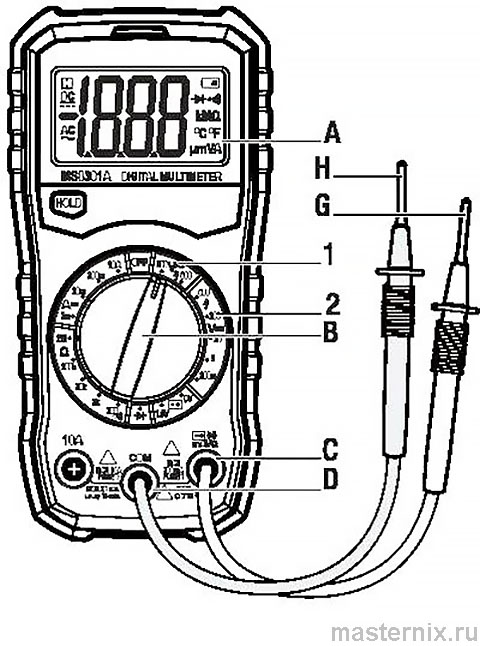

Поверните переключатель в положение 【V～】 для переменного или 【V⎓】 для постоянного напряжения. Подключите чёрный щуп в 【COM】, красный — в 【VΩmA】. Прикоснитесь щупами к точкам измерения. На дисплее отобразится значение. При измерении постоянного напряжения знак 【-】 укажет обратную полярность красного щупа. Всё логично.

Проверка сопротивления и целостности цепи

Измерение сопротивления

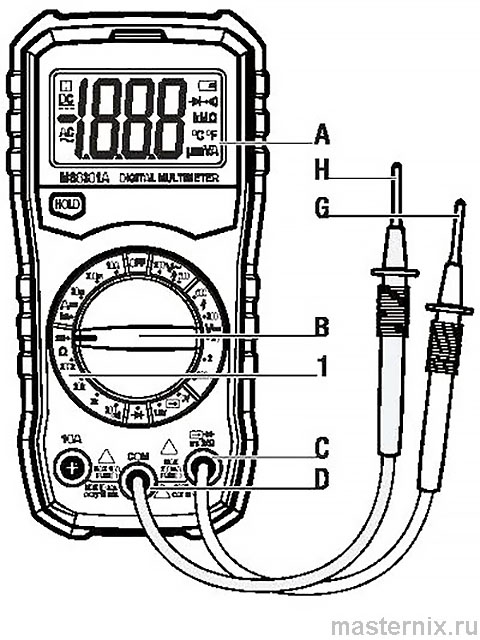

Обесточьте цепь и разрядите конденсаторы — это обязательно. Переключите в режим 【Ω】, выберите диапазон. Подключите щупы к резистору или участку цепи. Если значение больше максимума диапазона — дисплей покажет 【OL】, выберите больший диапазон. Для сопротивлений выше 1 МОм показание стабилизируется за несколько секунд. Бывает и так.

Проверка целостности (прозвонка)

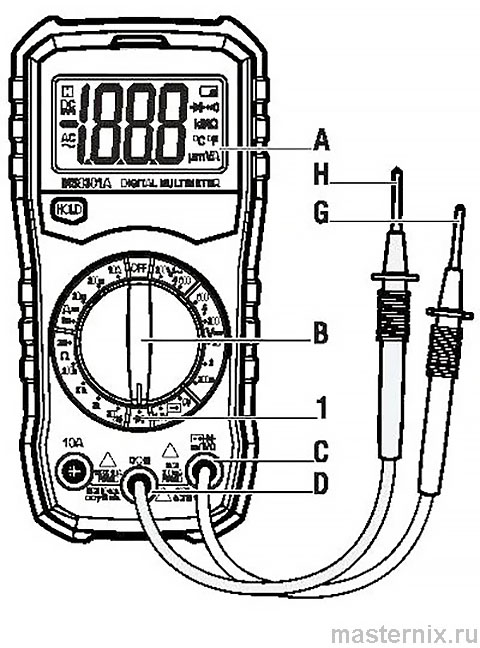

Переключите в режим 【☊】 (прозвонка). Подключите щупы к двум точкам цепи. Если сопротивление меньше ~70 Ом — раздастся звуковой сигнал. Это означает, что цепь замкнута. Удобно для поиска обрывов в проводах или проверки предохранителей. Работает.

Тестирование диодов и батарей: пошаговая инструкция

Проверка диодов

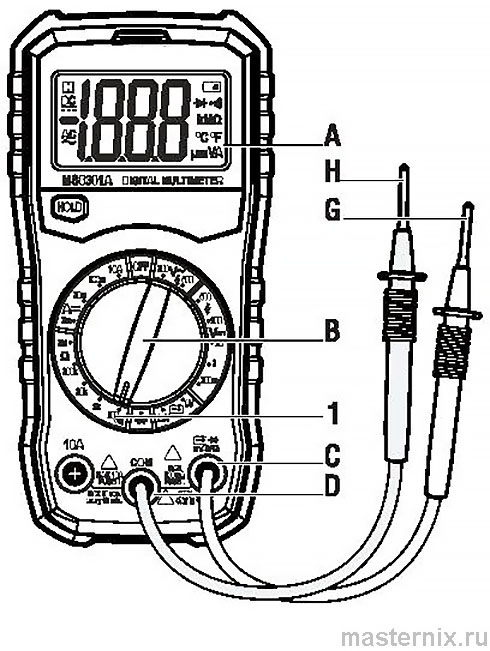

Обесточьте цепь. Переключите в режим 【▷ & —】. Красный щуп — к аноду диода, чёрный — к катоду. На дисплее отобразится прямое падение напряжения (обычно 0,5–0,7 В для кремниевых диодов). Если поменять щупы местами — должно быть 【OL】 (обратное включение). Если нет — диод неисправен. Есть нюансы, но они решаемы.

Измерение напряжения батарей

Переключите в режим проверки батарей (1,5 В или 9 В). Подключите щупы с соблюдением полярности. Дисплей покажет напряжение под нагрузкой (47 Ом для 1,5 В, 300 Ом для 9 В). Если показывает 0,00 В — проверьте полярность. Практика показывает: этот режим быстро выявляет «севшие» элементы.

Измерение постоянного тока: важные нюансы

Подготовка и подключение

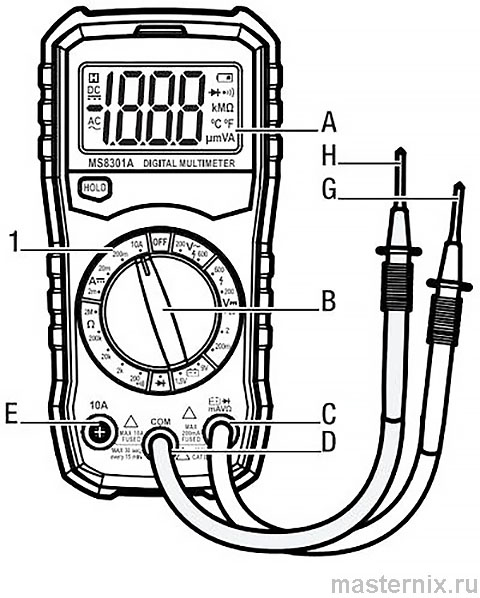

Обесточьте цепь. Если не знаете ток — начните с диапазона 【10A】. Переключите в режим 【A⎓】. Для тока до 200 мА красный щуп — в 【VΩmA】, для тока до 10 А — в 【10A】. Разорвите цепь, включите мультиметр последовательно: красный щуп к плюсу разрыва, чёрный — к минусу. Включите питание, считайте показание. Выключите питание, восстановите цепь. Просто, как дважды два.

Ограничения и предостережения

При токе выше 2 А измеряйте не более 2 минут, затем дайте прибору остыть 10 минут. Превышение тока сожжёт предохранитель. Если на дисплее 【OL】 — переключитесь на больший диапазон. Знакомо? Да, стандартные ограничения, но про них важно помнить.

Режим удержания данных: как фиксировать показания

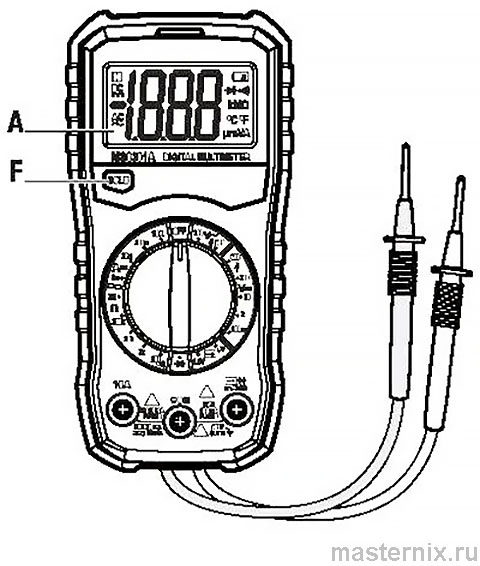

Использование кнопки 【Hold】

Нажмите кнопку 【Hold】 — текущее значение зафиксируется на дисплее, появится индикатор 【H】. Нажмите ещё раз — возврат в обычный режим. Удобно, когда нужно записать показание или измерить в труднодоступном месте. Однозначно полезная функция.

Замена батарей и предохранителей: инструкция без ошибок

Пошаговая замена

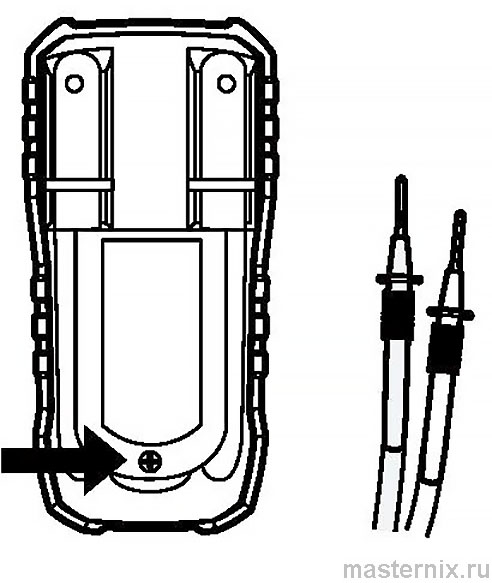

Выключите прибор, отсоедините щупы. Открутите винты на задней крышке. Для замены батарей — снимите только крышку отсека. Для предохранителей — открутите все 4 винта, снимите заднюю панель полностью. Извлеките старые элементы. Установите новые: батареи AAA 1,5 В, предохранители 【F1: 10A 600V】, 【F2: 400mA 600V】. Соберите в обратном порядке. Не смешивайте старые и новые батареи, разные типы элементов. Справедливости ради, это правило для любой техники.

Замена щупов

Если изоляция повреждена — замените щупы. Новые должны соответствовать стандарту: 600 В CAT III, 10 А, EN 61010-031 или лучше. Не экономьте на безопасности. Это серьёзно.

Уход и хранение: продлеваем срок службы прибора

Очистка и обслуживание

Периодически протирайте корпус влажной тканью с мягким моющим средством. Не используйте абразивы и растворители. Грязь или влага в разъёмах искажают показания — очищайте контакты сухой тканью. Храните при влажности 70%, батареи извлекайте при долгом простое. Всё логично, но про это часто забывают.

Статическое электричество и внутренние компоненты

Перед вскрытием прибора убедитесь, что вы не заряжены статикой — она может повредить внутренние цепи. Некоторые конденсаторы сохраняют опасный заряд даже после выключения. Если не уверены — доверьте ремонт квалифицированному специалисту. Бывает и так, что осторожность экономит деньги.

Гарантия и поддержка: контакты сервиса

Условия гарантии

Гарантия: 12 месяцев с даты покупки. Не распространяется на коммерческое использование, аренду, механические повреждения, неправильное подключение. При проблемах — обратитесь в службу поддержки Home Depot: 1-877-527-0313 или homedepot.com. Сохраните чек — пригодится. Если честно, лучше сразу записать контакты, чем искать их в стрессовой ситуации.

Соответствие стандартам

Прибор соответствует стандартам UL 61010-1, 61010-2-030, 61010-031, имеет двойную изоляцию, категорию CAT III 600 В. Это означает: защита от поражения током при работе в распределительных сетях зданий. Надёжно, проверено. Что имеем в итоге? Инструмент, которому можно доверять.
