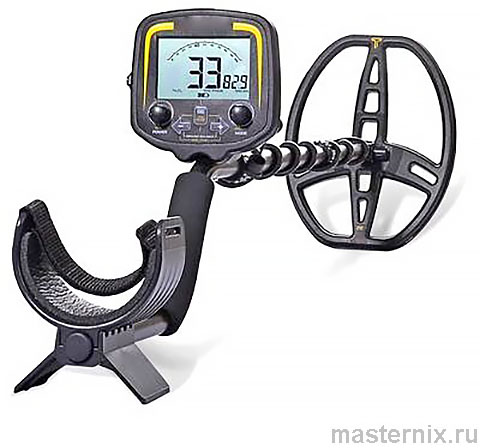

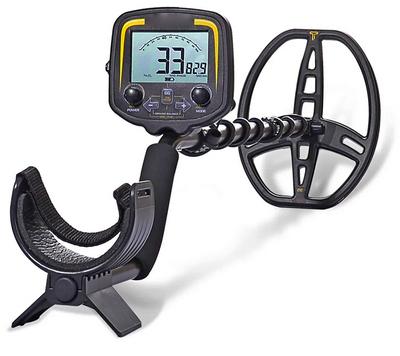

Металлоискатель грунтовый TIANXUN TX 850. Руководство по эксплуатации

Вы выбрали инструмент, который действительно работает. Металлоискатель TX-850 создан для тех, кто ценит глубину обнаружения до 120 см, но не хочет разбираться в сотне непонятных меню. Прибор сочетает простоту управления с серьёзными возможностями: дискриминация, баланс грунта, цифровая идентификация — всё, что нужно для поиска монет, реликвий и украшений. Это руководство поможет собрать детектор, освоить настройки и избежать ошибок, которые совершают новички в первые выезды. Читайте, пробуйте, находите.

Технические характеристики и возможности

Ключевые параметры модели

TX-850 — это грунтовый детектор с продуманным функционалом. Вот что вы получаете:

Обратите внимание: прибор стабильно работает на сложных грунтах — это важно, если вы ищете не только в парках, но и на пляжах или полях.

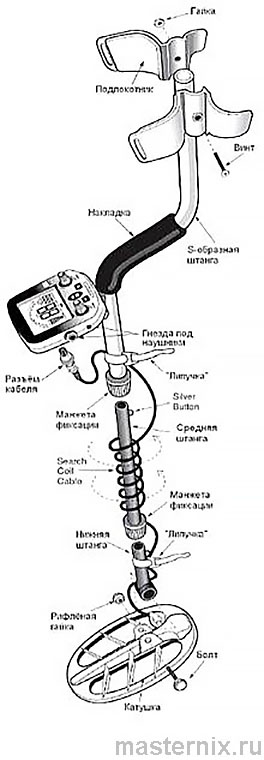

Сборка за 8 шагов: от штанги до катушки

Пошаговый алгоритм монтажа

1. Поверните манжету фиксации против часовой стрелки до упора. Вставьте 【СРЕДНЮЮ ШТАНГУ】 в 【S-ОБРАЗНУЮ ШТАНГУ】.
2. Поверните 【СРЕДНЮЮ ШТАНГУ】 так, чтобы 【ФИКСАТОР】 попал в отверстие — должен быть слышен щелчок.
3. Возьмите нижнюю штангу: серебристый штырек фиксатора должен смотреть назад. Соедините катушку с нижней штангой болтом, резиновой шайбой и рифленой гайкой.
4. Отрегулируйте длину нижней штанги: встаньте прямо, катушка должна располагаться параллельно земле перед вами.
5. Надежно обмотайте кабель вокруг штанги. Незакреплённый провод = ложные сигналы, особенно на высокой чувствительности.
6. Вставьте вилку разъёма в коннектор на корпусе. Не вращайте кабель — поворачивайте только 【КОЛЬЦО ФИКСАЦИИ】. Затяните с усилием, но без фанатизма.
7. Затяните обе манжеты фиксации.

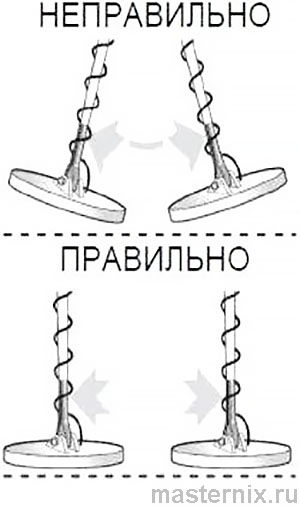

8. Зафиксируйте кабель липучками: на нижней штанге у катушки и на верхней у корпуса. Оставьте небольшую слабину у катушки — её должно быть можно немного вращать.

Практический совет: после сборки проверьте регулировку кабеля в поле. Если он смещается при движении катушки — подтяните крепление. Это сэкономит нервы при поиске.

Правила безопасной эксплуатации

Что важно знать перед первым включением

TX-850 — надёжный прибор, но он требует соблюдения простых правил:

• Используйте детектор в безопасных условиях: избегайте экстремальных температур, пыли, влаги (кроме водонепроницаемой катушки).
• Держите прибор подальше от силовых линий, радиопередатчиков, других электронных устройств — они создают помехи.
• Не прикасайтесь к детектору в режиме обнаружения, если рядом есть крупные металлические объекты — возможны ложные срабатывания.
• Перед включением подождите 1 минуту после подключения батареи — завершится самодиагностика.
• Разборку блока управления доверяйте только авторизованным специалистам — самостоятельный ремонт аннулирует гарантию.

Есть нюанс: если вы работаете в помещении, убедитесь, что в радиусе 2 метров нет металлических предметов — они искажают калибровку.

Батарея и индикатор заряда: нюансы работы

Правильный выбор и контроль элементов питания

Для работы TX-850 требуется одна щелочная батарея 9 В типа «Крона». Не используйте угольно-цинковые или 【Heavy Duty】 элементы — они не обеспечат стабильную работу.

Отсек батареи расположен на задней панели корпуса. Чтобы открыть, сдвиньте крышку по направлению стрелки.

Расшифровка индикатора заряда

• 3 сегмента: напряжение > 8,5 В — батарея в порядке.
• 2 сегмента: напряжение > 7,5 В — пора готовить замену.
• 1 сегмент: напряжение критическое — замените батарею в ближайшее время.
• 1 сегмент мигает: прибор отключится через ~10 минут.

Практика показывает: запасная батарея в рюкзаке — это не паранойя, а разумная предусмотрительность. Особенно если вы в поле надолго.

Основы поиска: минералы, мусор, помехи

Пять вызовов грунтового поиска и как TX-850 их решает

Поиск металла — это не просто «водить катушкой». Приходится преодолевать реальные препятствия:

1. Минералы грунта: дают ложные сигналы. Решение: функция полуавтоматической отстройки и 【GROUND GRAB】 для точной калибровки.
2. Мусор: гвозди, фольга, язычки банок. Решение: дискриминация 【DISC】 с настраиваемым порогом 0–80.
3. Идентификация цели: что это — монета или пробка? Решение: цифровая шкала 0–100 и двухразрядный индикатор TDI.
4. Глубина и размер: где копать? Решение: индикатор сигнала и режим 【PINPOINT】 для точного позиционирования.
5. Электропомехи: линии связи, радары, другие детекторы. Решение: снижение 【GAIN】 и настройка 【THRESHOLD】.

Заметьте: не все проблемы решаются настройками. Иногда проще сменить локацию — особенно если помехи постоянные.

Минералы грунта: как не «озвучивать» почву

Железистые минералы и растворимые соли создают сигналы, в сотни раз сильнее, чем от маленькой монеты. Отстройка от грунта согласовывает параметры прибора с фазой сигнала почвы — и «лишний» шум исчезает.

Когда калибровка выполнена правильно: глубина поиска растёт, прибор работает тише, идентификация целей становится точнее. Это не теория — проверено в поле.

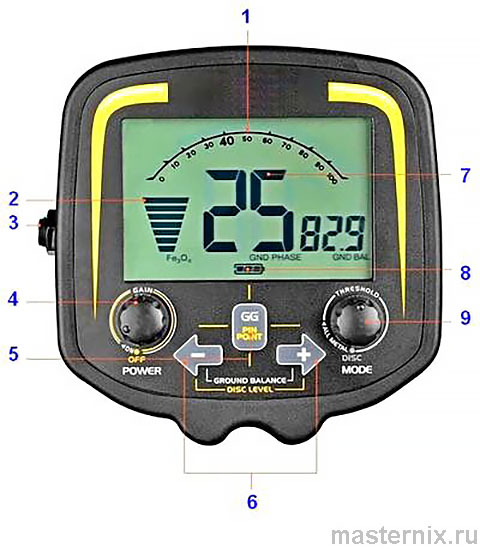

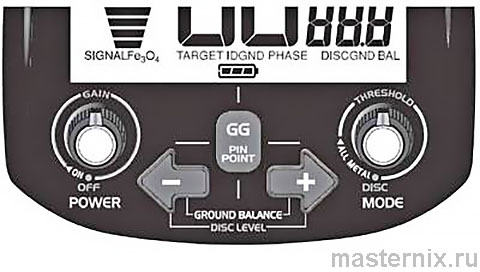

Панель управления: кнопки и дисплей

Расшифровка элементов интерфейса

1. Идентификация металла: изогнутая шкала 0–100 в верхней части дисплея.
2. Индикатор сигнала: сила отклика в режиме дискриминации.
3. Разъём для наушников: подключение внешних аудиовыходов 3,5 мм.
4. 【ON/OFF/GAIN】: включение/выключение, регулировка чувствительности (1–100 в 【DISC】, 5–100 с шагом 5 в 【ALL METAL】).
5. 【GG/PINPOINT】: точная локализация в 【DISC】, калибровка по грунту в 【ALL METAL】.
6. 【+】/【–】: изменение уровня дискриминации (0–80) или баланса грунта (0–99,9).
7. Цифровой индикатор цели: двухразрядное значение для точной оценки типа металла.
8. Индикатор батареи: 3-сегментная шкала заряда.
9. 【MODE/THRESHOLD】: выбор режима и настройка порога срабатывания (–40…+40).

Режимы DISC и ALL METAL: когда что применять

Переключение и настройка основных режимов

【DISC】 (дискриминация): поворот ручки влево до щелчка. Прибор игнорирует цели ниже установленного порога (0–80). Идеально для поиска монет и украшений в замусоренных местах.

【ALL METAL】: поворот ручки вправо до щелчка. Принимаются все металлические цели. Полезен для разведки, археологии, поиска на чистых грунтах.

【THRESHOLD】: в режиме 【ALL METAL】 регулирует фоновый звуковой порог (–40…+40). Положительные значения усиливают слабые сигналы, отрицательные — подавляют чувствительность для «тихого» поиска.

Стратегия настройки для максимальной эффективности

1. Начните с низкого 【GAIN】.
2. Установите положительный 【THRESHOLD】 для комфортного фонового сигнала.
3. Плавно увеличивайте 【GAIN】 до уровня, не вызывающего дребезжания.
4. Для беззвучного поиска: отрицательный 【THRESHOLD】 + снижение 【GAIN】 (с небольшой потерей глубины).

Важно: не гонитесь за максимумом чувствительности. Стабильный прибор находит больше, чем «шумный» на пределе.

Отстройка от грунта: автоматическая калибровка

Процедура GROUND GRAB пошагово

1. Включите прибор, поверните ручку 【GAIN】 маркером вверх.
2. Переключитесь в режим 【ALL METAL】 поворотом правой ручки вправо до щелчка.
3. Отрегулируйте 【THRESHOLD】, чтобы слышать стабильный фоновый сигнал.
4. Найдите чистый участок без металлических предметов.
5. Нажмите и удерживайте кнопку 【GG】, покачивайте катушкой вверх-вниз на высоте 3–20 см от земли.
6. Когда индикатор 【GND PHASE】 стабилизируется (изменение ≤1–2 единицы), отпустите 【GG】, продолжая покачивать.
7. Обратите внимание: звуковой отклик «выровняется», значение 【GND BAL】 изменится — калибровка завершена.

Практический совет: проводите калибровку при каждой смене локации. Грунт меняется — настройки должны успевать за ним.

Техника поиска с дискриминацией

Алгоритм работы после обнаружения сигнала

1. Обойдите предполагаемое место цели по кругу.
2. Продолжайте водить катушкой из стороны в сторону над зоной, делая проход каждые 30–40°.
3. Оценивайте стабильность тона и значения идентификатора.

Интерпретация результатов:

• Тон и TDI стабильны → высокая вероятность правильной идентификации цели.
• Тон или TDI «прыгают» → возможно, несколько целей рядом или объект сложной формы.
• Сигнал пропадает при определённом угле → скорее всего, мусор или малоценный предмет.

Совет новичкам: на первых порах выкапывайте всё. Опыт приходит с практикой — вы быстро научитесь «слышать» разницу между монетой и пробкой.

Точная локализация цели методом сужения

Работа в режиме 【PINPOINT】

Нашли цель? Теперь сузьте зону раскопок до минимума.

1. Держите катушку над землёй, немного в стороне от объекта.
2. Медленно перемещайте катушку через зону отклика — цель там, где звук самый громкий.
3. Для сужения: расположите центр катушки ближе к центру зоны, но не прямо над ней.
4. Отпустите 【PINPOINT】, затем снова нажмите и удерживайте.
5. Повторите процедуру 2–3 раза — зона поиска сузится до нескольких сантиметров.

(!)Примечание: после сужения зоны индикатор глубины теряет точность — ориентируйтесь на звук и положение катушки.

Практика показывает: 5 минут тренировки на закопанных целях во дворе экономят 30 минут раскопок в поле. Стоит потратить время заранее.

Гарантия и условия обслуживания

Что покрывает гарантия, а что — нет

Производитель: Shanghai Tianxun Electronic Equipment Co., Ltd. Адрес: No.2298, Hanghe Road, Pudong New District, Shanghai, China 201318.

Гарантийный срок: 12 месяцев с даты продажи.

Гарантия не распространяется на случаи:

• Механические повреждения (падения, удары).
• Нарушение правил эксплуатации, транспортировки или хранения.
• Попадание внутрь посторонних предметов, влаги (кроме моделей для подводного поиска).
• Использование некачественных элементов питания.

Прибор лишается гарантии, если:

• Обнаружены следы самостоятельного ремонта, разборки или модификации.
• Нарушена целостность пломб или гарантийных наклеек.

Важно: гарантия не покрывает элементы питания и крепёжную фурнитуру. Технические параметры считаются соответствующими заявленным, если не доказано обратное в авторизованном сервисе.
