Лазерный уровень / нивелир Hilda 4D Инструкция по эксплуатации

12 линий 360°: возможности прибора

Почему выбирают зелёный луч

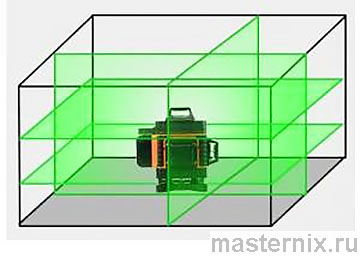

HILDA 4D GREEN проецирует до 16 линий: горизонтальные развёртки на 360° и вертикальные плоскости под любым углом. Зелёный спектр (532 нм) виден в 4 раза лучше красного — это серьёзно упрощает работу при ярком освещении. Вы наверняка оцените, как экономит время автоматическое выравнивание в диапазоне ±3°: поставили, включили — и прибор сам вышел на горизонт.

Есть нюанс: синий лазер (515 нм) работает при -20°С, а зелёный — от -5°С. Планируете зимние объекты? Учитывайте это при выборе режима.

Точность ±0,2 мм: технические данные

Сводная таблица характеристик

*Дальность зависит от освещённости; с приёмником возможна работа на больших дистанциях.

Элементы управления и индикация

Расположение кнопок и окон

Корпус оснащён тремя световыми окнами: горизонтальное (1) формирует круговую плоскость, вертикальные (3) — отвесные линии. Платформа (2) обеспечивает устойчивое крепление на штатив или скобу.

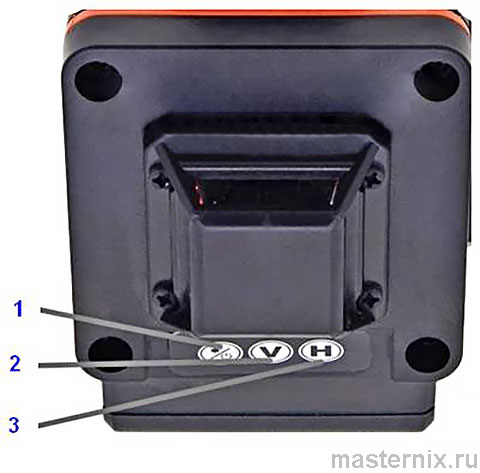

Органы управления интуитивны: 【Вкл/Выкл】 запускает прибор, 【H】 управляет горизонтальными лучами, 【V】 циклически переключает вертикальные линии (1→2→выкл). Знакомо? Нажал — получил нужный режим без лишних меню.

Что входит в комплект поставки

Стандартная комплектация

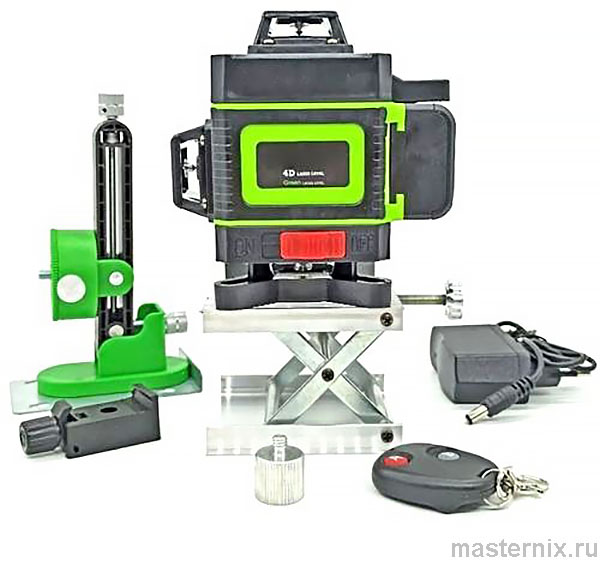

В базовый набор входят: сам нивелир, зарядное устройство, платформа для установки, пульт ДУ и Т-образная скоба для крепления. Практика показывает: пульт экономит время, когда прибор закреплён высоко или в труднодоступном месте.

Важно: комплектация может варьироваться в зависимости от партии. Уточняйте состав при заказе — это избавит от неожиданных сюрпризов.

Быстрый старт: включение и настройка

Подготовка к первой работе

→ Перед первым использованием зарядите АКБ в течение 10 часов — это продлит ресурс батареи.
→ Установите прибор на платформу или скобу, убедитесь в устойчивости.
→ Переведите главный переключатель в положение 【ON】: горизонтальные лучи активируются автоматически.
→ Кнопкой 【H】 при необходимости отключите горизонталь, кнопкой 【V】 выберите количество вертикальных линий.

Получается, вся первичная настройка занимает меньше минуты. Если лучи не появились — проверьте заряд и положение переключателя.

Переключение лучей и наклонные плоскости

Работа под углом: отключение компенсатора

Нужна плоскость под произвольным углом? Нажмите и удерживайте 【Вкл/Выкл】 3 секунды — после звукового сигнала компенсатор заблокируется, и вы сможете наклонять прибор. Это серьёзно расширяет возможности: разметка лестниц, скатов, нестандартных конструкций.

Чтобы вернуться в авторежим, снова удерживайте кнопку 3 секунды. Просто, без сложных комбинаций.

Примечание: всегда переводите переключатель в 【OFF】 после работы и извлекайте АКБ при длительном простое — это предотвратит утечку электролита.

Диагностика: если прибор сигнализирует

Расшифровка предупреждений

Прибор подал непрерывный сигнал, индикаторы горят, хотя положение горизонтальное? Скорее всего, разряжена батарея — подключите зарядку или замените элементы питания. Не игнорируйте: работа на низком заряде снижает точность.

Мигает световая полоса на крышке? Это значит, нивелир вышел за диапазон выравнивания ±3°. Слегка подкорректируйте положение — и проекция стабилизируется.

Линии выглядят размытыми? Протрите внешнее стекло световых окон мягкой хлопковой тканью. Пыль и отпечатки пальцев — частая причина «потери» чёткости.

Правила безопасного использования

Что категорически запрещено

Лазер класса 2 безопасен при кратковременном попадании, но не смотрите на луч без защитных очков — это правило, а не формальность. Избегайте ударов, падений, сильной вибрации: точная оптика не прощает небрежности.

Храните прибор в сухом, проветриваемом помещении, вдали от легковоспламеняющихся веществ. При транспортировке не бросайте кейс — внутренние компоненты чувствительны к резким перегрузкам.

⚠️ Внимание: не пытайтесь разбирать прибор самостоятельно. Ремонт — только в авторизованном сервисе.

Ежедневный уход и долгосрочное хранение

Как продлить ресурс прибора

Протирайте оптические окна мягкой тканью после каждой работы — чистота стёкол напрямую влияет на дальность и чёткость проекции. Если не используете нивелир дольше месяца, раз в 2–3 недели включайте его на 20–30 минут: это поддерживает работоспособность электроники.

Не оставляйте аккумулятор в приборе при длительном хранении — утечка электролита выводит плату из строя. И да, забудьте про органические растворители: они повреждают уплотнители и механизмы качания.

Гарантия и сервисное обслуживание

Что покрывает гарантия

Производитель гарантирует устранение дефектов материалов и сборки при соблюдении инструкции. Сохраняйте чек и упаковку: свидетельство о проверке качества и серийный номер должны быть читаемы.

Гарантия не распространяется на повреждения от падений, самостоятельного ремонта, использования не по назначению, а также на естественный износ расходных элементов. Логично: прибор точный, и его ресурс зависит от бережного обращения.

Важно: перед ответственными замерами всегда проверяйте точность нивелира. Производитель не несёт ответственности за убытки, возникшие из-за непроверенного инструмента.
