Инструкция по применению цифровой мультиметр M-830 серии модели: DT-830B, DT-830C, DT-831, DT-832, DT-838, М830В, М830ВZ, М831, М832, М833, М838

Назначение и ключевые возможности прибора

Универсальный инструмент для электрика и домашнего мастера

Цифровой мультиметр серии 830 — компактный помощник для измерений в электрике, электронике и быту. Прибор измеряет постоянное и переменное напряжение, силу тока, сопротивление, проверяет диоды и транзисторы. В зависимости от модели доступны звуковая прозвонка, генератор меандра и измерение температуры термопарой типа К.

Знакомо, когда нужно быстро проверить, есть ли напряжение в розетке или цела ли проводка? С этим прибором догадки уходят в прошлое. Практика показывает: наличие мультиметра под рукой экономит время и предотвращает ошибки при монтаже или ремонте.

Важный нюанс: прибор соответствует стандартам безопасности МЭК 61010-1, категория CAT II 600 В. Это значит, что при правильном использовании он защищён от перегрузок в бытовых сетях. Но помните: безопасность зависит не только от прибора, но и от ваших действий.

Точность измерений и технические параметры

Диапазоны, разрешение и допустимая погрешность

Что имеем: погрешность базовых измерений — от ±0,25% до ±2% в зависимости от диапазона. Чувствительность 100 мкВ позволяет фиксировать даже слабые сигналы. Автоматическое определение полярности и индикация перегрузки «1» упрощают работу. Это серьёзно для прибора начального уровня.

⚠️ Обратите внимание: точность гарантирована при температуре 23±5 °С и влажности до 75%. В экстремальных условиях погрешность может увеличиться. Справедливости ради: для большинства бытовых задач этого более чем достаточно.

Комплектация и органы управления

Панель управления: что где находится

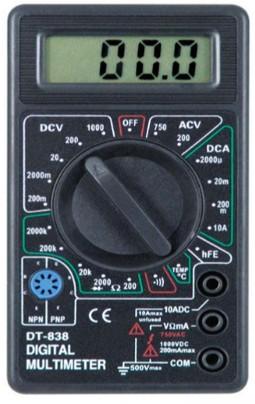

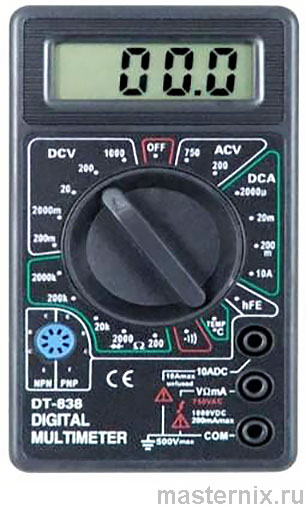

В комплекте: мультиметр, измерительные щупы, инструкция и коробка. В модели М838 дополнительно идёт термопара типа К. Корпус из прочного пластика, эргономичная форма — удобно держать в руке даже в перчатках.

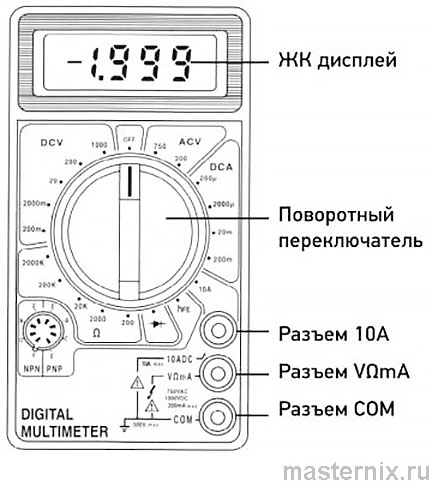

На лицевой панели: ЖК-дисплей с индикацией значений, поворотный переключатель режимов, гнёзда 【COM】, 【V,Ω,mA】, 【10А】, разъём для термопары (в М838). Кнопки управления отсутствуют — все функции выбираются поворотным регулятором. Это исключает случайные нажатия, но требует внимательности при переключении.

Дисплей отображает: измеряемое значение, единицы, полярность («-» при отрицательной), индикатор разряда батареи и перегрузки «1». Всё на виду — не нужно гадать, в каком режиме работает прибор.

Функциональные различия моделей серии

Логично? Выбирайте модель под задачи: для базовых замеров хватит М830В, для ремонта электроники — М832 с генератором, для комплексной диагностики — М838 с термопарой.

Правила безопасности: защита от поражения током

Базовые правила для безопасной работы

Прежде чем включить прибор, прочтите эти пункты. Без сомнения, соблюдение простых правил сохранит ваше здоровье и прибор. Не измеряйте напряжение выше 500 В относительно земли — риск пробоя изоляции реален. Перед работой проверяйте щупы на целостность: трещины в изоляции недопустимы.

Если значение неизвестно — начинайте с максимального диапазона. Это предотвратит перегрузку входа. Не прикасайтесь к неиспользуемым гнёздам при подключённых щупах. И да, никогда не работайте с открытой задней крышкой — это вопрос вашей безопасности.

⚠️ Важно: к работе с сетями 220 В допускается только квалифицированный персонал. Если не уверены в своих силах — обратитесь к специалисту. Это не формальность, а необходимость.

Как уберечь мультиметр от повреждений

Отключайте питание цепи перед измерением сопротивления или прозвонкой. Разряжайте высоковольтные конденсаторы — они могут «убить» вход прибора. При работе с импульсными блоками питания помните: в некоторых точках схемы присутствуют всплески до сотен вольт.

Храните прибор в сухом месте, вдали от прямых солнечных лучей. Перегрев и влажность сокращают срок службы электроники. Бывает и так: простое соблюдение этих правил продлевает жизнь прибору в разы.

Подготовка к работе: батарея и проверка

Правильная установка элемента питания

Откройте заднюю крышку, установите батарею 9 В типа «КРОНА» (6F22), соблюдая полярность. Закройте крышку, зафиксируйте винтами. При появлении индикатора разряда на дисплее — замените батарею немедленно.

Если честно: не оставляйте разряженную батарею в приборе. Утечка электролита может повредить контакты и вывести устройство из строя. Если планируете перерыв в использовании — извлеките элемент питания.

Тест работоспособности перед измерениями

Включите прибор, повернув переключатель в любой режим. Дисплей должен показать «0» или близкое значение. Замкните щупы в режиме прозвонки — должен раздаться сигнал. Если дисплей показывает «1» при замкнутых щупах — проверьте батарею или предохранитель.

Что имеем: простая проверка занимает 30 секунд, но предотвращает ошибки в измерениях. Логично?

Измерение напряжения: постоянного и переменного

Подключение и выбор диапазона для DCV

Вставьте красный щуп в гнездо 【V,Ω,mA】, чёрный — в 【COM】. Установите переключатель в положение 【V=】 и выберите диапазон (200 мВ…1000 В). Подключите щупы параллельно источнику. Полярность на дисплее соответствует полярности красного щупа.

⚠️ Предупреждение: не подключайте прибор к напряжению выше 1000 В. Индикация возможна, но есть риск повреждения схемы. Если на дисплее «1» — переключитесь на больший диапазон.

Особенности измерения переменного напряжения

Переключите режим в 【V~】, выберите диапазон 200 В или 750 В. Подключите щупы к источнику. Прибор показывает средневыпрямленное значение, откалиброванное под синусоиду. Диапазон частот: 40–400 Гц — подходит для бытовой сети 50 Гц.

Справедливости ради: для несинусоидальных сигналов (импульсные БП, ШИМ) показания могут отличаться от истинных. В таких случаях используйте осциллограф для точной диагностики.

Ток и сопротивление: правильная техника замеров

Измерение силы постоянного тока

Для токов до 200 мА: красный щуп в 【V,Ω,mA】, чёрный в 【COM】. Для токов до 10 А: красный в 【10А】. Установите режим 【A=】, подключите щупы последовательно с нагрузкой. Полярность на дисплее соответствует красному щупу.

Важный момент: вход 10 А не защищён предохранителем. Превышение тока может повредить прибор. Начинайте с максимального диапазона и переключайте вниз по мере необходимости. Проверено: это предотвращает большинство ошибок.

Измерение сопротивления и звуковая прозвонка

Установите режим 【Ω】, выберите диапазон (200 Ом…2 МОм). Подключите щупы к измеряемому сопротивлению. При разомкнутой цепи дисплей покажет «1». Для прозвонки: если сопротивление 1 кОм — раздастся сигнал.

⚠️ Критично: измеряйте сопротивление только в обесточенных цепях! Конденсаторы должны быть разряжены. Иначе можно повредить вход прибора или получить неверные показания.

Диагностика полупроводников: диоды и транзисторы

Проверка диодов прямым током

Переключите режим в 【--|>|--】. Подключите красный щуп к аноду, чёрный к катоду. Дисплей покажет прямое падение напряжения (0,5–0,7 В для кремниевых диодов). При обратном включении — «1». Если в обоих направлениях «1» — диод в обрыве, если 0 — пробит.

Практика показывает: этот тест быстро выявляет неисправные диоды без выпаивания из схемы (если параллельно нет шунтирующих элементов).

Определение коэффициента усиления транзистора

Установите режим 【hFE】. Определите тип транзистора (NPN/PNP) и цоколёвку. Вставьте выводы в соответствующие гнёзда панели. Дисплей покажет коэффициент усиления при токе базы 10 мкА.

Бывает и так: показания отличаются от паспортных. Это нормально — параметр зависит от температуры и режима работы. Используйте тест для сравнения транзисторов одного типа, а не для абсолютной оценки.

Допфункции: генератор и измерение температуры

Режим генератора прямоугольных импульсов

Только в моделях М832 (50 Гц) и М833 (1 кГц). В этом режиме на щупах 【V,Ω,mA】 и 【COM】 появляется сигнал 5 В (амплитуда), форма — меандр, внутреннее сопротивление 50 кОм. Полезно для проверки усилителей, фильтров, цифровых схем.

Важно: сигнал имеет постоянную составляющую. Для развязки по переменному току используйте разделительный конденсатор. Это серьёзно: без развязки можно повредить тестируемую схему.

Подключение термопары и замер температуры

Только в модели М838. Подключите термопару типа К к гнёздам 【COM】 и 【V,Ω,mA】. Установите режим 【TEMP】. Коснитесь термопарой объекта — дисплей покажет температуру в °С. Диапазон: -20…+1370 °С, точность ±3 °С (до 150 °С), ±3% (выше).

Совет: для точных замеров обеспечьте хороший тепловой контакт термопары с объектом. Используйте термопасту при необходимости. Впрочем, для бытовых задач достаточно простого прижатия.

Обслуживание и решение типовых проблем

Замена предохранителя и батареи

Предохранитель 0,5 А/250 В защищает вход тока. При перегорании: отключите щупы, снимите заднюю крышку, замените предохранитель на аналогичный. ⚠️ Не используйте предохранители с большим током — это риск пожара при перегрузке.

Для замены батареи: открутите винты, снимите крышку, установите новую «КРОНУ», соблюдая полярность. Закройте крышку, зафиксируйте винты. Готово — прибор снова в строю.

Быстрая диагностика неполадок

Если проблема не решается — отключите питание, извлеките батарею на 10 секунд, затем включите снова. Простая перезагрузка часто помогает. Справедливости ради: сложные неисправности требуют профессиональной диагностики.

Правила хранения и экологичная утилизация

✔️ Храните в сухом помещении при 0…+40 °С, влажности до 80 %. Избегайте пыли, паров кислот и щелочей.
✔️ При длительном хранении извлекайте батарею — профилактика утечки электролита.
✔️ Отключайте щупы, убедитесь в сухости прибора перед уборкой.

Утилизируйте прибор и батареи в специализированных пунктах приёма. Не выбрасывайте в общий мусор — это вклад в сохранение окружающей среды. Звучит убедительно, правда?

Итог: мультиметр серии 830 — надёжный инструмент для базовых и продвинутых измерений. Простота, точность, доступная цена. Да, у него нет памяти замеров или подключения к ПК. Но для задачи «быстро и точно измерить параметры цепи» он справляется отлично. Это работает.
