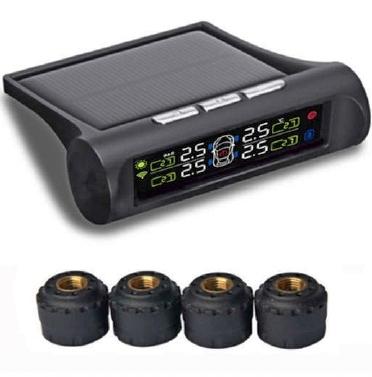

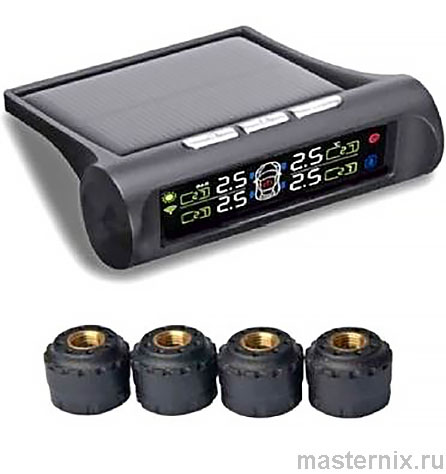

Solar TPMS (система контроля давления в шинах). Руководство пользователя на русском языке

Включение и выключение монитора

Активация устройства длительным нажатием

Управление питанием выполнено интуитивно: зажмите левую кнопку 【◄】 на дисплее на 5 секунд — монитор включится. Для выключения повторите действие при работающем устройстве. Просто? Да. Такая логика исключает случайные отключения в пути. Впрочем, не всё так очевидно с первого раза — стоит запомнить последовательность.

Установка датчиков: пошаговая инструкция

Важное предупреждение перед монтажом

Сначала включите дисплей, затем устанавливайте датчики. Если нарушить порядок, система не отобразит давление сразу — придётся стравливать воздух и накачивать шины заново или разгонять автомобиль до 20 км/ч для инициализации. Это серьёзный нюанс, который экономит время и нервы.

Последовательность монтажа внешних сенсоров

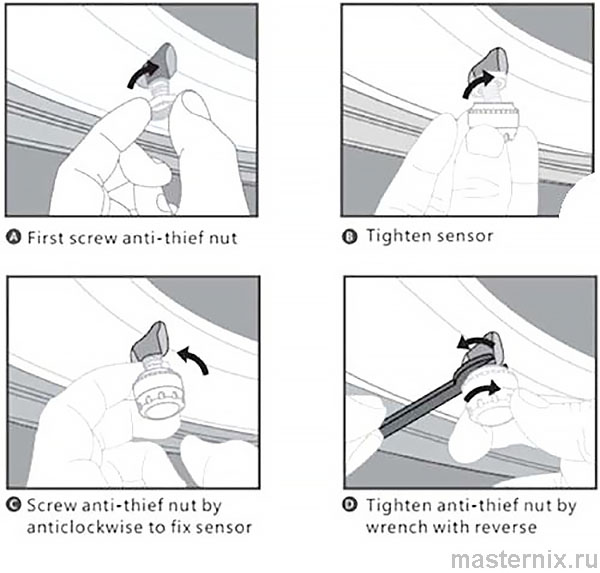

Устанавливайте датчики в строгом порядке: переднее левое → переднее правое → заднее правое → заднее левое. После монтажа каждого сенсора проверяйте экран: корректные значения давления подтверждают успешную установку. Для внешних датчиков используйте противоугонную шестигранную гайку: сначала накрутите её на вентиль, затем датчик, после чего зафиксируйте гайкой плотно — это предотвратит кражу и самопроизвольное откручивание.

Рис. 1. Правильная последовательность фиксации сенсора

Знакомо? Многие пропускают этот шаг, а потом ищут пропавшие датчики. Будьте внимательны.

Решение проблем с отображением давления

Что делать, если данные не появляются

После установки сенсоров экран может не показывать давление или отображать некорректные значения. Первым делом проверьте фактическое давление в шинах манометром — возможно, проблема в самом колесе. Если с шинами всё в порядке, разгоните автомобиль свыше 20 км/ч: система автоматически обновит данные и отобразит актуальные параметры давления и температуры. Практика показывает: в 90% случаев это решает вопрос.

Управление звуковыми оповещениями

Быстрое отключение сигнала тревоги

При срабатывании аварийного оповещения нажмите любую кнопку на дисплее — звуковой сигнал отключится. Это удобно, когда нужно срочно заглушить звук, но не терять визуальный контроль над параметрами. Логично?

Настройка единиц измерения и порогов

Переключение между Bar и PSI

Зажмите центральную кнопку 【M】 на 3 секунды для входа в главное меню. Кнопкой 【►】 выберите нужную единицу измерения давления — 【Bar】 или 【PSI】. Для подтверждения и возврата в основное меню нажмите 【M】 10 раз. Всё под контролем.

Изменение температурной шкалы

В главном меню коротко нажмите 【M】 один раз для перехода к настройке температуры. Кнопкой 【►】 переключите отображение между 【°C】 и 【°F】. Для выхода нажмите 【M】 9 раз. Заводское значение — градусы Цельсия, но при необходимости легко адаптировать под привычный формат.

Сопряжение датчиков с дисплеем

Процедура первичной привязки сенсоров

Устройство поставляется с предварительно сопряжёнными датчиками — повторная настройка обычно не требуется. Если замена всё же нужна, выполните следующие шаги:

1. Зажмите 【M】 для входа в меню, затем нажмите её 7 раз для перехода к интерфейсу сопряжения.
2. Кнопками 【◄】/【►】 запустите процедуру: система начнёт с переднего левого колеса.
3. Установите датчик на соответствующий вентиль (для встроенных сенсоров — измените давление в шине накачкой/стравливанием).
4. Дисплей автоматически распознает сигнал и выполнит привязку.

Рис. 2. Экран выбора колеса для привязки сенсора

Завершение сопряжения всех четырёх колёс

После успешной привязки переднего левого датчика система автоматически перейдёт к переднему правому, затем к задним. Методика идентична для всех позиций. По завершении нажмите 【M】 дважды для возврата в основное меню. Если значения не отобразились — разгоните автомобиль до 20 км/ч для финальной синхронизации.

Рис. 3. Автоматический переход к следующему колесу

Перестановка колёс и обновление привязки

Настройка системы после сезонной замены шин

При ротации колёс необходимо обновить привязку датчиков в памяти устройства:

1. Зажмите 【M】 на 5 секунд для входа в меню, нажмите её 8 раз для перехода к функции перестановки.
2. Коротко нажимайте 【◄】/【►】 для выбора пары колёс для обмена.
3. Подтверждайте выбор нажатием 【M】 — система предложит 5 вариантов замены:
   • Переднее левое ↔ заднее правое
   • Переднее левое ↔ заднее левое
   • Заднее левое ↔ заднее правое
   • Переднее правое ↔ заднее правое
   • Финальное подтверждение
4. После выбора пары зажмите 【◄】 или 【►】 на 5 секунд для подтверждения — прозвучит звуковой сигнал.
5. Нажмите 【M】 один раз для возврата в основное меню.

Рис. 4. Гибкая настройка привязки после ротации шин

Что имеем: система всегда отображает данные с правильных позиций, даже после ротации. Имеет смысл, правда?

Конфигурация температурных сигналов

Настройка пороговых значений давления

Заводские параметры: высокое давление — 3.0 Bar, низкое — 1.8 Bar, критическая температура — 75 °C. Для индивидуальной настройки:

• Низкий порог передних колёс: в меню нажмите 【M】 2 раза, регулируйте значения кнопками 【◄】/【►】
• Высокий порог передних: 【M】 3 раза, аналогичная корректировка
• Низкий порог задних: 【M】 4 раза
• Высокий порог задних: 【M】 5 раз
• Температурный лимит: 【M】 6 раз

Рис. 5. Гибкая настройка под ваши условия эксплуатации

Восстановление заводских настроек

Сброс конфигурации при ошибках настройки

Если параметры сбились или вы случайно изменили критические значения, выполните сброс: зажмите 【M】 для входа в меню, перейдите к последнему интерфейсу, затем зажмите 【►】 на 5 секунд. Прозвучит сигнал, на экране появится индикация 【dF】 — устройство вернётся к заводским настройкам. Просто и эффективно.

Рис. 6. Восстановление исходной конфигурации за несколько секунд

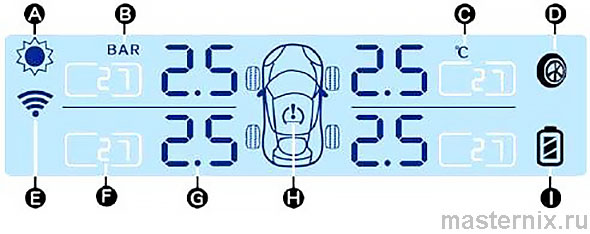

Расшифровка индикаторов на экране

Значки и символы дисплея

Рис. 7. Визуальная навигация по статусам системы

Технические параметры и правила эксплуатации

Ключевые характеристики устройства

Система работает от напряжения 【DC 3V–5V】, выдерживает температуры от -20° до +80°, использует ЖК-дисплей и радиоканал на частоте 【433.92 MHz】 с чувствительностью приёма 【-90 dBm】. Потребляемый ток — 10 мА, что обеспечивает энергоэффективность при питании от солнечной панели.

Рекомендации по безопасной эксплуатации

• Не отвлекайтесь на управление устройством во время движения — безопасность прежде всего
• При срабатывании тревоги немедленно остановитесь и проверьте шины
• Изменения давления и температуры при движении — нормальное явление из-за расширения воздуха
• Размещайте дисплей под лобовым стеклом для удобства обзора и эффективной зарядки от солнца
• Перед установкой датчиков обязательно включите экран для обновления значений
• Устройство подходит для легковых авто, внедорожников, фургонов и минивэнов с давлением до 5 Bar
• При выходе значений за пределы 1.8–3.0 Bar система подаст сигнал — не продолжайте движение до устранения причины

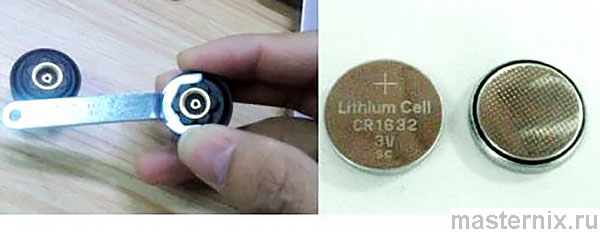

Замена батарей во внешних датчиках

Ресурс элементов питания — около 1 года. При разряде используйте стандартную батарею 【CR1632】, доступную в магазинах. С помощью серебристого ключа (того же, что для установки) снимите крышку сенсора, извлеките старую батарею, установите новую, соблюдая полярность. Избегайте короткого замыкания контактов.

Рис. 8. Аккуратность при замене исключает повреждение электроники

Практика показывает: своевременная замена батарей предотвращает потерю контроля над давлением в критический момент. Есть над чем подумать.
