Руководство по эксплуатации TPMS T81-TS01, TPMS T81-TS02

Комплектация и отличия моделей: что входит в набор

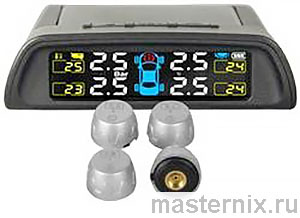

Что вы найдёте в коробке

Поздравляем с выбором системы контроля давления в шинах! TPMS T81-TS01 и T81-TS02 — это ваша страховка от внезапных проколов, перегрева резины и повышенного износа. Разница между моделями проста: T81-TS01 использует внутренние датчики (устанавливаются внутри колеса вместо штатного клапана), а T81-TS02 — внешние (накручиваются поверх ниппеля). Выбор зависит от ваших предпочтений и готовности к монтажу.

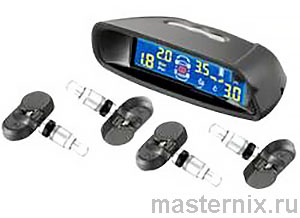

Состав комплекта для каждой модели

T81-TS01 (внутренние датчики):

• Главный модуль с дисплеем
• Датчики давления (4 шт.)
• Инструкция и шестигранный ключ
• Наклейки-предупреждения (4 шт.)
• USB-кабель для зарядки

T81-TS02 (внешние датчики):

• Главный модуль с дисплеем
• Внешние датчики (4 шт.)
• Шестигранные гайки и гаечный ключ
• Приспособление для установки + запасная батарейка CR1632
• USB-кабель, наклейки, инструкция

Всё необходимое для старта. Ничего докупать не придётся. Разве что автомобильное зарядное устройство 5В, если в машине нет штатного USB-порта.

Устройство системы: главный модуль и датчики давления

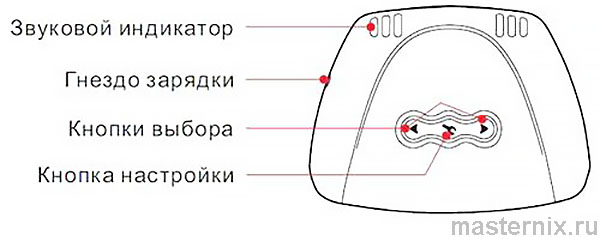

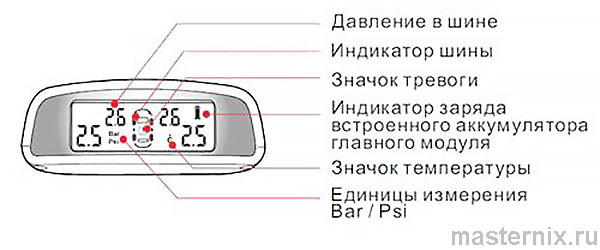

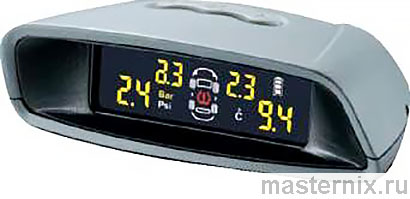

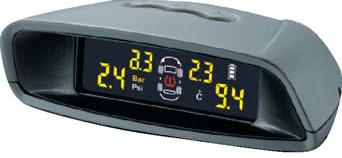

Главный модуль: интерфейс и управление

Компактный блок с цветным дисплеем, который крепится на панель приборов. Кнопки 【】 и 【>】 управляют меню, длительное нажатие 【】 включает или выключает прибор. Внутри — аккумулятор, который заряжается от USB. Просто, надёжно, без лишних проводов.

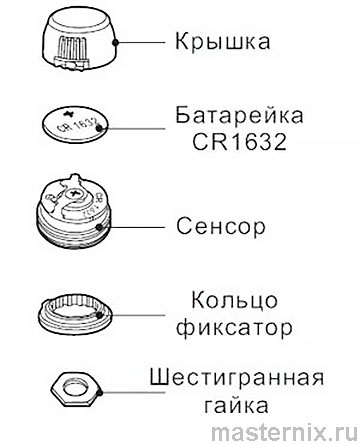

Датчики: внешние и внутренние — в чём разница

Каждый датчик измеряет давление и температуру в реальном времени, передавая данные на главный модуль по радиоканалу 433,92 МГц. Внешние (T81-TS02) накручиваются на ниппель — установка за 5 минут. Внутренние (T81-TS01) требуют демонтажа шины, но защищены от кражи и механических повреждений.

Установка главного модуля: крепление и зарядка аккумулятора

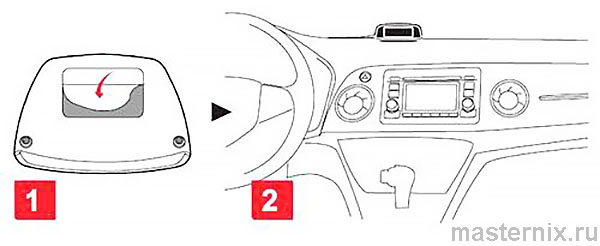

Крепление на панель приборов

Приклейте двусторонний скотч к нижней части корпуса, снимите защитную плёнку и зафиксируйте модуль на ровной поверхности панели. Главное правило: дисплей должен быть хорошо виден, но не отвлекать от дороги. Проверьте угол обзора — если придётся тянуться или наклоняться, лучше переставить.

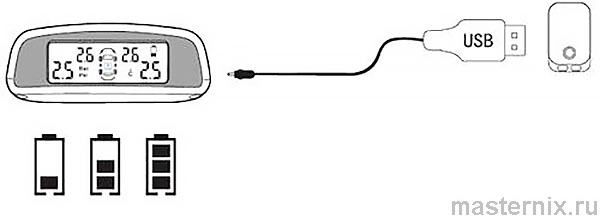

Зарядка встроенного аккумулятора

Подключите USB-кабель из комплекта к разъёму модуля, второй конец — в автомобильное зарядное устройство 5В или штатный USB-порт. Индикатор заряда начнёт мигать, по завершении — перестанет. Зарядка автоматическая: можно не контролировать процесс. Совет: первый раз зарядите полностью перед поездкой.

Монтаж внешних датчиков T81-TS02: пошаговая инструкция

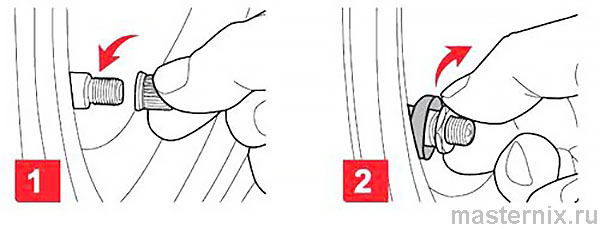

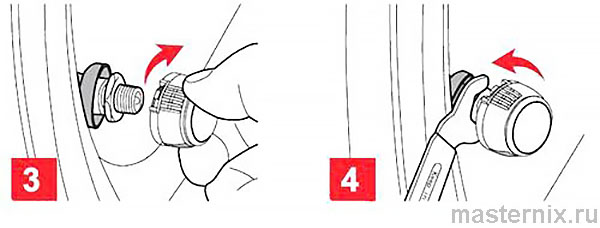

Установка на ниппель колеса

Алгоритм простой, но требует аккуратности:

1. Снимите штатный защитный колпачок с ниппеля
2. Накрутите шестигранную гайку из комплекта
3. Прикрутите датчик, совместив метку на корпусе с положением ниппеля
4. Затяните гайку ключом в обратном направлении — это зафиксирует датчик от откручивания

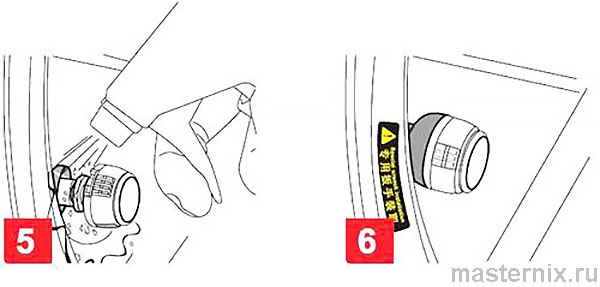

5. Проверьте герметичность мыльным раствором: пузырей быть не должно
6. Очистите поверхность диска рядом с датчиком и наклейте предупреждающую наклейку

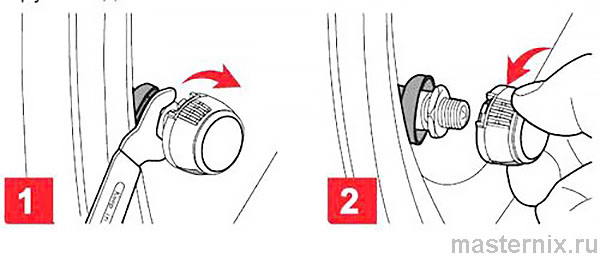

Замена батарейки во внешнем датчике

Когда заряд иссякнет (система предупредит сигналом), замените элемент питания:

1. Ослабьте фиксирующую гайку, открутите датчик с ниппеля

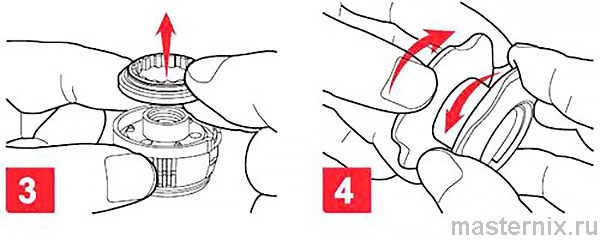

2. Извлеките стопорное кольцо
3. Специальным приспособлением открутите крышку датчика

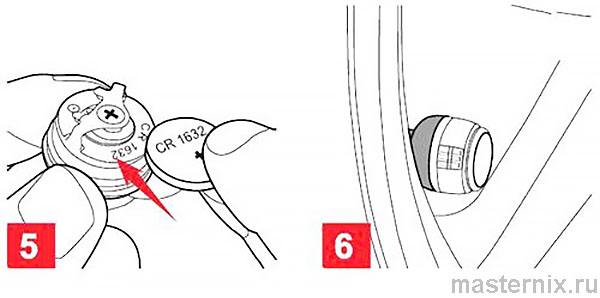

4. Замените батарейку CR1632 на новую, соблюдая полярность
5. Соберите в обратном порядке, установите на место

Важно: не используйте старые и новые батарейки одновременно в разных датчиках. Это нарушит синхронизацию.

Установка внутренних датчиков T81-TS01: замена штатных клапанов

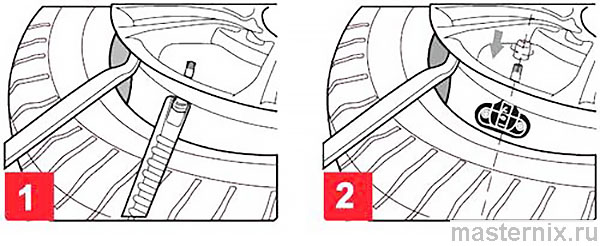

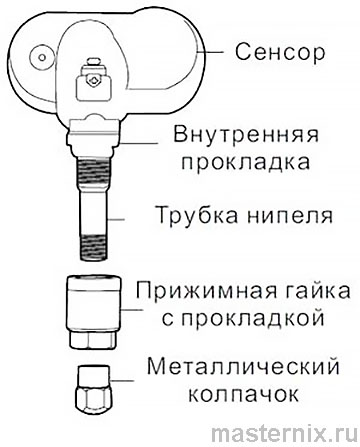

Монтаж внутри колеса

Эта работа требует шиномонтажного оборудования. Если нет опыта — доверьте специалистам. Алгоритм для понимания процесса:

1. Демонтируйте шину с диска, извлеките штатный клапан
2. Установите датчик вместо клапана, совместив метку с положением на диске

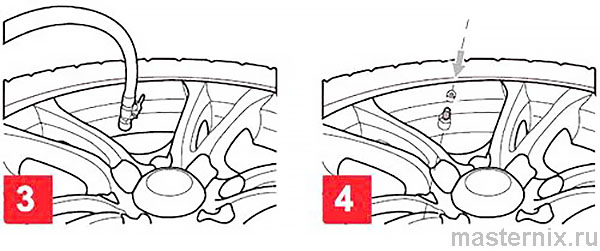

3. Накачайте шину до рабочего давления
4. Установите защитный колпачок

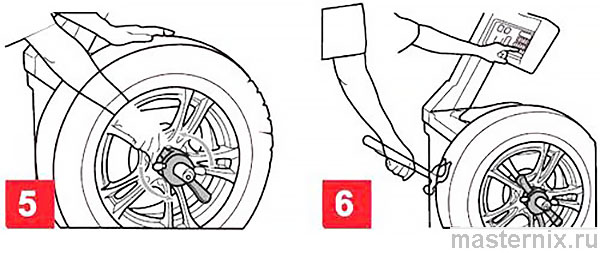

5. Проверьте балансировку колеса
6. При необходимости добавьте грузики для балансировки

Первое включение и привязка датчиков: алгоритм синхронизации

Процедура первичной настройки

Система сама найдёт датчики, но нужно создать правильные условия:

1. Отключите всю нештатную электронику (особенно антирадары — они работают на той же частоте 433 МГц)
2. Заглушите двигатель, включите только питание автомобиля (без запуска), оставьте на 20 минут — в это время идёт перепривязка датчиков
3. Заведите машину и проедьте 25 минут со скоростью не менее 20 км/ч — датчики окончательно привяжутся к модулю

Часто привязка происходит быстрее 25 минут. Если данные появились раньше — отлично, можно не ждать до конца.

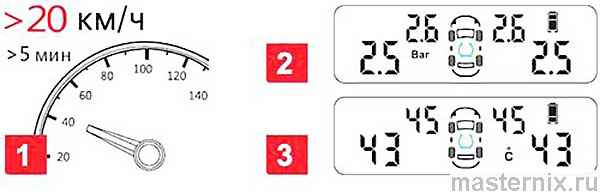

Обновление данных в движении

При скорости выше 20 км/ч главный модуль обновляет показания каждые 5–10 минут. На дисплее циклически отображаются: давление (50 секунд) → температура (8 секунд) → снова давление. Нажатие кнопки 【>】 позволяет вручную переключить отображение, если нужно срочно проверить конкретный параметр.

Отображение параметров: давление, температура, предупреждения

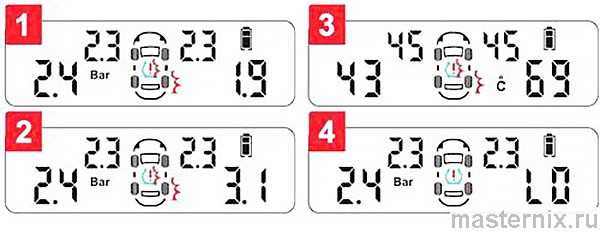

Типы сигналов и их значение

Система не просто показывает цифры — она предупреждает об опасности. Звуковые сигналы разные, чтобы вы сразу поняли суть проблемы:

• ⚠️ Утечка воздуха: медленный «Бип---Бип---Бип» при медленной потере давления, быстрый «Бип-Бип-Бип-Бип» при быстром спуске
• ⚠️ Превышение давления: тройной сигнал «Бип-Бип-Бип», если давление выше 2,0–3,0 Атм (настраивается)
• ⚠️ Перегрев шины: тот же тройной сигнал при температуре выше +68°С
• ⚠️ Низкий заряд датчика: двойной «Бип-Бип» — пора менять батарейку
• ⚠️ Ошибка датчика: одиночный «Бип» — потеря связи или неисправность
• ⚠️ Низкий заряд главного модуля: визуальное предупреждение на дисплее

Сопоставление датчиков с колесами: ручная привязка при замене

Когда нужна повторная привязка

По умолчанию датчики уже сопоставлены с позициями (A=левое переднее, B=правое переднее, C=левое заднее, D=правое заднее). Повторная привязка нужна только при замене датчика или главного модуля. Метод простой: система реагирует на быстрое снижение давления в колесе.

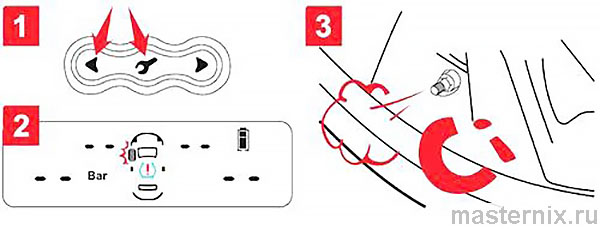

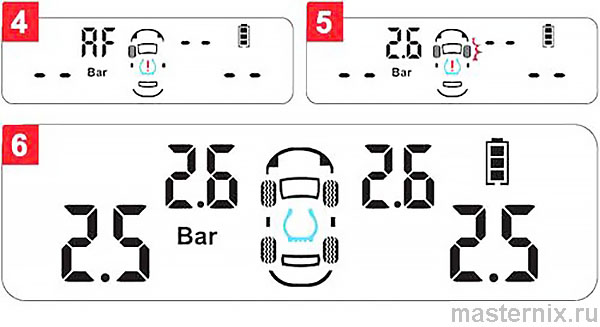

Пошаговый алгоритм сопоставления

1. Нажмите и удерживайте кнопки 【>】 и 【】 одновременно 5 секунд — вход в режим привязки
2. Иконка левого переднего колеса начнёт мигать, на остальных — «--»
3. Спустите соответствующее колесо (немного, чтобы давление упало)
4. Система подаст сигнал «Бип-Бип-Бип» — датчик привязан
5. Нажмите 【>】 для перехода к следующему колесу, повторите шаги 2–4
6. После привязки всех четырёх датчиков модуль автоматически вернётся в рабочий режим

Важно: после завершения привязки обязательно накачайте все колёса до рабочего давления. Не забудьте!

Частые вопросы: ответы на проблемы с отображением данных

Решение типовых ситуаций

Вопрос: Легко ли украсть внешние датчики?
Ответ: Корпус датчика имеет патентованную конструкцию с фиксацией шестигранной гайкой. Для демонтажа нужен специальный ключ из комплекта. Случайно открутить или сорвать датчик в движении практически невозможно.

Вопрос: Насколько точны показания?
Ответ: В системе используются электронные компоненты Infineon Technologies AG (Германия) — те же, что в штатных TPMS более чем 30 миллионов автомобилей. Точность давления ±0,1 Бар, температуры ±1°С. Этого достаточно для контроля безопасности.

Вопрос: Нужно ли балансировать колёса после установки?
Ответ: Внешний датчик весит всего 9,6 г и располагается на внутреннем диаметре диска. Влияние на балансировку минимально — в большинстве случаев коррекция не требуется. Для внутренних датчиков балансировка обязательна.

Вопрос: На дисплее вместо данных «--» со всех датчиков
Ответ: Возможные причины: скорость ниже 20 км/ч (система обновляет данные только в движении), датчики не привязаны (выполните процедуру первого включения), помехи от другой электроники (отключите антирадары).

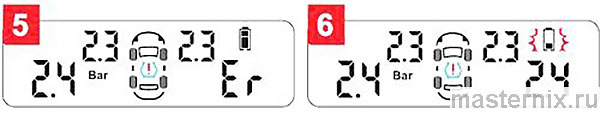

Вопрос: Нет данных только с одного датчика
Ответ: «--» — датчик не привязан, выполните ручное сопоставление. «Er» / «Lo» — неисправность или разряжена батарейка, замените датчик или элемент питания.

Вопрос: Как переключить отображение давления/температуры?
Ответ: В обычном режиме дисплей циклически показывает давление (50 с) и температуру (8 с). Нажмите кнопку 【>】 для ручного переключения между параметрами.

Технические характеристики: точность измерений и параметры работы

Параметры главного модуля

Параметры датчиков давления

Перевод единиц давления: 1 Бар = 14,5 Psi = 1,02 кгс/см² = 100 кПа

Гарантия и сервис: условия обслуживания и сроки

Гарантийные обязательства производителя

Гарантийный срок — 12 месяцев с даты продажи. В течение этого периода возможен бесплатный ремонт при соблюдении правил эксплуатации. Обязательно сохраняйте гарантийный талон и чек: без них сервисные обязательства не действуют.

Гарантия не распространяется на: механические повреждения, неисправности из-за неправильной установки или эксплуатации, попадание влаги внутрь модуля, использование неоригинальных элементов питания. В случае заводского брака обмен производится по месту покупки.

Совет: при установке внешних датчиков регулярно проверяйте затяжку гаек — вибрация на дороге может ослабить крепление. Простая профилактика сэкономит нервы и деньги.
