Система автомобильной охранной сигнализации Pandora VX-4G Руководство по эксплуатации
ВВЕДЕНИЕ
Pandora VX-4G – телеметрическая охранно-сервисная система (далее - система), предназначенная для монтажа на все классы автомобилей с бортовым напряжением 12В. Данное изделие – результат труда группы высококвалифицированных российских инженеров, включает в себя множество уникальных и современных инженерно-технологических и программно-аппаратных решений.
При разработке системы использована самая современная элементная база от лучших мировых производителей электронных компонентов. Система произведена с использованием нового высокоточного оборудования для монтажа компонентов и контроля, что гарантирует высокое качество, надежность и стабильность технических и пользовательских характеристик в течение всего срока эксплуатации.
Система обладает максимально криптостойким кодом авторизации команд с уникальным диалоговым алгоритмом и индивидуальным для каждого изделия ключом шифрования, что обеспечивает безупречную защиту от электронного взлома.
На систему предоставляется три года гарантии, сервисная поддержка в городах России и ближнего зарубежья. Помощь в решении вопросов, связанных с эксплуатацией и монтажом системы, обеспечивается интернет-службой поддержки и бесплатной «горячей телефонной линией».
..
Обязательно к прочтению
Перед началом монтажа и эксплуатацией системы внимательно прочитайте данную инструкцию, обратите особое внимание на текст, отмеченный знаком ❗👉➨
❗👉➨ Система является сложным техническим изделием, подлежащим профессиональной установке, настройке и обслуживанию квалифицированными специалистами.
❗👉➨ Работа системы зависит от типа подключения, комлектации, произведённых настроек, а также штатной работы и комплектации транспортного средства.
❗👉➨ В комплект системы включена «Индивидуальная карта владельца», под защитным покрытием которой находятся данные, предназначенные только для владельца системы. Настоятельно рекомендуем убедиться в целостности защитного покрытия после завершения работ. Если защитный слой карты был удалён (нарушен) специалистом, производившим монтаж, то переустановка системы производится силами данного работника. Перед удалением защитного слоя обязательно ознакомьтесь с описанием раздела «Индивидуальная карта владельца».
❗👉➨ По завершению монтажа системы: ➠ Обязательно убедитесь в работоспособности системы и реализованных функций в присутствии специалиста. Рекомендовано отметить реализованные функции напротив каждого описания в разделе «Управление системой» - отметкой о работоспособности. Обязательно убедитесь в заполнении разделов «Свидетельство установки» и «Гарантийный талон». Заполненные документы могут понадобиться в гарантийных случаях или при обращении в службу поддержки.
➠ Попросите специалиста произвести отметки в разделе «Расположение элементов системы» - данная информация может понадобиться для диагностики/настройки или аварийного отключения системы.
➠ Для повышения защиты настоятельно рекомендуем изменить заводское значение ПИН-кодов системы. Консультация по замене осуществляется специалистом, производившим монтаж. Изменённые коды рекомендовано запомнить или записать в разделе «ПИН-коды системы».
ПИН-коды системы
❗👉➨ Рекомендовано записать или за помнить измененные или созданные ПИН-коды. Исключите возможность доступа к кодам третьих лиц.
Секретный ПИН-код
(располагается на «Индивидуальной карте владельца»)
Сервисный ПИН-код
(заводское значение 1-1-1-1)
Гостевой ПИН-код
(заводское значение 1-2-3-4)
ПИН-код иммобилайзера
(при реализации «Кодового иммобилайзера»)
Пляжный ПИН-код
(при реализации «Пляжного режима»)

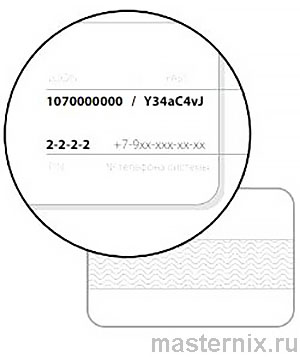

Индивидуальная карта владельца
❗👉➨ Удаляйте защитный слой с осторожностью, не Пользуйтесь острыми Предметами, чтобы не Повредить скрытую Под защитным слоем информацию. Исключите возможность достуПа к карте третьих лиц. Информация на индивидуальной карте уникальна, в случае её утери или Порчи не Подлежит восстановлению или изменению.
Индивидуальная карта владельца – пластиковая карта, содержащая под защитным слоем персональную информацию системы.
• PIN/Секретный ПИН-код – содержит четыре цифры.
Необходим для отключения режима охраны и средств авторизации, может применяться для входа в меню программирования.
• LOGIN/Логин – содержит десять цифр.
Необходим для добавления системы в учётную запись.
• PASS/Пароль
– содержит восемь знаков (может состоять из цифр, латинских заглавных и строчных букв). Необходим для добавления системы в учётную запись.
• № телефона системы
– номер телефона СИМ-карты, установленной в базовом блоке (описание тарифа см. в комплекте).

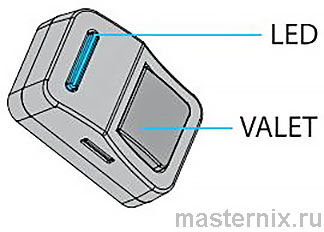

Выносная кнопка
Выносная кнопка «VALET» с интегрированным трехцветным (красный, зелёный, оранжевый) световым индикатором «LED». Кнопка необходима для управления режимами охраны, аварийного управления, программирования системы. Выносная кнопка располагается в салоне транспорта (см. раздел «Расположение элементов системы»).
Базовый блок системы
Встроенный LTE-модуль (4G/2G) - работа с сайтом и мобильным приложением, управление системой по телефону с помощью DTMF-команд, LBS-позиционирование (только в СМС-сообще-нии по DTMF-команде 500*), голосовые и СМС-оповещения, автоматическое определение даты и времени.
Встроенный слот nano-SIM - для работы LTE-модуля в системе расположен СИМ-слот с предустановленной СИМ-картой (информация о тарифе предоставляется в комплекте системы, номер телефона оператора сотовой связи размещён под защитным слоем на «Индивидуальной карте владельца»).
Встроенная антенна 2.4 GHz, протокол Bluetooth 4.2 Low Energy - поддержка работы до 14 периферийных Bluetooth-устройств (см. раздел «Дополнительное оборудование»), в том числе связь с записанным смартфоном.
Встроенный ЗО-акселерометр - распознавание удара/наклона/движения, раздельные зоны датчика удара (тревожная и предупредительная), регулировка чувствительности по зонам, алгоритм блокировки двигателя и закрытия центрального замка при начале движения.
Датчики температуры опредслениеие температурных показаний по зонам: салон - внутренний датчик базового блока, двигатель - внешний датчик температуры (см. раздел «Комплектация системы»), окружающая среда - цифровой протокол транспорта*. Настройки системы позволяют произвести переназначение датчиков на необходимые зоны и использовать показания температуры с внешних периферийных устройств (PS-331 ВТ, RHM-03BT, DMS-100BT); реализовать функции автоматического запуска и глушения двигателя, предпускового подогревателя и/или догревателя по температурным показаниям.
Встроенный цифровой интерфейс 2xCAN/LIN* - работа с цифровыми шинами транспортного средства для реализации управления и контроля, работа с предпусковыми подогревателями Webasto Thermo Top Evo и Eberspacher Hydronic 1/2/3. Встроенный цифровой порт IMMO-KEY и бесключевой обход штатного иммобилайзера* - аппаратные и программные алгоритмы при поддержке специального сервера, позволяющие системе обойти штатный иммобилайзер для автоматического и дистанционного запуска двигателя.
Встроенный порт microUSB - обновление и настройка системы с помощью специальных сервисов «Pandora Спец».
❗👉➨ Подробная информация о поддержке доступна на сайте specialist.alarmtrade.ru, раздел «АВТОМОБИЛИ».
