Руководство по эксплуатации пульта ДУ Telestart T70/T80 предпускового подогревателя-отопителя Webasto серии Thermo Top

Инструкция пульта ДУ Telestart T70/T80 предпускового подогревателя-отопителя Webasto

.

Управление отопителем – общие указания

1. Любые претензии рассматриваются "Вебасто", только если нет доказательств несоблюдения настоящего Руководства и инструкции по установке, либо проведения работ с отопителем не сертифицированными "Вебасто" специалистами или с использованием неоригинальных запчастей.

2. Год первого ввода в эксплуатацию должен быть отмечен на заводской табличке путём стирания с неё остальных обозначений годов.

3. Необходимо соблюдать условия эксплуатации, стандар тные для автомобильного оборудования. В частности, не подвергать отопитель или его компоненты погружению в воду, механическим воздействиям, действию высоких температур (выше +85°С), влажного воздуха (выше 95%), едких веществ, электрических разрядов и т.д.

4. Из-за опасности отравления и удушья отопитель нельзя включать (в том числе и с программируемого таймера или систем дистанционного управления) в закрытых помещениях (например, в гаражах), если в них нет вытяжки.

5. На АЗС, а также там, где могут образовываться горючие пары и пыль (вблизи топливных, угольных, зерновых складов и т.п.) отопитель должен быть выключен.

6. При сильном дыме, необычных шумах или запахе топлива из отопителя его нужно заблокировать, удалив предохранитель, и проверить на сервисе "Вебасто".

7. Можно использовать только топливо, указанное на фабричной табличке отопителя (бензин для бензиновых отопителей, дизельное топливо для дизельных). Топливо и присадки к нему должны соответствовать ГОСТ, в том числе при использовании в условиях низких температур.

8. Уровень охлаждающей жидкости в контуре должен соответствовать предписанному производителем автомобиля. Охлаждающая жидкость должна содержать минимум 20% антифриза марок, допущенных производителем автомобиля.

9. Отопитель нужно раз в месяц включать на 10 мин при холодном двигателе и минимальной мощности вентиляторе автомобиля; рекомендуется также раз в год, не позже начала отопительного сезона, проверять его на сервисе "Вебасто".

❗👉➨ Во избежание разрядки АКБ не рекомендуется включать отопитель несколько раз подряд более чем на 60 мин в общей сложности. После работы отопителя двигатель должен проработать как минимум столько же, сколько отопитель.

В зависимости от комплектации отопитель управляется при помощи таймера или системы дистанционного управления "Телестарт" (описание работы с ними см. ниже).

Отопитель может работать в "зимнем" (отопление) или в "летнем" (вентиляция) режиме. В режиме отопления отопитель нагревает охлаждающую жидкость в жидкостном контуре автомобиля, его циркуляционный насос прокачивает её через двигатель и радиатор системы отопления автомобиля, а блок управления автоматически запускает вентилятор системы отопления. В режиме вентиляции нагрева охлаждающей жидкости и её прокачки не происходит; работает только вентилятор системы отопления, проветривая салон. Переключение режимов см. ниже. На заводе отопитель устанавливается в режим отопления.

Если отопитель находится в режиме отопления, перед его включением систему отопления автомобиля нужно установить на "тепло". Если вентилятор системы отопления 3-ступенчатый, его регулятор необходимо поставить на 1-ю ступень, если 4-ступенчатый - на 2-ю, если регулировка мощности вентилятора плавная - минимум на 1/3.

..

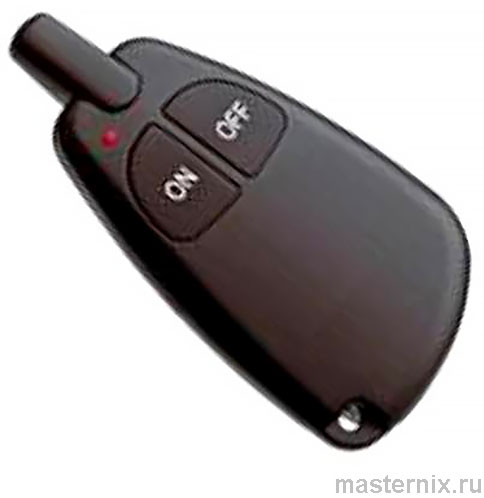

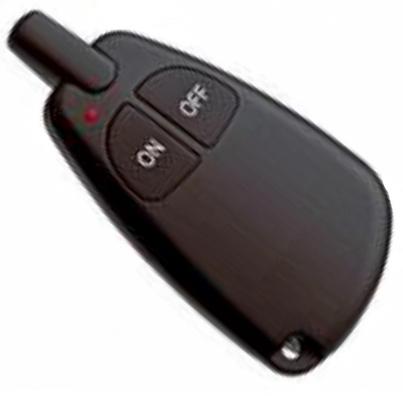

Применение пульта Webasto-Telestart T70/T80

При помощи устройства Webasto-Telestart T80 можно дистанционно управлять включением и выключением отопительных устройств производства компании Webasto - Thermo Top, Thermo Top T, Thermo, Top Z/C und Thermo Top E - или вентилятора автомобиля на расстоянии до 600 м.

Устройство Telestart T80 сообщает о приеме сигнала.

Для включения вентилятора автомобиля (вентиляция внутреннего пространства автомобиля) необходимо изменить режим передатчика. После включения длительность включения ограничивается приемником с использованием передатчика.

Максимальный радиус действия достигается на открытой местности. При наличии застройки следует принимать в расчет некоторое снижение радиуса действия.

Возвышенность местности может послужить причиной увеличения радиуса действия.

❗👉➨ Внимание!
При настройке передатчика и включении/ выключении отопителя в режиме отопления или вентиляции передатчик должен находиться на расстоянии не менее 2 м от антенны (иначе из-за слишком сильного сигнала отопитель может заблокироваться) – в противном случае его нужно прикрыть рукой!

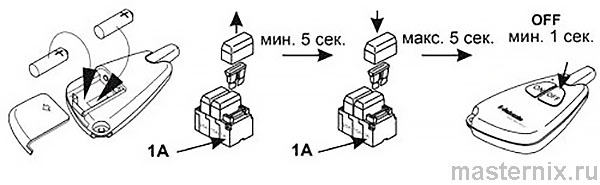

Обучить Telestart-передатчик

1. Вложить аккумуляторные батареи в гнездо для аккумуляторных батарей.

2. Вынуть предохранитель 1A (чёрный) из держателя предохранителя отопительного устройствa (прерывание напряжения).

3. Подождать не менее 5 секунд.

4. Вставить предохранитель в держатель предохранителя отопительного устройства и за 5 секунд нажать в течение не менее 1 секунды на кнопку - "OFF" передатчика.

5. Обучение закончено.

Обучение второго или третьего ручного передатчика производится аналогичным образом.

❗👉➨ УКАЗАНИЕ:
Процесс обучения можно повторять сколько угодно часто. Самые "устаревшие" на данный момент данные передатчика стираются.

Проверить режим

Нажать одновременно на кнопки "ON" и "OFF" и держать их в нажатом состоянии.

Светодиод горит:
➠ красным светом = режим отопления
➠ зелёным светом = режим вентиляции

Светодиод гаснет:
➠ при отпускании кнопок или
➠ спустя 10 секунд

Сменить режим

Одновременно в течение одной секунды два раза нажать на кнопки "ON" и "OFF".

При втором нажатии светодиод меняет цвет и горит до отпускания кнопок.

При отпускании кнопки новый режим записывается в память.

Обратная сигнализация передатчика при включении и выключении

Сигнал был принят и отопительное устройство/вентилятор автомобиля включены или выключены

Светодиод на брелке-передатчике вспыхивает на 2 сек:

➠ красным светом = режим отопления
➠ зеленым светом = режим вентиляции

Сигнал не был передан безошибочно. После смены места стоянки повторить процесс передачи ещё раз.

Светодиод на брелке мигает в течение 2-х секунд

Включение отопительного устройства или вентиляции

Держа ручной передатчик антенной вертикально вверх, удерживать клавишу ON нажатой до загорания светодиода (прибл. 1 секунду).

Следует ответ устройства Telestart в автомобиле.

Светодиод на ручном передатчике указывает, был ли принят сигнал. После сигнала о работе отопительного прибора или сигнализации свидетельствуют короткие мигающие сигналы (каждые 2 секунды).

Индикация работы гаснет:

➠ после окончания длительности включения. ➠ после отключения с помощью Telestart.

❗👉➨ Указание:
В режиме отопления необходимо перед выходом из машины установить отопление автомобиля на "тепло" ("warm"). Вентилятор автомобиля в режиме отопления и вентиляции при 3-хступенчатом вентиляторе установить на 1-ю ступень и при 4-х-ступенчатом вентиляторе на 2-ю ступень. При вентиляторе с плавной регулировкой необходимо установить его на 1/3 мощности.

Выключение отопительного устройства или вентиляции

Держа ручной передатчик антенной вертикально вверх, удерживать клавишу OFF нажатой до загорания светодиода (прибл.1 секунду).

Следует ответ устройства Telestart в автомобиле.

Выключение с помощью переключателя

Если отопительное устройство было включено с помощью Telestart, то необходимо один раз нажать на переключатель.

Включение и выключение переключателем

Индикация работы отопления или вентиляции при неработающем двигателе.

❗👉➨ Указание:
При включении с помощью переключателя всегда выбирается режим и длительность включения (отопления или вентиляции при неработающем двигателе), которые последними использовались с помощью Telestart T70/T80.

Включение с помощью часов предварительной установки

Индикация режима работы производится на часах предварительной установки.

Освещение дисплея включено.

❗👉➨ Указание:
При включении с часами предварительной установки всегда выбирается режим (отопления или вентиляции при неработающем двигателе), который последним использовался с помощью Telestart T80. Длительность включения определяется, однако, часами предварительной установки.

Выключение с помощью часов предварительной установки

Если отопительное устройство было включено с помощью Telestart, то для выключения отопительного устройства необходимо дважды нажать на кнопку отопления мгновенного действия.

Проверить и установить длительность включения

Длительность включения отопительного устройства или вентилятора автомобиля может устанавливаться на передатчике шагами по 10 минут.

На заводе длительность включения устанавливается на 30 минут.

❗👉➨ Указание:
На отопительных устройствах Thermo Top и Thermo Top T установить в режиме отопления длительность включения 20 или 30 минут. На отопительных устройствах Thermo Top Z/C и Thermo Top E рекомендуется устанавливать время отопления в соответствии со временем поездки.

Например, автомобиль используется для поездки на работу и обратно.

.

Проверить длительность включения

Одновременно нажать три раза в течение одной секунды кнопки -"ON" и -"OFF".

❗👉➨ Указание:
Первый мигающий импульс, возникающий непосредственно при третьем нажатии обеих кнопок, необходимо считать вместе с другими. Светодиод мигает в соответствии с установленной продолжительностью включения

Количество мигающих сигналов	1	2	3	4	5	6
Продолжительность включения	10 мин.	20 мин.	30 мин.	40 мин.	50 мин.	60 мин.
Количество мигающих сигналов	7	8	9	10	11	12
Продолжительность включения	70 мин.	80 мин.	90 мин.	100 мин.	110 мин.	120 мин.

Настройка продолжительности включения

Нажатием на кнопку -"OFF" вызывается следующая длительность включения:

➠ 10 секунд не нажимать ни на одну из кнопок или
➠ нажать на кнопку -"ON"

Возврат к заводской настройке

Нажать одновременно в течение около 10 секунд на кнопки -"ON" и -"OFF" до тех пор, пока не погаснет светодиод.

Установка на заводе: режим отопления, 30 минут.

Контроль батарей

Нажать кнопку "ON" или "OFF".

Батареи	Светодиод	Действия
Почти разрядились	мигает 5 сек. оранжевым цветом	Вскоре заменить батареи или нагреть передатчик
Разрядились	непрерывно светится на протяжении 5 сек. оранжевым цветом	Заменить батареи
