Сетевые удлинители Harper: обзор технических характеристик и функциональных возможностей
Надежный контакт является одним из ключевых факторов обеспечения стабильной работы электротехнических устройств. В случае необходимости подключения нескольких приборов на значительном расстоянии от источника питания возникает потребность в использовании сетевых фильтров-удлинителей. Продукция компании Harper предлагает широкий ассортимент моделей, которые не только обеспечивают подключение до трех устройств одновременно, но и поддерживают функцию быстрой зарядки гаджетов.
Упаковка и комплектация

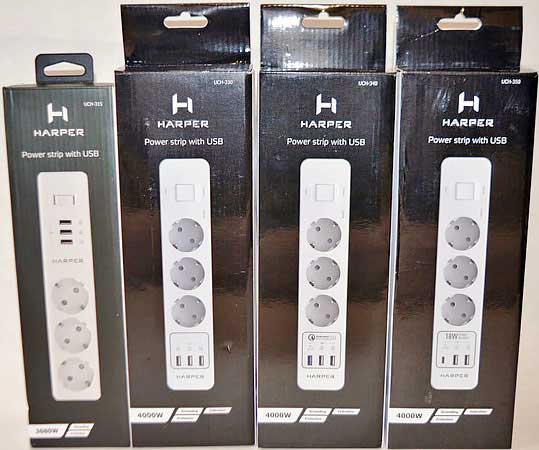

Все четыре модели сетевых удлинителей Harper поставляются в фирменных картонных коробках черно-белого дизайна. На упаковке помимо изображения самого устройства указаны основные технические характеристики и информация о производителе. Внутри коробки находится сам фильтр-удлинитель, инструкция по эксплуатации и гарантийный талон. Корпус устройства защищен полиэтиленовой пленкой для предотвращения механических повреждений при транспортировке. Модели UCH-330, UCH-340 и UCH-350 имеют идентичную компоновку и размеры корпуса.
Технические характеристики
Для удобства сравнения технических характеристик моделей Harper UCH-315, UCH-330, UCH-340 и UCH-350 представлена сравнительная таблица:
- Параметры - UCH-315 - UCH-330 - UCH-340 - UCH-350 - -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- - Тип - Удлинитель - Сетевой фильтр - Сетевой фильтр - Сетевой фильтр - - Цвет - Белый - Белый - Белый - Белый - - Длина кабеля - 1,5 м - 1,5 м - 1,5 м - 1,5 м - - Наличие общего выключателя розеток - Да - Да - Да - Да - - Количество USB разъемов - 3 - 3 - 3 - 3 - - Максимальная мощность подключенной нагрузки - 3680 Вт - 4000 Вт - 4000 Вт - 4000 Вт - - Максимальный ток нагрузки - 16 А - 16 А - 16 А - 16 А - - Наличие защитных шторок на розетках - Да - Да - Да - Да - - Индикация - Индикатор включения, индикатор заземления, индикатор перепада напряжения - Индикатор включения, индикатор заземления, индикатор перепада напряжения - Индикатор включения, индикатор заземления, индикатор перепада напряжения - - Питание USB - 5 В / 2,4 А (3,4 А макс для всех USB) - 5 В / 2,4 А (3,4 А макс для всех USB) - 5 В / 2,4 А (3,4 А макс для всех USB) - 5 В / 2,4 А (3,4 А макс для всех USB) - - USB 1 - 3,6–6,5 В / 3 А, 6,5–9 В / 2 А, 9–12 В / 1,5 А (QC 3.0) - 5–12 В / 3 А (PD) - 5–12 В / 3 А (PD) - 5–12 В / 3 А (PD) - - USB 2 - 5 В / 2,4 А - 5 В / 2,4 А - 5 В / 2,4 А - 5 В / 2,4 А - - USB 3 - 5 В / 2,4 А - 5 В / 2,4 А - 5 В / 2,4 А - 5 В / 2,4 А - - Длина (мм) - 247 - 268 - 268 - 268 - - Высота (мм) - 39 - 40 - 40 - 40 - - Ширина (мм) - 52 - 53 - 53 - 53 - - Вес (кг) - 0,38 - 0,55 - 0,55 - 0,55 -
Как видно из таблицы, устройства незначительно отличаются по габаритам, но существенно по техническим характеристикам, таким как максимальная мощность подключенной нагрузки, наличие индикации и параметры питания USB-портов.
Внешний вид
Внешние отличия между моделями Harper UCH-315, UCH-330, UCH-340 и UCH-350 минимальны. Однако при внимательном рассмотрении можно заметить различия в толщине питающего провода у более мощных моделей (UCH-330, UCH-340, UCH-350), а также наличие индикации защиты и разъемов типа USB-C в более продвинутых моделях.
Harper UCH-315
Модель Harper UCH-315 является самым компактным устройством в линейке. Она способна выдерживать максимальную мощность подключенной нагрузки до 3680 Вт, что делает её подходящей для использования с менее требовательными устройствами. Устройство не оснащено индикацией состояния, а также имеет более низкие показатели мощности USB-портов. Питающий кабель имеет сечение 3*0,75 мм², что соответствует заявленным характеристикам.
Конструкция устройства включает плату управления с тремя параллельными USB-разъемами. Питающий провод пропаян на питающие шины и дополнительно запрессован, что обеспечивает минимальные потери сигнала.
Harper UCH-330, UCH-340, UCH-350
Модели Harper UCH-330, UCH-340 и UCH-350 представляют собой более продвинутые версии сетевых фильтров, которые позволяют подключать электрические устройства с максимальной суммарной мощностью до 4000 Вт. Эти модели также оснащены функцией быстрой зарядки и светодиодными индикаторами для отображения состояния питания, заземления и перепада напряжения.
Питающий кабель имеет сечение 3*1,5 мм², что обеспечивает надежную передачу энергии. Внутри корпуса расположены две платы управления, что повышает надежность устройства. Питающий провод опрессован и вварен на питающие шины для минимизации потерь сигнала.
Тестирование
Для проведения тестирования были измерены максимальные токи и выходные напряжения на USB-портах устройств. В качестве оборудования использовались электронные нагрузки и тестеры.
-
Harper UCH-315:
-
На холостом ходу напряжение составило 4,92 В, ток – 0 А.
-
При увеличении нагрузки напряжение оставалось в пределах нормы (4,86 В) до 4,5 А, что превышает заявленные параметры.
-
При одновременной нагрузке на два порта суммарный ток составил около 5 А при напряжении более 5 В.
-
Нагрев внутренних компонентов не был зафиксирован.
-
-
Harper UCH-330:
-
При нагрузке на один порт устройство показало результаты, превышающие заявленные характеристики (3,4 А).
-
При одновременной нагрузке на два порта максимальный ток составил 5 А при напряжении более 5 В.
-
-
Harper UCH-340:
-
Устройство поддерживает протоколы быстрой зарядки QC3.0. При нагрузке 3,5 А напряжение составило более 5 В.
-
Порт с быстрой зарядкой успешно поддерживает заявленные параметры (3,6–6,5 В / 3 А, 6,5–9 В / 2 А, 9–12 В / 1,5 А).
-
При одновременной нагрузке на два порта (12 В / 1,5 А и 5,35 В / 2,46 А) устройство также показало стабильные результаты.
-
-
Harper UCH-350:
-
Устройство оснащено разъемом типа Type-C и поддерживает протоколы QC2.0, QC3.0, Type-C и FCP.
-
Результаты тестирования показали соответствие заявленным характеристикам.
-
Выводы
Сетевые удлинители Harper UCH-330, UCH-330, UCH-340 и UCH-350 соответствуют заявленным техническим характеристикам. Используемые питающие провода имеют соответствующую толщину, а внутри устройств предусмотрена дополнительная защита. USB-разъемы соответствуют заявленным параметрам и даже в некоторых случаях превосходят их.
