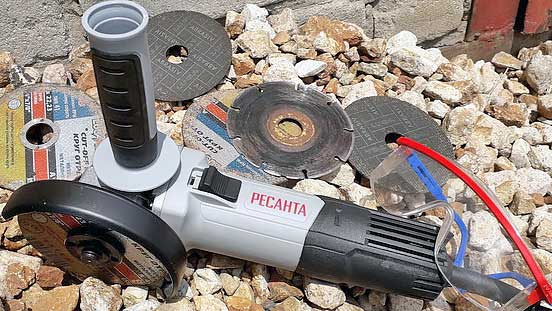

Проводная угловая шлифовальная машина Ресанта УШМ-115/800 предназначена для выполнения отрезных и шлифовальных работ. Компактные габариты и небольшой вес позволяют использовать инструмент в труднодоступных местах. В данном обзоре рассмотрены технические характеристики, особенности конструкции, комплектация и эксплуатационные качества модели. Также представлен детальный разбор устройства.
Технические характеристики
Компания Ресанта, основанная более 20 лет назад, специализируется на производстве электротехнических изделий. Продукция компании отличается оптимальным соотношением цены и качества, что делает её привлекательной для широкого круга потребителей.
Углошлифовальная машина Ресанта УШМ-115/800 предназначена для бытового использования. Основные технические характеристики включают:
-
Тип двигателя: коллекторный
-
Номинальная мощность: 800 Вт
-
Частота вращения: 11000 об/мин
-
Посадочный диаметр: 22,2 мм
-
Диаметр шлифовального круга: 115 мм
-
Максимально допустимая рабочая скорость круга: не менее 80 м/с
-
Плавный пуск: отсутствует
-
Электронная регулировка оборотов: отсутствует
-
Материал корпуса редуктора: алюминиевый сплав
-
Тип кнопки включения: с блокировкой
-
Зажимная гайка: под фланцевый ключ
-
Длина сетевого шнура: 2 м
-
Вес (с боковой рукояткой и защитным кожухом): 1790 г
Упаковка
Углошлифовальная машина Ресанта УШМ-115/800 поставляется в компактной картонной коробке, на которой указаны основные технические характеристики. Внутри коробки находятся угловая шлифовальная машина, паспорт изделия, две запасные угольные (графитовые) щётки электродвигателя в полиэтиленовом пакете с замком Zip-lock, боковая рукоятка, защитный кожух и фланцевый ключ. Остальные детали поставляются без упаковки.
Комплектация и внешний вид
Комплектация угловой шлифовальной машины Ресанта УШМ-115/800 соответствует стандартам для инструментов данного класса. Паспорт изделия выполнен на русском языке и содержит подробную инструкцию по эксплуатации.
Корпус инструмента изготовлен из серого и чёрного шероховатого пластика, а редуктор выполнен из алюминиевого сплава, окрашенного в чёрный цвет. В нижней части корпуса расположены вентиляционные отверстия для охлаждения электродвигателя. Название бренда нанесено на корпус большими красными буквами.
Кнопка выключателя чёрного цвета имеет фиксацию и насечки для удобства использования. Перемещение клавиши сопровождается значительным усилием, что исключает случайное включение инструмента.
С обратной стороны угловой шлифовальной машины размещена наклейка с серийным номером изделия и основными техническими характеристиками. Кнопка блокировки шпинделя изготовлена из пластика и защищена выступами по бокам. Пружина кнопки открыта.
Выпускные вентиляционные отверстия расположены рядом с редуктором. Опорный фланец и зажимная гайка имеют воронёное покрытие и поставляются с небольшим слоем масла. Для снятия и установки зажимной гайки используется фланцевый ключ.
Шпиндель имеет резьбу М14*2. Общая высота шпинделя составляет 24 мм, а высота части с резьбой при установленном опорном фланце — 13 мм. Ввод кабеля защищён от перегибов и переломов при помощи трубки.
Сетевой шнур имеет двойную изоляцию и длину 2 метра. Сечение шнура составляет 0,75 мм². После 20 минут пребывания в морозильной камере при температуре -18 °C гибкость шнура ухудшилась, что соответствует маркировке H05VV-F, предполагающей использование шнура в диапазоне температур от -5 °C до +70 °C. Электрическая вилка рассчитана на ток 16 А.
Защитный кожух выполнен из металла и окрашен в чёрный цвет. Установка кожуха осуществляется при помощи крестовой отвёртки.
Боковая рукоятка изготовлена из серого пластика с чёрными резиновыми вставками. Резьбовые отверстия для крепления рукоятки расположены с двух сторон редуктора напротив друг друга.
Эксплуатация
Углошлифовальные машины относятся к оборудованию повышенной опасности. При эксплуатации необходимо строго соблюдать правила техники безопасности. Следует использовать защитные очки и не работать без защитного кожуха. Оснастка должна соответствовать требованиям безопасности и техническим характеристикам инструмента.
Включение угловой шлифовальной машины производится путём нажатия и перемещения клавиши выключателя в сторону редуктора. Выключение осуществляется путём нажатия на заднюю часть клавиши.
Работа с отрезным диском по металлу
Углошлифовальная машина Ресанта УШМ-115/800 успешно справилась с резкой металлического уголка размером 32 х 32 х 3 мм, несмотря на свои компактные размеры и невысокую мощность. В процессе работы чрезмерного нагрева инструмента не наблюдалось. При умеренном давлении на инструмент диск вращался с примерно одинаковой скоростью по всей толщине металла.
Работа с лепестковым диском
При зачистке трубы от нескольких слоёв краски с помощью лепесткового диска проблем не возникло. Лёгкость инструмента (вес 1790 г) и компактные размеры (длина 260 мм, ширина 130 мм) обеспечивают удобство работы даже в труднодоступных местах.
Работа с зачистным коралловым диском
Углошлифовальная машина продемонстрировала высокую эффективность при очистке металла от краски и ржавчины с использованием кораллового диска. Инструмент обеспечил быстрое удаление загрязнений без существенного нагрева.
Работа с алмазным сегментным диском
При резке полнотелого кирпича с помощью алмазного сегментного диска возникли некоторые трудности, обусловленные ограниченным диаметром круга (115 мм). Это не позволяет полностью прорезать толстые материалы, однако инструмент успешно справляется с резкой кирпича, шлакоблоков и бетона на небольшую глубину, например, при выполнении штробы. Важно избегать перегрева инструмента и предоставлять ему достаточное время для охлаждения.
Потребляемая мощность
В процессе эксплуатации потребляемая мощность угловой шлифовальной машины не превышала 500 Вт. При приложении чрезмерных усилий к дискам максимальная потребляемая мощность достигала 850 Вт. Это позволяет использовать инструмент с несильно мощными инверторами.
Разборка угловой шлифовальной машины
Перед разборкой корпус инструмента был очищен от строительной пыли. Производитель рекомендует после завершения пыльных работ продувать инструмент сжатым воздухом через вентиляционные отверстия без разборки.
Корпус редуктора изготовлен из алюминиевого сплава, который отличается лёгкостью, прочностью и хорошей теплоотдачей. Редуктор крепится к корпусу четырьмя шурупами. Для удобства монтажа и демонтажа редуктор можно поворачивать на 90° относительно оси крепления.
Для разборки корпуса редуктора необходимо вывинтить четыре винта. Внутри редуктора находится пластичная смазка белого цвета, а в качестве опоры под шпиндель используется игольчатый подшипник HK0808. На шестерне редуктора расположены две выемки под штифт кнопки блокировки шпинделя.
Чёрная крышка, закрывающая электрическую часть инструмента, крепится одним шурупом и сдвигается к сетевой вилке после откручивания. Шнур фиксируется зажимом.
Для подавления искрообразования в коллекторе и снижения уровня радиопомех установлен конденсатор ёмкостью 0,22 µF. Кнопка Fesu FA6-5/1D-24 оснащена пылезащитой, и цепь замыкается только при наличии давления на толкатель.
Щёткодержатель крепится к корпусу двумя шурупами, а щётки зафиксированы пружиной. Электрическое соединение выполнено при помощи ножевых клемм. Дроссели на подводящих проводах отсутствуют, однако искрения на коллекторе не наблюдается.
Процедура замены щёток проста и включает аккуратное отведение пружины в сторону. Для дальнейшего разбора необходимо снять обе щётки, так как они препятствуют извлечению ротора. После этого ротор вместе с редуктором можно извлечь из корпуса инструмента.
Кольцо воздуховода легко снимается, а на нём указана маркировка ротора — PA6-GF30. Обмотка статора выполнена из меди и пропитана лаком для повышения изоляционных свойств, механической прочности и теплопроводности. Обмотка ротора также выполнена из меди, пропитана лаком и защищена нитью. Пакет пластин имеет небольшой след фрезеровки для балансировки.
Крыльчатка охлаждения двигателя установлена плотно. На заднем подшипнике имеется резиновое уплотнительное кольцо. Подшипник закрытый и имеет модель CHL 607RS.
Для отсоединения ротора от редуктора требуется рожковый ключ на 10 мм. Откручивание гайки происходит легко, при этом одной рукой необходимо удерживать ключ, а другой вращать ротор. В корпусе редуктора установлен подшипник вала CHL 608RS, который зафиксирован стопорным кольцом.
Механизм работы клавиши включения прост: при перемещении в сторону редуктора выступ клавиши входит в зацепление с корпусом, надёжно фиксируя её. Белая тяга, проходящая через всю угловую шлифовальную машину, нажимает на толкатель электрической кнопки. При нажатии на заднюю часть клавиши она самостоятельно возвращается в исходное положение.
Заключение
Угловая шлифовальная машина Ресанта УШМ-115/800 представляет собой эффективный инструмент для бытового использования. Компактные размеры и небольшой вес позволяют использовать её в труднодоступных местах, а также работать одной рукой. Качество сборки и комплектующие соответствуют высоким стандартам.
Мощность 800 Вт достаточна для выполнения большинства домашних задач. Инструмент также может быть использован в качестве дополнительного оборудования в мастерских. Доступная цена делает угловую шлифовальную машину Ресанта УШМ-115/800 привлекательной для широкого круга потребителей.
Единственным недостатком является отсутствие кейса в комплекте поставки. При хранении в коробке необходимо каждый раз устанавливать и снимать защитный кожух и боковую рукоятку, что может привести к деформации коробки при регулярном использовании.
Производитель предоставляет гарантийный срок на угловую шлифовальную машину в 24 месяца при бытовом использовании. Для получения расширенной гарантии на 60 месяцев необходимо зарегистрировать инструмент на официальном сайте в течение одного месяца с момента приобретения.
