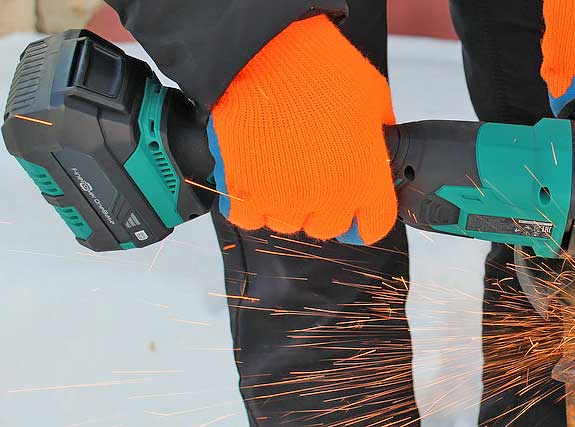

Обзор аккумуляторной углошлифовальной машины FinePower CAGBR81
Данный обзор посвящен аккумуляторной углошлифовальной машине (УШМ) FinePower CAGBR81, входящей в линейку инструментов, функционирующих на единой аккумуляторной платформе OneBase. Рассматриваемая модель предназначена для бытового использования и соответствует заявленным техническим характеристикам.
Технические характеристики
-
Частота вращения на холостом ходу: 8000 об/мин
-
Диаметр оснастки: 125 мм
-
Резьба шпинделя: М14
-
Посадочный диаметр дисков: 22,5 мм
-
Питание: 20 В
-
Особенности: поддержание оборотов, защита от перегрузки, защита от включения при подключении аккумуляторной батареи (АКБ), блокировка от случайного запуска
-
Габариты (ДхШхВ):
-
УШМ без АКБ: 365х120х125 мм
-
УШМ с АКБ 4 Ач: 440х150х125 мм
-
-
Вес:
-
УШМ без АКБ: 1,7 кг
-
УШМ с АКБ 4 Ач: 2,4 кг
-
Упаковка и комплектация
УШМ поставляется в картонной коробке отдельно от аккумуляторной батареи и зарядного устройства. В комплект входят:
-
Защитный кожух
-
Боковая ручка
-
Фланцевый ключ
-
Отрезной диск
-
Руководство по эксплуатации
-
Каталог продукции
Каталог продукции представляет собой объемный документ, содержащий информацию о всей линейке аккумуляторного инструмента FinePower OneBase.
Внешний вид
Корпус УШМ изготовлен из пластика с резиновыми вставками в области хвата, что обеспечивает надежное удержание инструмента даже при работе в неблагоприятных условиях. На боковых поверхностях расположены шильдики с наименованием бренда и техническими характеристиками. Клавиша включения длинная, что позволяет удобно захватывать ее четырьмя пальцами. Защита от случайного запуска реализована с помощью пластикового упора.
Для питания УШМ используется аккумуляторная батарея, не входящая в комплект поставки. Расстояние между положительным и отрицательным контактами составляет 24 мм, между отрицательным и "контрольным" контактами — 8 мм. Корпус редуктора выполнен из алюминия и окрашен в черный цвет. В нем предусмотрены три резьбовых отверстия М8 для установки дополнительной рукояти.
Дополнительная рукоять имеет резиновое покрытие и предназначена для повышения удобства использования инструмента. Защитный кожух оснащен эксцентриковым фиксатором, что позволяет легко и быстро регулировать его положение или снимать без использования инструментов.
Питание и зарядка
Для питания УШМ используются аккумуляторы единой платформы OneBase, включающие модели B20, B40, B60, S40 и S80, различающиеся емкостью и наличием элементов Samsung в моделях с индексом "S". В данном случае используется аккумулятор модели B40 емкостью 4 Ач.
Аккумулятор оснащен резиновым "бампером", обеспечивающим устойчивость на наклонных поверхностях. Индикатор уровня заряда активируется при нажатии кнопки и отображает текущий уровень заряда: зеленый цвет — 100-75%, оранжевый — 50-25%, красный — 25-10%.
Зарядное устройство FinePower OneBase C135 рассчитано на заряд максимальным током до 3,5 А и подключается сверху к аккумулятору. Устройство оснащено индикаторами зеленого и красного цвета, сигнализирующими о состоянии заряда и перегреве аккумулятора.
Разбор
Для доступа к редуктору необходимо снять защитный кожух и отвернуть четыре винта. Пластичная смазка желтого цвета равномерно распределена по корпусу редуктора, в котором установлен игольчатый подшипник типоразмера HK0808. Для доступа к электрической части необходимо отвернуть четыре самореза крепления редуктора и семь саморезов, соединяющих половинки пластикового корпуса.
Плата управления находится в основании корпуса и частично залита компаундом. Маркировка транзисторов частично неразборчива. Пуск УШМ обеспечивается выключателем WD01, соединения выполнены пайкой.
Основой УШМ является 18-вольтовый щеточный электродвигатель модели RS-887S-18V. Передача крутящего момента от электродвигателя к редуктору осуществляется с использованием упругой муфты, состоящей из резиновой шайбы с четырьмя отверстиями.
Разбор аккумуляторной батареи требует использования биты Torx T-10. Плата изготовлена аккуратно, основным элементом является микросхема HC7003SD. Аккумуляторная батарея B40 состоит из 10 "банок" емкостью 2 Ач от компании EVE Energy Company Limited. Контроль температуры осуществляется NTC термистором на 10 кОм.
Зарядное устройство C135 представляет собой импульсный блок питания с токоограничением, построенный на базе N-канального транзистора NCE65T540F.
Тестирование
В ходе тестирования были проверены радиальный люфт шпинделя, зазор между зубцами шестерней редуктора, а также работоспособность защиты от случайного включения и перегрузки. Номинальная частота вращения на холостом ходу составила 8000 об/мин, что соответствует заявленным характеристикам.
Время работы от одного заряда аккумулятора емкостью 4 Ач при резке трубы диаметром 32 мм и толщиной стенки 2,5 мм составило 8,5 минут, при шлифовании — около 10 минут. Функция поддержания частоты вращения и защита от перегрузки работали исправно.
Заключение
УШМ FinePower CAGBR81 представляет собой надежный инструмент, соответствующий заявленным техническим характеристикам. Модель обладает хорошей балансировкой и не скользит в руках благодаря резиновым вставкам. Однако, необслуживаемый коллекторный электродвигатель может потребовать замены щеток в будущем, что является недостатком.
Аккумулятор емкостью 4 Ач обеспечивает достаточную продолжительность работы для бытовых задач, хотя время работы может варьироваться в зависимости от нагрузки. Зарядка аккумулятора занимает около 1 часа.
В целом, УШМ FinePower CAGBR81 является подходящим инструментом для бытового использования, однако не рекомендуется для интенсивных и длительных нагрузок.
