В повседневной жизни часто возникает необходимость использования удлинителей для подключения электроприборов на значительном расстоянии от розеток. Удлинители различаются по длине и конструктивным особенностям, что позволяет выбрать наиболее подходящий вариант в зависимости от потребностей. В данном обзоре представлен анализ удлинителя на кабельной катушке модели СУ-2х1-30/2, производимого под торговой маркой Ресанта.
Технические характеристики
-
Номинальное напряжение: 250 В.
-
Номинальный ток: 10 А.
-
Максимальная мощность:
-
В смотанном состоянии: 1100 Вт.
-
В размотанном состоянии: 2200 Вт.
-
-
Длина кабеля: 30 м.
-
Количество розеток: 4 шт.
-
Температура эксплуатации: от -25 °C до 40 °C.
-
Вес: 3 кг.
Внешний вид и конструкция

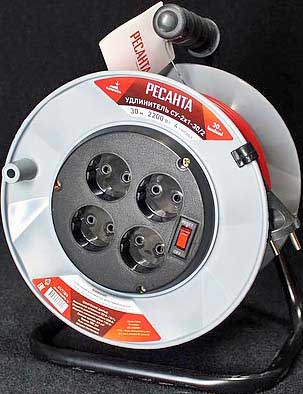

Удлинитель СУ-2х1-30/2 имеет конструкцию в виде катушки с устойчивым основанием. На обратной стороне катушки размещена информационная бирка, содержащая технические характеристики всей серии силовых удлинителей Ресанта, а также рекомендации по безопасной эксплуатации.
Рама удлинителя изготовлена из гнутой стальной трубы диаметром 16 мм и толщиной стенки 1,5 мм, что обеспечивает высокую устойчивость конструкции как в вертикальном, так и в горизонтальном положении. Широкое основание снижает риск опрокидывания при разматывании кабеля. Для удобства транспортировки предусмотрена эргономичная резиновая рукоять, на которой имеются незначительные следы облоя, не влияющие на функциональность устройства.
Основой удлинителя является двужильный провод с сечением 1 мм² марки ПВС 2х1 мм², изготовленный в соответствии с ГОСТ 7399-97. Вилка выполнена по типу CEE 7/17 (С6 по ГОСТ 7396.1-89) и не имеет заземляющих контактов. Для фиксации свободного конца кабеля в катушке предусмотрен подвижный крючок.
Присоединительное устройство представляет собой блок из четырех розеток с общим выключателем рокерного типа, оснащённым подсветкой. Надпись "Reset" указывает на то, что выключатель выполняет функцию аппарата защиты, ограничивая ток без самовозврата. Максимальная нагрузка на выключатель составляет 10 А.
На катушке имеется небольшой "отросток" для удобства сматывания провода. Хотя конструкция могла бы быть улучшена за счет добавления полноценной ухватистой ручки, текущая система обеспечивает баланс между компактностью и удобством использования.
Разбор конструкции
Кабельная катушка удлинителя СУ-2х1-30/2 выполнена разборной, что позволяет проводить ремонт в случае повреждения или обрыва провода. Для демонтажа розеточного блока необходимо открутить три самореза.
Внутри катушки расположена простая конструкция с разъемными соединениями, выполненными на неизолированных плоских кабельных разъемах типа РП-М (автоклеммы). В процессе осмотра был выявлен недостаток в виде пары свободных проволок, не подвергшихся обжиму.
Выключатель, совмещенный с аппаратом защиты от перегрузки, представляет собой рокерную модель IM-002, рассчитанную на максимальную нагрузку 10 А.
Тестирование
Удлинитель СУ-2х1-30/2 предназначен для работы с максимальной мощностью до 2200 Вт при полностью размотанном кабеле. При использовании в частично смотанном состоянии мощность подключаемых электроприборов не должна превышать 1100 Вт во избежание перегрева провода. Аппарат защиты, встроенный в выключатель, представляет собой тепловой расцепитель, срабатывающий при длительной нагрузке выше номинальной.
Для проверки характеристик удлинителя он был полностью размотан, и длина кабеля составила 30 метров, что соответствует заявленным параметрам.
Для тестирования работы аппарата защиты к удлинителю были подключены электроприборы с суммарной мощностью 2500 Вт. Ток в 11 А оказался недостаточным для срабатывания защиты, и через 20 минут тест был прекращен. За это время температура провода достигла 32 °C.
При увеличении нагрузки до 3400 Вт защита сработала через 1 минуту.
Заключение
СУ-2х1-30/2 является младшей моделью в линейке удлинителей на катушке, производимых под брендом Ресанта. Устройство оснащено 30-метровым кабелем марки ПВС 2х1 мм², изготовленным по ГОСТ, блоком из четырех розеток без заземляющих контактов и выключателем с функцией защиты от перегрузки.
Провод ПВС уступает кабелю марки КГ при эксплуатации в холодное время года, так как при отрицательных температурах становится жестким, а при сильных перегибах возрастает риск повреждения изоляции.
К преимуществам удлинителя можно отнести соответствие длины кабеля заявленным параметрам, эффективную работу аппарата защиты и наличие крючка для фиксации свободного конца. Недостатком является ошибка при обжиме наконечника.
Удлинитель Ресанта СУ-2х1-30/2 подходит для использования на дачных участках, в жилых домах и гаражах. Его мощности в 2200 Вт достаточно для подключения большинства бытовых электроприборов, таких как дренажные насосы, дрели и инверторные сварочные аппараты.
