Тепловизор RGK TL-60 представляет собой компактное устройство для оперативного мониторинга и анализа эффективности работы систем вентиляции, отопления и электропотребления как в жилых, так и в промышленных помещениях. Благодаря своим компактным размерам и ударопрочному корпусу, тепловизор удобен в эксплуатации и транспортировке. Для повышения удобства использования устройство может быть установлено на штатив с помощью резьбовой втулки.
Тепловизор RGK TL-60 обладает небольшими габаритами: его размеры составляют 7,6х7,6 см, а вес — всего 115 грамм, что делает его удобным для переноски и использования в различных условиях. Несмотря на компактность, данный прибор относится к среднему классу профессиональных тепловизоров и обеспечивает высокую точность измерений.
Управление тепловизором интуитивно понятно и не требует специальных навыков или технического образования. Интерфейс устройства прост и понятен, управление осуществляется с помощью двух кнопок. Процесс измерения температуры включает наведение на объект, нажатие кнопки спуска и сохранение полученного изображения на карту памяти. В комплекте с тепловизором предоставляется подробная инструкция на русском языке.
Технические характеристики
-
Диагональ экрана: 2,4 дюйма
-
Разрешение экрана: 320x240 пикселей
-
Частота обновления кадров: 9 Гц
-
Диапазон измерения температуры: от -10 °C до +400 °C
-
Погрешность измерения: ±2 °C
-
Поле зрения: 51°х38°
-
Спектральный диапазон ИК: 8-14 мкм
-
Тепловая чувствительность: ≤150 mK
-
Поддержка карт памяти: microSD
-
Ёмкость аккумулятора: 1300 мАч (Li-ion)
-
Время зарядки аккумулятора: 2,5 часа
-
Время работы без подзарядки: 3,5 часа
-
Габариты: 76х76х24 мм (ШхВхГ)
-
Вес: 115 г
-
Ударостойкость: выдерживает падение с высоты 1 метра
Тепловизор поставляется в компактной упаковке, дополнительно защищённой пластиковым контейнером для безопасной транспортировки. На упаковке приведены основные технические характеристики и функциональные возможности устройства.
Комплектация
-
Тепловизор
-
Карта памяти 16 ГБ
-
Кабель microUSB
-
Чехол для хранения
-
Документация

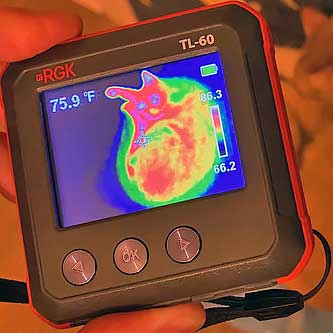

Внешний вид и конструкция
Тепловизор RGK TL-60 выполнен в компактном ударопрочном корпусе из матового пластика, устойчивого к повреждениям и царапинам. Корпус выдерживает падение с высоты до 1 метра, что обеспечивает его надёжность в эксплуатации.
На передней панели расположен цветной LCD TFT дисплей с диагональю 2,4 дюйма, не имеющий сенсорного управления. Под дисплеем находятся три основные кнопки управления. Все кнопки выполнены в виде физических переключателей, что обеспечивает удобство использования, особенно в условиях повышенной влажности или на открытом воздухе.
На верхней грани устройства расположены кнопка включения/выключения и кнопка спуска затвора. На задней стороне находится объектив инфракрасной камеры. Нижний торец устройства закрыт защитной шторкой от влаги и пыли, под которой расположены разъём microUSB для зарядки и слот для карты памяти microSD, включённой в комплект поставки.
Все снимки сохраняются на карту памяти в формате .bmp с разрешением 320х240 пикселей. Полученные изображения можно просматривать как с помощью встроенного дисплея тепловизора, так и на любом компьютере или ноутбуке.
Для установки на штатив тепловизор оснащён универсальной резьбовой втулкой, что позволяет использовать любой стандартный штатив для повышения точности измерений и удобства работы.
Питание и зарядка
Тепловизор оснащён встроенным несъёмным литий-ионным аккумулятором ёмкостью 1300 мАч. Полная зарядка аккумулятора через разъём microUSB занимает около 2,5 часов. На дисплее устройства отображается индикатор заряда, который меняет цвет с красного на зелёный после полной зарядки.
Настройка и использование
Тепловизор обеспечивает мгновенный результат измерений после включения, отображая данные на дисплее через 5 секунд. Встроенное меню настроек включает выбор единиц измерения температуры (°C или °F), настройку курсора для поиска горячих и холодных точек, выбор цветовой палитры (три варианта: «горячий металл», «радуга», «градации серого») и просмотр сохранённых изображений. Также предусмотрены дополнительные настройки для более точного анализа.
Применение
Тепловизор RGK TL-60 предназначен для использования в различных условиях, включая промышленные объекты и жилые помещения. Он позволяет оперативно выявлять тепловые потери, определять наиболее горячие и холодные точки в помещении, а также анализировать эффективность работы систем отопления и вентиляции. Сохранённые изображения могут быть детально изучены на компьютере для более точного анализа.
Преимущества и недостатки
Преимущества:
-
Компактные размеры и небольшой вес
-
Полная комплектация
-
Простота использования
-
Мгновенный результат измерений
-
Профессиональные параметры измерений (диапазон температур от -10 °C до +400 °C)
-
Возможность определения горячих и холодных точек
-
Сигнализация о достижении высоких или низких температур
Недостатки:
-
Не выявлены
Заключение
Тепловизор RGK TL-60 представляет собой компактное и лёгкое устройство, обеспечивающее профессиональные результаты измерений. Благодаря простоте использования, возможности сохранения данных на карту памяти и наличию стандартной резьбовой втулки для установки на штатив, данный прибор является универсальным инструментом для мониторинга тепловых процессов как в жилых, так и в промышленных условиях.
