Обзор станка для заточки пильных цепей от компании Ресанта
В преддверии дачного сезона многие пользователи активно используют цепные пилы для обработки древесины, ремонта и строительства. Однако при интенсивной эксплуатации пильная цепь может потерять свою остроту, что негативно сказывается на качестве пиления. Приобретение новой цепи является затратным решением, а ручная заточка — трудоемким процессом. В данной статье представлен обзор заточного станка от компании Ресанта, который предназначен для поддержания остроты пильных цепей.
Технические характеристики
-
Мощность электродвигателя: 220 Вт
-
Посадочный диаметр заточного диска: 10 мм
-
Толщина заточного диска: 3,2 мм
-
Диаметр заточного диска: 100 мм
-
Частота вращения заточного диска: 6000 об/мин
-
Класс изделия: бытовой
-
Наличие защитного экрана: да
-
Тип электродвигателя: щеточный
-
Масса: 2 кг
Упаковка и комплектация
Станок поставляется в картонной коробке, оформленной в фирменном стиле компании. На лицевой стороне коробки размещена цветная фотография внешнего вида изделия, а также информация о производителе, модели и ключевых преимуществах:
-
Надежная фиксация пильной цепи
-
Прочная литая опорная конструкция, обеспечивающая устойчивость
-
Защитный экран
-
Удобная рукоятка для подъема и опускания пильной части
На боковой стороне коробки указаны технические параметры станка.
Внутри коробки все компоненты упакованы в отдельные полиэтиленовые пакеты. Станок поставляется в разобранном виде: отдельно основание, станок и пакет с ключами. В комплект входят гаечный ключ и головка с поворотным рычагом для сборки станка.
Внешний вид и конструкция
Основание станка выполнено из литой формы и имеет фиксирующую часть, которая крепится к верстаку. На основании также расположен станок для фиксации пильной цепи, оснащенный прессом для зажима хвостовика цепи и упором для поджимания зуба цепи к заточному диску.
С обратной стороны основания находится винт для регулировки глубины погружения заточного диска. Винт оснащен резиновым наконечником, который предотвращает его поворот и глубокое погружение диска.
Корпус станка изготовлен из глянцевого серого пластика и имеет красную наклейку с логотипом производителя. Через вентиляционные прорези в корпусе видна пластиковая шестерня электродвигателя. На верхней части корпуса расположена пластиковая ручка для опускания станка на пильную цепь.
На обратной стороне корпуса находится наклейка с информацией о модели, параметрах питания и дате сборки. Указаны мощность двигателя (220 Вт), частота вращения диска (6000 об/мин), диаметр диска (100 мм) и посадочный диаметр (10 мм). Также указаны страна-производитель и серийный номер.
Сетевой кабель длиной около 1,5 метра оснащен евровилкой и защищен гибкой резиновой втулкой на входе в корпус станка. Сборка корпуса осуществляется при помощи винтов. Лючков для замены щеток электродвигателя не предусмотрено, однако, исходя из характера работы станка, их замена может не потребоваться на протяжении всего срока службы.
С противоположной стороны корпуса расположено крепление заточного диска, защищенное защитным экраном. Для фиксации станка на основании используется болт с гайкой и резиновым ограничителем, который уже установлен на основании. В корпусе станка предусмотрено отверстие для этого болта.
Эксплуатация
Для начала необходимо собрать станок. Для этого следует раскрутить гайку на болте крепления основания, извлечь болт, установить станок на посадочное место и вставить болт обратно, продев его через специальное отверстие в корпусе устройства. Затем необходимо затянуть гайку с помощью комплектного ключа и головки.
Основание станка выполнено из металла и имеет надежные крепления для фиксации к верстаку, которые могут быть выполнены с использованием болтов. В комплект станка болты не входят, их выбор зависит от условий эксплуатации. Для тестирования станка его можно разместить на устойчивой горизонтальной поверхности, например, на столе или верстаке.
Для проведения заточки цепи необходимо выполнить следующие шаги:
-
Снять защитный экран, открутив два винта, расположенных с противоположных сторон защитного кожуха.
-
Открутить еще один винт, расположенный на боковой стороне кожуха со стороны ручки, для снятия металлического защитного кожуха.
-
Снять гайку фиксации заточного диска, используя комплектный ключ и головку. Заточный диск удерживается на валу двумя толстыми металлическими кольцами и гайкой с фиксатором резьбы.
После выполнения этих шагов открывается доступ к заточному диску и его креплению.
Процесс заточки

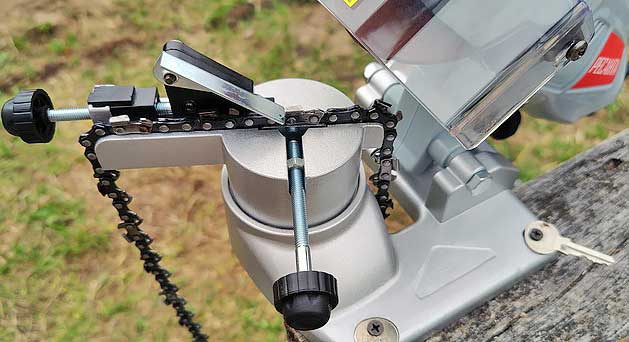

Для проведения заточки цепи необходимо установить гребни цепи в специальные тиски. Тиски представляют собой две металлические пластины, между которыми устанавливается гребень цепи. Пластины притягиваются друг к другу при помощи специального винта с пластиковым барашком.
Металлические пластины тисков устанавливаются в соответствующие посадочные места, после чего в них заводится гребень цепи. Затем при помощи металлического упора прижимается режущий зуб цепи, чтобы предотвратить его движение во время обработки.
Звено цепи необходимо расположить так, чтобы заточный диск едва касался грани острия режущего зуба при опускании станка. Для настройки максимальной глубины опускания заточного диска необходимо отрегулировать упор соответствующего винта в корпусе устройства.
После настройки станка необходимо перевести переключатель питания на верхней стороне под ручкой станка в положение "включено". Заточный диск начинает вращение, и станок опускается на пильную цепь, затачивая режущую кромку зуба.
После заточки одного зуба необходимо освободить цепь от зажима тисками и перейти к следующему зубу, соблюдая тот же угол заточки. Рекомендуется затачивать через один зуб. После заточки всех зубьев, направленных в одну сторону, необходимо изменить угол заточки на отрицательный и заточить все зубья, направленные в другую сторону.
Заключение
Заточный станок от компании Ресанта является надежным и простым в использовании инструментом для поддержания остроты пильных цепей. Конструкция станка обеспечивает точное и эффективное затачивание цепи, а наличие защитного экрана и удобная рукоятка делают работу безопасной и комфортной.
