Точильный станок HUTER ECS-100: техническое описание и анализ
Точильный станок HUTER ECS-100 предназначен для профессионального обслуживания цепей электрических и бензиновых пил. Он обеспечивает высокую точность заточки, что позволяет увеличить производительность и продлить срок службы режущего инструмента. В данном обзоре рассмотрены технические характеристики, особенности конструкции, комплектация и эксплуатационные качества станка.
Упаковка и комплектация

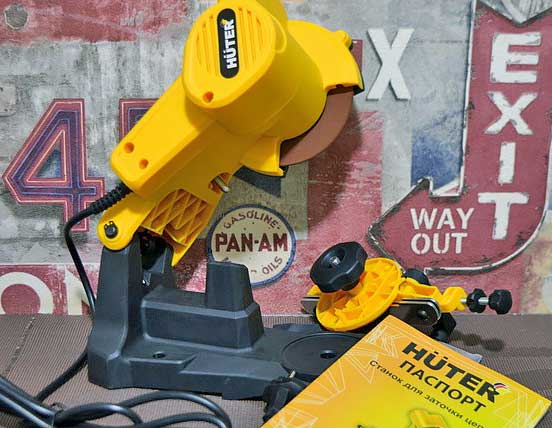

Станок поставляется в картонной коробке жёлто-чёрных тонов с изображением устройства и указанием основных технических характеристик. Внутри станок стянут нейлоновой стяжкой, что позволяет уменьшить его габариты при транспортировке. В комплект поставки входят:
-
Точильный станок HUTER ECS-100.
-
Паспорт изделия.
-
Гарантийный талон.
Инструкция по эксплуатации подробно описывает процесс настройки, обслуживания и подготовки станка к работе. В документе приведены иллюстрации, которые облегчают процесс ознакомления с устройством.
Внешний вид и конструкция
Рабочий стол станка поставляется отдельно и требует установки на твёрдую ровную поверхность. Для этого станок фиксируется с помощью ограничителей, установленных на основании, и закрепляется метизами (саморезы или винты соответствующего диаметра). Рабочий стол может быть подвижным относительно основания, что позволяет регулировать его положение.
На верхней подвижной части станка установлен заточной диск, который приводится в движение электродвигателем. Для удобства работы верхняя часть поднимается автоматически благодаря пружинному механизму. На верхней платформе также расположены выключатель, болт ограничителя глубины и заточной круг. Сборка станка выполнена качественно, без люфтов и других дефектов.
В верхней части станка предусмотрена ручка, позволяющая после включения электродвигателя опустить верхнюю часть для заточки зуба. Провод питания длиной около 2 метров обеспечивает удобство размещения инструмента. На конце провода установлен резиновый кембрик, предотвращающий перегиб.
Диск защищён пластиковым кожухом, который можно легко снять для замены диска. Металлический штифт с пружинным механизмом обеспечивает надёжную фиксацию диска в рабочем положении.
Внутреннее устройство
Для разборки станка необходимо снять защитную крышку, открутив три винта. Под крышкой находится пластиковая шайба, удерживающая диск на направляющей, и металлический вал с резьбой. Для доступа к электродвигателю необходимо открутить четыре винта, удерживающих крышку с обратной стороны. Под крышкой расположена плата управления и электродвигатель.
На плате управления установлен дополнительный предохранитель и фильтрующие элементы, предотвращающие передачу помех в электрическую сеть. Плата выполнена с качественной пайкой, без распаянных элементов. Электродвигатель работает на постоянном токе, что упрощает замену графитовых щёток. Обойма электродвигателя изготовлена из железа, что способствует эффективному отводу тепла.
Работа с точильным станком
Перед началом работы станок необходимо надёжно закрепить на рабочем столе. Это предотвратит случайное падение устройства во время эксплуатации. Перед заточкой цепи необходимо проверить её на наличие повреждений заклепок или звеньев. При обнаружении дефектов рекомендуется заменить звено или всю цепь.
Для установки цепи в станок необходимо направить режущую часть зубьев в сторону заточного диска и натянуть цепь так, чтобы установочный клин зафиксировался на цепи, а диск слегка соприкасался с режущей кромкой зуба. Затем необходимо выбрать необходимый угол заточки путём вращения рабочего стола и затянуть фиксирующую гайку.
Ручка затяжки цепи должна свободно скользить по направляющим в крайнем левом положении и надёжно удерживаться в крайнем правом положении. После фиксации цепи необходимо отрегулировать глубину заточки зуба с помощью винта, расположенного на откидной части станка.
После настройки станок подключается к электрической розетке. Производитель рекомендует выключать станок после обработки зуба и дожидаться полной остановки диска перед настройкой на следующий зуб. Для этого ослабляется ручка затяжки, цепь продвигается по направляющим в направлении от стопора, выбирается следующий зуб и производится заточка.
После заточки всех зубьев необходимо изменить направление заточки, выбрать оптимальный угол и произвести манипуляции до тех пор, пока все элементы цепи не будут острыми.
Примеры работы
Примеры зубьев до и после заточки можно посмотреть в небольшой видеопрезентации. Замеры шума во время работы на расстоянии 0,5 метра от станка и мощности без нагрузки также приведены в описании.
Выводы
Точильный станок HUTER ECS-100 является эффективным и удобным решением для обслуживания цепей электрических и бензиновых пил. Устройство обеспечивает высокую точность заточки и не требует значительных усилий при эксплуатации.
Основные преимущества станка включают:
-
Простота настройки и использования.
-
Качественное выполнение заточки.
-
Отсутствие нагрева двигателя при длительной работе.
-
Достаточная мощность для выполнения задач.
К недостаткам можно отнести отсутствие возможности установки на любых поверхностях с использованием быстросъёмного крепления. Однако данный недостаток компенсируется высокой эффективностью и удобством использования станка.
