Анализ аккумуляторного инструмента Bort BAB-20X-BLK

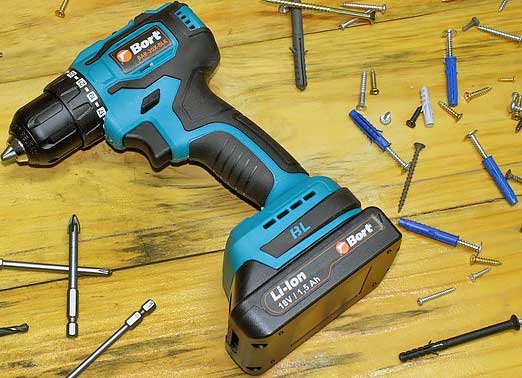

Недавно компания Bort представила новую модель аккумуляторного инструмента — дрель-шуруповерт BAB-20X-BLK с бесщеточным двигателем. В данной статье представлен детальный анализ технических характеристик, комплектации, внешнего вида и результатов тестирования данного инструмента.
Технические характеристики
- Параметр - Значение - - --- - --- - - Тип двигателя - Бесщеточный - - Частота вращения на холостом ходу (1 скорость) - До 400 об/мин - - Частота вращения на холостом ходу (2 скорость) - До 1400 об/мин - - Крутящий момент - 50 Нм - - Питание - Li-ion аккумулятор 18 В, 1,5 Ач - - Максимальный диаметр сверления (металл) - 10 мм - - Максимальный диаметр сверления (дерево) - 23 мм - - Габариты (ДхШхВ) шуруповерта с АКБ - 160х75х230 мм - - Габариты (ДхШхВ) чемодана в сборе - 310х280х90 мм - - Вес шуруповерта с АКБ - 1,1 кг - - Вес чемодана в сборе - 2,1 кг -
Упаковка и комплектация
Дрель-шуруповерт Bort BAB-20X-BLK поставляется в пластиковом чемодане черного цвета. В комплект входят две аккумуляторные батареи, зарядное устройство и чемодан для хранения и транспортировки.
Внешний вид
Чемодан
Чемодан изготовлен из черного пластика. Защелки пластиковые, фиксируют чемодан надежно. Половины чемодана соединены пластиковой петлей по всей длине. На чемодане нет опознавательных знаков принадлежности к бренду Bort. В процессе транспортировки одна из стенок чемодана лопнула.
Компоновка чемодана не претерпела изменений по сравнению с предыдущими моделями. Места для аккумуляторных батарей широкие для их расположения на ребре, но узкие для расположения плашмя, что может быть связано с использованием Ni-Cd батарей в предыдущих моделях. Чемодан имеет отделения для оснастки и крепежа, а также небольшой органайзер.
Шуруповерт
Шуруповерт Bort BAB-20X-BLK оснащен быстрозажимным одномуфтовым патроном, блокировкой вала, регулировкой оборотов (2 скорости), функцией быстрой остановки двигателя и бесщеточным двигателем. Защита от перегрузки отсутствует.
Основание шуруповерта по периметру имеет резиновую вставку. Питание осуществляется через двухконтактное соединение. Аккумуляторная батарея задвигается по салазкам и фиксируется подпружиненной защелкой. Один из контактов имеет следы коррозии. Скоба для подвешивания шуруповерта и темляк не предусмотрены.
На внешней стороне основания находятся индикаторы заряда батареи и включенного реверса. Рядом с индикатором заряда предусмотрена выпуклость, где должна была находиться кнопка проверки заряда аккумулятора, но в данной модели эта функция отсутствует. Индикация включается во время работы.
Рукоятка шуруповерта имеет резиновые вставки и удобно лежит в руке. Регулировка частоты вращения осуществляется через кнопку. Над кнопкой расположен светодиод подсветки рабочей области, который можно было бы разместить в основании для более эффективного освещения.
Шуруповерт имеет свободный ход кнопки, что удобно для включения подсветки и индикатора заряда. Также предусмотрен таймер на 10 секунд для их отключения после работы.
Аккумуляторы
Аккумуляторные батареи Li-ion имеют номинальное напряжение 18 В и емкость 1,5 Ач. Размеры каждой батареи составляют 115х75х50 мм, вес — 330 г. Аккумуляторы имеют три контакта для подключения. В задней части батареи присутствует перфорация. Зарядка осуществляется через гнездо DS-261. От облоя обработана только защёлка.
Зарядное устройство
Зарядное устройство компактное, выполнено из тонкого пластика. Имеет индикатор состояния, который горит красным во время зарядки и зеленым после ее завершения. Длина кабеля составляет 0,6 м, штекер подключения — NP-117A (5,5x2,5 мм). Выходное напряжение без нагрузки — 22 В, с нагрузкой снижается на 1 В. Ток заряда не превышает 500 мА.
Разбор
Шуруповерт
После разборки шуруповерта можно увидеть, что пуск двигателя и регулировка частоты вращения осуществляются кнопкой ZLB KR13. Реверс и блокировка нажатия встроены в кнопку. От кнопки до платы управления тянется шестипроводный шлейф, концы которого обжаты в разъем. Плата управления залита компаундом и имеет несколько выводов для пайки проводов. Места пайки не очищены от флюса. Двигатель бесщеточный, маркировка отсутствует. Статор фиксируется в корпусе за счет пазов, сформированных ламелями. На вал ротора установлены шариковые подшипники 624Z. Подшипник в задней части корпуса вращается посредственно.
Сняв патрон, можно получить доступ к регулятору момента. Поворотом регулировочного кольца пружины поджимают шарики, предотвращая проворот венца внутри редуктора. Шпиндель имеет резьбу 3/8”24UNF. Внутренняя резьба для контрящего винта — М5, хотя в руководстве указано М6. Вал установлен на шариковом подшипнике 6800RS. Корпус редуктора пластиковый, водила, сателлиты и венцы — металлические. Блокировка вала состоит из трех направляющих и трех бочонков. Смазки достаточно, но местами она суховата и комкуется. Редуктор выполнен качественно.
Аккумуляторы
Для вскрытия аккумулятора необходимо снять наклейки по бокам и вывернуть четыре самореза. Батарея состоит из пяти Li-ion аккумуляторов типоразмера 18650 с емкостью 2000 мАч. Плата балансировки и заряда крепится двумя саморезами. В процессе сборки один из саморезов был вкручен неправильно, что привело к болтанию платы. Плата покрыта лаком и собрана на базе микросхемы MCL8051LSABA и пары N-канальных транзисторов YJD80N03B. Место под датчик температуры отсутствует.
Зарядное устройство
Зарядное устройство представляет собой импульсный блок питания с выходным напряжением 20 В, собранный на базе контроллера DP25136. Также в схеме присутствуют диодный мост MB10F, трансформатор 21V-6YJ и операционный усилитель LM358. Плата не покрыта лаком.
Тестирование
Проверка люфта
Установлена длинная бита, шуруповерт закреплен, люфт небольшой. Свободный ход вала обусловлен конструкцией блокировки вала. Осевое биение сверла отсутствует, что является положительным результатом.
Проверка частоты вращения
Заявленные значения частоты вращения (400 об/мин на 1 скорости и 1400 об/мин на 2 скорости) соответствуют фактическим показателям. Небольшое отклонение на 2 скорости не критично.
Проверка сверления
Шуруповерт успешно справляется со сверлением отверстий в металле.
Проверка муфты
При вкручивании самореза в мягкую древесину с выставленным регулятором момента в 1 положении ограничение момента сработало только на саморезе 3х16 мм, более мелкий крепеж не ощущался. При вкручивании шурупа 8х140 мм муфта сработала в максимальном положении 24.
Подсветка
Подсветка расположена под патроном, что приводит к затенению значительной части рабочей зоны. При использовании бит разной длины степень освещенности меняется. Глянцевые поверхности отражают больше света, улучшая освещенность. Для шуруповертов такой конструкции расположение подсветки является недостатком.
Нагрев
При продолжительной работе шуруповерт нагревается, особенно в задней части корпуса в зоне двигателя. Разница температуры с окружающей средой может достигать 30°C.
Заключение
Дрель-шуруповерт Bort BAB-20X-BLK представляет собой качественный бытовой инструмент с бесщеточным двигателем и блокировкой вала. Основные достоинства: наличие чемодана для хранения и транспортировки, функция быстрой остановки двигателя, металлический редуктор, отсутствие осевого биения и соответствие заявленной частоте вращения. Однако имеются недостатки: отсутствие защиты от перегрузки, датчика температуры на АКБ и темляка для подвешивания шуруповерта.
В целом, инструмент заслуживает внимания как надежный и функциональный инструмент для бытовых нужд.
