Рассмотрим сетевой фильтр-удлинитель с тремя портами USB от компании Harper — Harper UCH-530, который является распространённым и востребованным устройством в домашнем хозяйстве.
Технические характеристики
Входное напряжение: 220–250 В, 50 Гц.
Максимальная мощность: 4000 Вт.
Предохранитель: 16 А.
Количество розеток Schuko: 5 шт.
Количество портов USB: 3 шт.
Максимальный ток USB: 2,4 А на порт, 3,4 А на три порта.
Длина шнура: 1,5 м.
Размеры: 358 × 55 × 41 мм.
Вес: 674 г.
Цвет: белый.
В комплект поставки входит сетевой фильтр и инструкция по эксплуатации.
Внешний вид
Корпус Harper UCH-530 изготовлен из белого пластика. Матовое покрытие расположено сверху и снизу, глянцевое — по бокам. Глянцевые боковые поверхности защищены транспортировочной плёнкой.

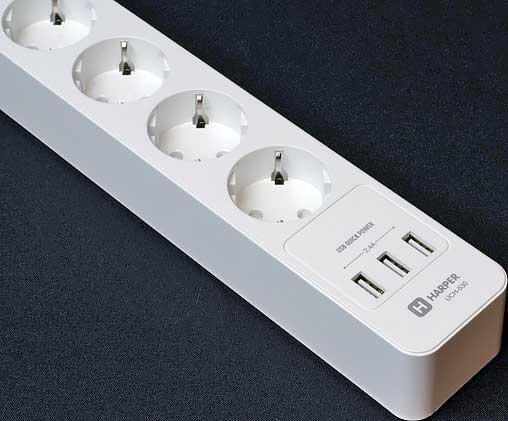

На верхней части корпуса длиной около 36 см расположены: клавишный выключатель, пять розеток типа F, три USB-порта, логотип и название бренда и модели. Рядом с выключателем находятся светодиодные индикаторы заземления и защиты от перенапряжения, а также индикатор включения. Все индикаторы расположены внутри корпуса и слабо заметны при естественном освещении.
Производитель рекомендует подключать удлинитель только к розеткам с заземлением, что указано в инструкции. Стандартные розетки Schuko (16 А/250 В) оснащены защитными шторками для повышения электробезопасности и предотвращения попадания мусора. Шторки качественные, вилки вставляются легко и без усилий.
Три USB-порта выделены в отдельный блок с подписью USB QUICK POWER, что указывает на способность каждого порта выдавать до 2,4 А. В центре нижней части корпуса расположена наклейка с техническими характеристиками устройства, а также два монтажных отверстия и четыре противоскользящие ножки/заглушки. Ножки расположены по углам, а оставшиеся заглушки выступают ниже на 1–1,5 мм.
Вилка гибридного типа CEE 7/7 рассчитана на работу до 16 А/250 В и выходит из корпуса через отдельный элемент.
Внутреннее устройство
Для доступа к внутренним компонентам необходимо извлечь четыре ножки/заглушки и открутить винты с внутренним треугольным шлицем. После снятия нижней крышки можно увидеть основную плату, к которой припаяны сетевые провода. На плате размещена кнопка с «обвязкой», три варистора VDR-14D471 (470 В) и два термопредохранителя Aupo A2-5A-F (115°C/250 В). Варисторы и термопредохранители защищены термоусадкой.
Пайка кнопки и силовых проводников выполнена вручную, флюс не удалён (вероятно, использовалась канифоль). Плавкий предохранитель расположен внутри корпуса кнопки. Разобрать корпус выключателя и определить тип установленного предохранителя не удалось.
На противоположной стороне платы находится преобразователь для USB-портов, собранный на микросхеме CRE6359, трансформаторе EE1610-500V340B и конденсаторах. Провода от основной платы к розеткам крепятся методом «сварки», а от платы USB-портов — пайкой.
Тестирование
Тестирование сетевого фильтра включает проверку нагрузочной способности USB-портов и розеток 230 В.
Тестирование нагрузочной способности USB-портов
Производитель заявляет возможность выдачи до 2,4 А по одному порту. Для проверки этого утверждения и стабильности напряжения при различных токах был использован мультиметр Uni-T UT61C.
- Сила тока, А - Напряжение, В - -------------------------------- - 1 - 5,16 - - 2 - 5,14 - - 2,5 - 5,12 - - 3 - 5,09 -
Результаты тестирования показали стабильность напряжения при различных токах. Работоспособность при токе 3 А проверялась в течение 5 минут, остальные режимы — в течение часа.
Для проверки нагрузочной способности всех трёх портов одновременно была использована формула 0,82 + 0,86 + 1,78 А, что составило общий ток 3,46 А.
- Сила тока, А - Напряжение, В - ---------------------------------- - 3,46 - 5,15 -
Заявленные характеристики соответствуют реальным. При попытке увеличить суммарный ток до 3,65–3,68 А нагрузка отключалась из-за срабатывания защиты от перегрузки. Уменьшение нагрузки на 0,5–1 А восстанавливало работоспособность устройства.
Проверка подтвердила наличие защиты от короткого замыкания на всех портах. Снятие защиты происходит только после устранения замыкания.
Нагрузочная способность розеток 230 В
Часовое тестирование под нагрузкой показало, что Harper UCH-530 работает без нареканий. Нагрев корпуса, сетевой вилки или кабеля не превысил 30 °C.
В качестве нагрузки использовались два обогревателя общей мощностью 3457 Вт при напряжении питания 228 В, что дало силу тока 15,16 А.
Заключение
По результатам тестирования и повседневной эксплуатации не было выявлено недостатков у Harper UCH-530. Это надёжный сетевой фильтр-удлинитель с тремя USB-портами, рассчитанный на работу с токами до 16 А и оснащённый защитой от перенапряжения.
Достоинства:
-
Рассчитан на работу с токами до 16 А.
-
Наличие фильтра от перенапряжения и хороший общий уровень изготовления.
-
Три USB-порта.
-
Доступная цена среди приборов с аналогичными характеристиками.
Недостатки:
-
Отсутствие поддержки актуальных технологий быстрой зарядки (QC 3.0/4.0).
-
Наличие предохранителя в корпусе кнопки включения.
