Токовые клещи RGK CM-10: обзор характеристик и функциональных возможностей
Токовые клещи RGK CM-10 представляют собой специализированный инструмент, предназначенный для измерения переменного электрического тока. Устройство также оснащено базовым функционалом мультиметра, что расширяет его применение как в профессиональной сфере электроэнергетики, так и в бытовых условиях.
Внешний вид и комплектация
Прибор поставляется в компактной картонной коробке белого цвета, на которой нанесено название модели и схематическое изображение основных функций устройства. На боковых и задней стенках коробки размещены краткие технические характеристики и ключевые возможности токовых клещей.

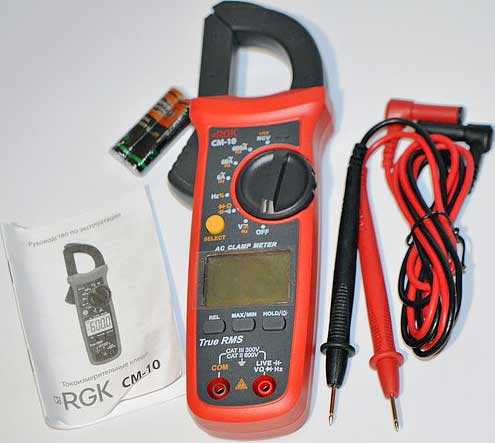

В комплект поставки входят:
-
токовые клещи RGK CM-10;
-
защитный чехол;
-
две батареи типа AAA;
-
руководство пользователя;
-
измерительные щупы с "Г"-образными штекерами и дополнительными заглушками.
Длина провода щупов составляет около 1 метра, что обеспечивает удобство при проведении измерений. Изоляция выполнена из пластика, который может твердеть при низких температурах, но сохраняет частичную гибкость. Щупы не разборные, с рифленой поверхностью и ограничителем на конце.
Для хранения и транспортировки устройства предусмотрен чехол с застежкой-молнией. Внутри чехла предусмотрены отделения для размещения клещей, щупов и руководства пользователя.
Технические характеристики
-
Отображение информации: 6099 единиц счета, 2 измерения в секунду, базовая погрешность 1%.
-
Диапазоны измерений и погрешности:
-
Максимальное постоянное напряжение (U-): 600 В, погрешность ±(0.5% + 2).
-
Максимальное переменное напряжение (U~): 600 В, погрешность ±(0.8% + 5).
-
Максимальный переменный ток (A~): 600 А, погрешность ±(2% + 10).
-
Максимальное сопротивление: 60000000 Ом, минимальное сопротивление: 600 Ом, погрешность ±(0.8% + 2).
-
Максимальная ёмкость: 60000 мкФ, минимальная ёмкость: 6 нФ, погрешность ±(4% + 5).
-
Максимальная частота: 10 МГц, минимальная частота: 10 Гц, погрешность ±(0.1% + 4).
-
-
Функции: ручной выбор диапазонов измерений, режим удержания данных (Hold), подсветка дисплея, автоматическое отключение, звуковые сигналы.
-
Безопасность и условия эксплуатации: максимальное рабочее напряжение 600 В, стандарты безопасности CAT III 300 В, CAT II 600 В, диапазон рабочих температур от 0 до +40 °С, диапазон рабочей влажности 0–80%.
-
Особенности: максимальный диаметр проводника для измерения 28 мм, габариты: ширина 63 мм, высота 215 мм, толщина 36 мм, вес 248 г.
Функциональные возможности
Токовые клещи RGK CM-10 оснащены многофункциональной системой управления, включающей селектор режимов, кнопки выбора подрежимов, фиксации данных, измерения максимальных и минимальных значений, а также относительных измерений.
Селектор режимов работы имеет интуитивно понятный интерфейс, где против каждой позиции переключателя указаны тип измерений и максимальное значение белым цветом, а дополнительные измерения доступны при переключении желтой кнопкой.
Кнопка SELECT позволяет выбрать режим измерений и переключаться между переменным (AC) и постоянным (DC) током, а также включать/отключать измерение частоты (Hz).
Кнопка HOLD/BACKLIGHT используется для фиксации данных на дисплее и включения подсветки.
Кнопка MAX/MIN предназначена для измерения максимальных и минимальных значений напряжения, тока и сопротивления.
Кнопка REL запускает режим относительных измерений, позволяя сохранять текущее значение в качестве точки отсчета для последующих измерений.
Безопасность и конструкция
Токовые клещи RGK CM-10 соответствуют стандартам безопасности CAT III 300 В и CAT II 600 В, что обеспечивает их безопасное использование в электроустановках. Устройство оснащено раздвижными контактами для обхвата проводника и металлическими пластинами внутри для проведения измерений.
Открытие клещей осуществляется клавишей на левой грани устройства, что обеспечивает надежное удержание инструмента. С тыльной стороны предусмотрена откидная крышка для установки элементов питания.
Заключение
Токовые клещи RGK CM-10 представляют собой многофункциональный инструмент, соответствующий всем стандартам безопасности для работы в электроустановках и обладающий широким спектром функциональных возможностей. Устройство обеспечивает высокую точность измерений и удобство в эксплуатации благодаря эргономичному дизайну и качественной сборке.
