В данной статье представлен обзор электронного измерительного прибора DEKO TT 065-0180, предназначенного для определения толщины лакокрасочного покрытия металлических поверхностей. Прибор был приобретен для проведения диагностики окрашенных автомобильных деталей. Измерение осуществляется методом вихретокового контроля с погрешностью не более 2%. Диапазон измерений прибора составляет от 100 до 2000 микрометров.
Внешний вид и комплектация
Прибор поставляется в картонной упаковке бело-синей цветовой гаммы. На лицевой стороне упаковки размещена фотография устройства и информация о его основных характеристиках. Верхняя часть упаковки содержит логотип и наименование компании-производителя. С обратной стороны упаковки приводится описание принципа работы прибора и перечень материалов, с которыми он может быть использован. В нижней части упаковки указаны знак соответствия ЕАС, артикул товара и штрих-код. Верхняя крышка упаковки защищена прозрачной пленкой с фирменным оформлением, что гарантирует отсутствие использования прибора другими лицами до момента его приобретения.

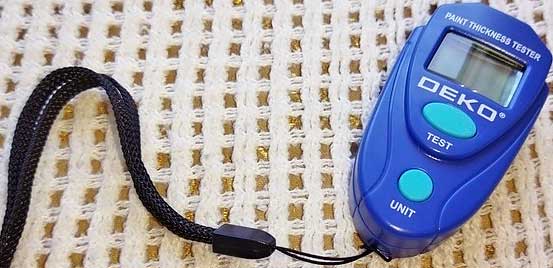

Внутри упаковки находится прозрачный пластиковый бокс с воздушной подушкой, в котором размещен комплект поставки. Комплект включает в себя сам прибор, ремешок для фиксации на запястье и руководство по эксплуатации на русском языке. Размеры устройства составляют 65 мм в длину, 125 мм в ширину и 30 мм в высоту, что позволяет сравнить его с брелоком автомобильной сигнализации. Корпус прибора имеет каплевидную форму с ребристыми краями и выполнен из пластика синего цвета с матовым покрытием. На верхней части лицевой стороны корпуса нанесено наименование типа прибора. Под ним расположен жидкокристаллический дисплей, на котором отображается информация о производителе. Ниже размещена большая клавиша "Test" и кнопка переключения единиц измерения "Unit".
С обратной стороны устройства клавиши управления отсутствуют. Там расположена круглая крышка батарейного отсека, оснащенная поворотным механизмом открывания. Для удобства извлечения элемента питания предусмотрен выступ. Внутри батарейного отсека находится элемент питания типа CR2032. Перед первым включением прибора необходимо удалить защитную пленку с батарейки.
В комплекте с прибором предоставляется ремешок из плетеного материала для удобства его ношения на запястье. Длина ремешка позволяет комфортно использовать устройство как при небольших, так и при крупных размерах руки.
После снятия крепежного винта, соединяющего две половины корпуса, можно отщелкнуть фиксаторы в передней части устройства и разделить его на две части. Нижняя пластиковая крышка не содержит электронных компонентов. На противоположной стороне размещена плата прибора, окрашенная в зеленый цвет. Работа прибора осуществляется под управлением микроконтроллера Holtek HT46R066B. Также на плате расположены генератор с 14-разрядным двоичным счетчиком (74HC4060D) и операционный усилитель Microchip Technology MCP6002I. Дополнительно на плате присутствуют два электролитических конденсатора Chengx с заявленной рабочей температурой до 105°C.
Руководство по эксплуатации, прилагаемое к прибору, содержит информацию о его функциональных возможностях и правилах использования.
Технические характеристики
- Характеристика - Значение - ----------------------------- - Модель - DEKO TT 065-0180 - - Принцип измерения - Вихретоковый контроль - - Материалы для измерения - Цветной металл, черный металл, шпатлевка - - Диапазон измерений - 0-2000 мкм / 0-80 мил - - Точность измерения - 2% + 0.1 мм / 2% + 4 мил - - Минимальная толщина - 0.1 мм - - Максимальная рабочая температура - 40°C - - Тип элемента питания - CR2032 - - Возможность передачи данных на ПК - Нет - - Габариты - 65 мм x 125 мм x 30 мм - - Вес - 0.04 кг - - Страна-производитель - Китай - - Гарантия от производителя - 12 месяцев -
Эксплуатация
Перед началом эксплуатации был проведен замер напряжения элемента питания, входящего в комплект поставки. Напряжение оказалось ниже номинального значения в 3.3 В и составило 3.09 В. На дисплее прибора имеется индикатор низкого заряда батареи, который не активировался. Тем не менее, для обеспечения корректной работы устройства была установлена новая батарейка CR2032 с напряжением 3.3 В.
Включение прибора осуществляется нажатием кнопки "Test". При активации устройства кратковременно загораются все индикаторы на дисплее, однако некоторые из них не функционируют в данной модели. После запуска прибора на дисплее отображаются две горизонтальные линии, что свидетельствует о его готовности к измерениям.
Для повышения точности измерений рекомендуется использовать функцию переключения единиц измерения с помощью кнопки "Unit".
Первоначально было проведено тестирование прибора на бытовой технике. Например, при измерении толщины лакокрасочного покрытия на холодильнике были получены значения от 2 мил до отсутствия идентификации покрытия в некоторых местах. Согласно инструкции, такие результаты могут быть получены при наличии под слоем краски металла, отличного от железа, алюминия или стали.
После этого были проведены измерения толщины лакокрасочного покрытия на автомобиле Hyundai Solaris второго поколения, который не подвергался шпатлевке и перекраске. Результаты измерений различных элементов кузова составили от 5 до 6 мил. Исключение составила неметаллическая крышка бензобака, на которой измерение провести не удалось.
Далее были проведены измерения на автомобиле Lada Largus, который ранее подвергался ремонту и покраске. На неповрежденных участках кузова прибор показал значения от 1 до 2 мил. В местах ремонта и покраски результаты измерений были значительно выше, например, 17 мил, что соответствует 0.5 мм. После проведения измерений в одной системе единиц нет необходимости повторно нажимать кнопки "Test" и "Unit". Измеренное значение сохраняется в памяти прибора до следующего нажатия кнопки "Test", даже если прибор был отсоединен от исследуемой поверхности. Для переключения на альтернативную систему единиц измерения достаточно нажать кнопку "Unit".
Максимальное значение, которое удалось измерить с помощью прибора, составило 50 мил, что соответствует приблизительно 1.5 мм. Следует отметить, что максимальный измеряемый слой лакокрасочного покрытия заявлен производителем в 2 мм. Таким образом, прибор позволяет определить участки кузова, обработанные шпатлевкой.
Преимущества и недостатки
Преимущества:
-
Доступная цена
-
Приемлемая точность измерений
-
Компактные размеры и наличие ремешка для ношения
Недостатки:
-
Невозможность определения перекрашенных элементов кузова без нанесения шпатлевки (для этого требуется более точное устройство)
Выводы
В результате использования толщиномера DEKO TT 065-0180 было установлено, что данное устройство может быть эффективно применено для поиска отремонтированных элементов кузова автомобилей. Основное назначение прибора заключается в выявлении участков кузова, обработанных шпатлевкой, а не в точной оценке толщины лакокрасочного покрытия. Для более детальной диагностики рекомендуется использовать профессиональные устройства с более высокой точностью измерений.
