Эволюция измерительных приборов привела к созданию лазерных дальномеров, которые благодаря своим компактным размерам, оперативности использования и высокой точности измерений получили широкое распространение как в профессиональной сфере, так и в быту. В данном обзоре представлен анализ одного из представителей лазерных дальномеров — Bosch GLM 500.
Согласно классификации производителя, данная модель относится к линейке Professional, которая характеризуется повышенной производительностью и надежностью. В ходе тестирования будет проведена проверка соответствия дальномера этим заявленным характеристикам. Прежде чем перейти к результатам тестирования, рассмотрим технические параметры прибора.
Технические характеристики
-
Диапазон измерений: 0,05 м — 50 м
-
Погрешность: ± 1,5 мм
-
Класс лазера / длина волны: 2 / 635 нм
-
Количество сохраняемых замеров: 20
-
Степень пыле-, влагозащиты: IP 54
-
Диапазон рабочих температур: -10 °C — +45 °C
-
Источник питания: 2 х ААА
-
Функция автовыключения: после 5 минут работы
-
Габариты (ШхВхГ): 45 мм х 106 мм х 24 мм
-
Вес с батарейками: 101 г
Комплектация и внешний вид

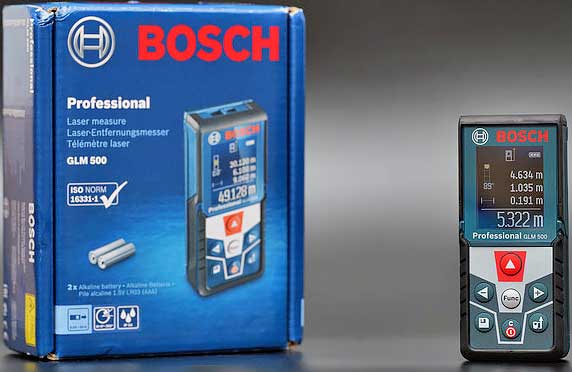

Прибор поставляется в компактной картонной упаковке, в которой находятся сам дальномер, инструкция на нескольких десятках языков и комплект батареек.
Лазерная рулетка имеет эргономичный прорезиненный корпус с габаритами 45 мм x 106 мм x 24 мм. На лицевой стороне расположен цветной дисплей диагональю 4,5 см, под которым находится управляющий блок с семью клавишами. Кнопки имеют короткий ход и тактильный отклик, что обеспечивает удобство использования, в том числе в перчатках.
В нижнем левом углу корпуса предусмотрена прорезь для ремешка, однако ее надежность вызывает сомнения. На задней грани устройства расположена информационная наклейка с техническими характеристиками лазера, датой и местом производства, а также пластиковая резьба под штатив 1/4 дюйма и крышка отсека для батареек.
Дальномер питается от двух элементов питания типа ААА, включая перезаряжаемые модели с напряжением 1,2 В. Излучатель и приемник размещены на верхней грани прибора, причем размеры приемника составляют 7 мм x 7 мм.
Функционал и возможности применения
Измерение расстояния
Заявленный диапазон измерений Bosch GLM 500 составляет от 5 см до 50 м. Для тестирования точности измерений использовались мерная линейка и геодезическая рулетка длиной 30 метров. В случае измерения минимальных расстояний плоскость отсчета была изменена на передний край, что позволило определить, что инструмент способен измерять расстояния от 45 мм.
Для проверки точности измерений на дальнем конце диапазона использовалась геодезическая рулетка. Результаты измерений показали высокую точность на всем диапазоне, включая максимальное расстояние, измеренное в помещении (52 м) и вне помещения под прямыми солнечными лучами (18 м).
Функция непрерывного измерения доступна через отдельное меню. При активации этой функции и нажатии кнопки измерения на дисплее отображается текущее расстояние. В помещении частота обновления составляет 2-3 измерения в секунду, что не вызывает дискомфорта. При резкой смене положения прибора возможны кратковременные задержки, не превышающие 1 секунды.
Следует отметить, что прибор не фиксирует минимальное и максимальное значения, полученные в ходе непрерывного измерения.
Сложение и вычитание результатов измерений
Дальномер позволяет складывать и вычитать результаты отдельных измерений, что может быть полезно при определении периметра сложных фигур или расчете количества материалов для выполнения различных задач.
Пузырьковый уровень и уклономер
Прибор оснащен датчиком наклона, который позволяет использовать его в качестве уровня и уклономера. Датчик наклона автоматически корректирует ориентацию дисплея в зависимости от положения устройства, что обеспечивает удобство работы.
Для активации функции уровня необходимо выбрать соответствующий пункт меню. В этом режиме на дисплее отображается индикация отклонения от горизонтали или вертикали. Точность определения отклонения от горизонтали была протестирована на координатно-измерительной машине, и результаты показали высокую точность.
Размеры прибора не позволяют использовать его в качестве полноценного уровня, однако наличие компактного уровня в кармане может быть полезным дополнением.
Режим косвенных измерений
Режим косвенных измерений предназначен для использования в ситуациях, когда прямое измерение невозможно, например, при наличии препятствий на траектории луча. Следует учитывать, что погрешность в этом режиме возрастает, и для повышения точности рекомендуется использовать штатив.
Дальномер предлагает три варианта косвенных измерений:
-
Косвенное измерение высоты: прибор должен быть установлен на одном уровне с нижней точкой измерения. Для получения искомого значения необходимо сделать одно измерение, наклонив инструмент вверх или вниз.
-
Двойное косвенное измерение высоты: для выполнения этого измерения необходимо сделать два измерения, следуя инструкциям на экране. Этот метод обладает большей универсальностью, но и большей погрешностью.
-
Косвенное измерение длины: методика аналогична первому случаю, однако на дисплее отображается длина до объекта.
Для оценки точности косвенных измерений были проведены тесты с использованием прямого и косвенных методов определения высоты. Результаты прямого измерения были приняты за базовые, а для повышения точности косвенных измерений использовался штатив с шаровой головкой.
Измерение площади и объема
Режимы измерения площади и объема основаны на последовательных прямых измерениях, результаты которых перемножаются. Полученные значения выводятся в соответствующих единицах измерения с тремя знаками после запятой.
Функция памяти
Прибор позволяет сохранять до 20 последних измерений, независимо от используемого режима. Для доступа к сохраненным данным необходимо нажать клавишу с изображением дискеты. Навигация по сохраненным измерениям осуществляется с помощью клавиш «-» и «+». При необходимости можно принудительно удалить сохраненное значение, нажав клавишу включения.
Функция разметки
Для нанесения разметки на поверхности необходимо выбрать режим непрерывного измерения и делать отметки по линии через заданное расстояние.
Впечатления от использования
Прорезиненный корпус и качественные материалы обеспечивают приятные тактильные ощущения при использовании прибора. Защита от пыли и влаги по стандарту IP54 гарантирует надежную работу устройства в условиях строительной площадки.
Одним из преимуществ модели является высокая скорость отклика. При включении кнопка измерения прибор готов к работе через полторы секунды. Датчик наклона работает с точностью до 0,1 градуса в режиме реального времени.
Цветной дисплей может быть неудобен для пользователей, которым приходится проводить измерения на открытом воздухе под прямыми солнечными лучами. В таких условиях читаемость экрана может быть затруднена.
Точность измерений в помещении соответствует заявленным характеристикам. Однако в солнечную погоду производительность прибора снижается, и время измерений может увеличиваться до 2-4 секунд.
Заключение
В результате тестирования модель Bosch GLM 500 продемонстрировала высокую точность, хорошую отзывчивость и надежность. Прибор является оптимальным выбором для пользователей, которым необходим точный и оперативный инструмент для работы в помещении, включая измерения косвенным методом.
В качестве уровня модель оказалась менее эффективной, хотя погрешность, превышающая заявленные 0,2°, не была выявлена.
Среди недостатков можно отметить плохо читаемый под прямыми солнечными лучами экран, отсутствие фиксации минимального и максимального значений в режиме непрерывного измерения, а также неполную комплектацию устройства, которая не включает очки, мишень и чехол.
