Обзор электронного конструктора «ЙОДО»
В рамках данного обзора был рассмотрен электронный конструктор «ЙОДО», который представляет собой комплект для самостоятельного создания различных электронных устройств. В обзоре рассмотрены упаковка, содержимое коробки, технические характеристики, программное обеспечение и примеры сборки устройств.
Упаковка
Коробка с конструктором имеет компактные размеры и оформлена в черно-белой гамме, напоминающей рисунок печатной платы. На лицевой стороне указаны наименование продукта, изображение компонентов, логотип компании и надпись «Первый эпизод», что предполагает выпуск дополнительных наборов. На обратной стороне размещена аннотация, перечень компонентов и предупреждение о рекомендуемом возрасте пользователей. Боковые стороны коробки содержат наклейку со штрих-кодом и информацией о производителе.
Содержимое коробки

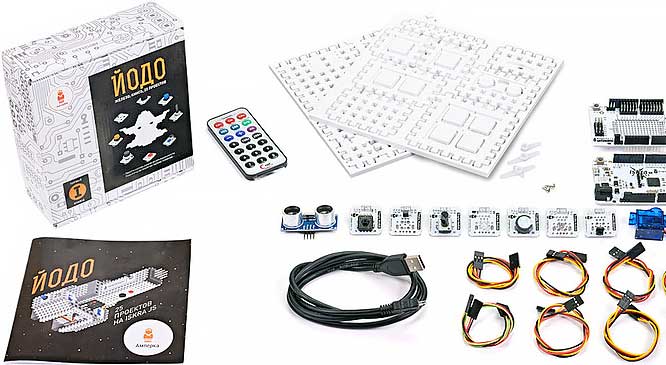

В комплекте поставки находится руководство пользователя на русском языке, содержащее инструкции по сборке устройств, а также несколько коробочек с компонентами, USB-кабель, пульт управления и канцелярский нож. На дне коробки расположена листовка с исправлением опечатки в инструкции и два листа с элементами для сборки корпусов устройств. Элементы корпусов, вероятно, были изготовлены с использованием фрезерного станка с ЧПУ, что требует аккуратного вырезания деталей с помощью канцелярского ножа.
Технические характеристики и основные компоненты
Основой набора является микрокомпьютер Iskra JS, основанный на платформе Espruino и совместимый с Arduino. Он оснащен 32-битным ядром ARM Cortex-M4, работающим на частоте 168 МГц. Микрокомпьютер имеет 1 МБ флеш-памяти и 192 КБ оперативной памяти. Питание осуществляется через порт микро-USB или внешний блок питания, который не входит в комплект. Для подключения внешних устройств используется Arduino-совместимая плата расширения Troyka Shield, к которой подключаются датчики и другие устройства через стандартные 3-проводные шлейфы.
Компоненты конструктора
В набор входят следующие компоненты: тактовая кнопка, потенциометр, ИК-приёмник, ИК-пульт управления, светодиод, датчик освещённости, зуммер, ультразвуковой дальномер, термометр, сервопривод и набор элементов из ПВХ для сборки корпусов.
Программное обеспечение
Для управления устройствами и программирования необходимо установить среду разработки Espruino Web IDE, которая работает в браузере Google Chrome. В процессе установки рекомендуется обновить прошивку микрокомпьютера до последней версии.
Примеры сборки устройств
В руководстве пользователя представлены схемы для сборки 25 различных устройств, включая умное освещение, телеграф, термометр, парктроник и сканер ИК-пультов. Рассмотрим примеры сборки нескольких устройств.
-
Умное освещение
Устройство собирается по схеме, подключению к компьютеру и загрузке программы. При первом запуске возникли ошибки из-за отсутствия необходимых переменных среды и обновления прошивки. После выполнения всех действий устройство заработало корректно.
-
EXCEL-РОБОТ
Устройство предназначено для измерения уровня освещения и температуры воздуха с последующей записью данных в файл Excel. Однако при сборке возникла проблема с передачей данных на компьютер, так как устройство было опознано как USB-клавиатура. Для решения проблемы была использована программа Serial Projector, которая позволила отобразить данные на экране ноутбука.
-
Ультразвуковая линейка
Устройство работает по принципу эхолокации и собирается за несколько минут. После сборки оно заработало без проблем.
Выводы
Конструктор «ЙОДО» является отличным инструментом для знакомства с основами электроники и программирования. Он содержит подробные инструкции и примеры создания устройств на базе Arduino-подобных платформ. Однако в инструкции недостаточно подробно описан процесс установки и настройки программного обеспечения, а также не указана необходимость доступа в интернет при загрузке программы на устройство. Кроме того, детали для сборки корпусов устройств могут вызывать затруднения из-за недостаточной прочности соединений.
Постскриптум
Благодарим компании и «Амперка» за предоставленный для обзора конструктор.
"
