Обзор охранного комплекса ИПРо-6 с беспроводной GSM сигнализацией «Контроль проникновения»
Защита домашнего пространства является актуальной задачей для владельцев загородных домов, гаражей и других помещений, расположенных на значительном удалении от основного жилья. Традиционные методы охраны, такие как найм сторожа или установка решеток на окна и запирание дверей, могут быть неэффективны в случае с квартирами или офисами в многоквартирных домах. В таких ситуациях целесообразно использовать технические средства и комплексные охранные системы.
В данном обзоре представлен российский продукт — беспроводной набор GSM сигнализации «Контроль проникновения» ИПРо-6. Этот комплект представляет собой готовое решение для обеспечения безопасности небольших помещений, которое можно расширить с помощью дополнительных датчиков. Помимо охранных функций, система ИПРо-6 позволяет управлять электроприборами, считывать данные с температурных датчиков и контролировать реле. Таким образом, ИПРо-6 является многофункциональным комплексом, который может использоваться в качестве «умного дома».
Технические характеристики
-
Напряжение питания: 220 В
-
Аккумуляторная батарея: 12 В, 2,3 Ач (автономная работа до 24 часов)
-
Проводные зоны контроля для датчиков: 4
-
Беспроводные зоны контроля для датчиков: 6
-
Проводные выходы для управления: 4 (2 силовых реле на 220 В/10 А, 2 реле для слаботочных устройств)
-
Беспроводные выходы для управления: 16 (радиореле, розетки, сирены и т.п.)
-
Радиобрелоки: 433 МГц, до 10 шт.
-
Диапазон рабочих температур: от -30 до +50 °C
-
Габариты: 197 х 164 х 60 мм
Комплект поставки
В состав набора входят следующие компоненты:
-
Базовый блок — 1 шт.
-
Беспроводной датчик движения — 2 шт.
-
Беспроводной датчик открытия двери — 1 шт.
-
Сирена — 1 шт.
-
Радиобрелоки — 2 шт.
-
Аккумулятор — 1 шт.
-
Сим-карта оператора МТС — 1 шт.
-
Кабель для подключения сирены (1 м) — 1 шт.
-
Кабель micro USB для конфигурирования базового блока — 1 шт.
-
Комплект крепежа — 1 шт.
-
Диск с инструкцией и программным обеспечением — 1 шт.
-
Документация — 1 шт.
Внешний вид и конструкция

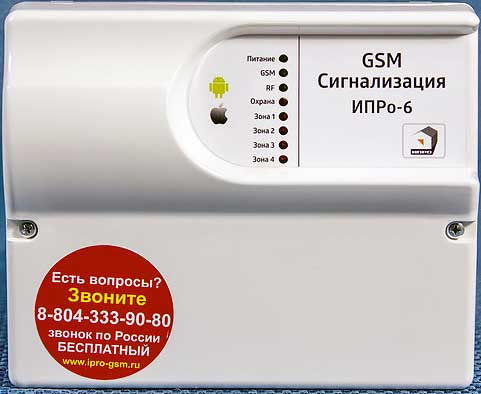

Базовый блок ИПРо-6 имеет компактные размеры (197 х 164 х 60 мм) и выполнен из белого пластика с глянцевой поверхностью. Корпус состоит из двух частей, соединенных двумя болтами. На лицевой панели расположены световые индикаторы работы, наименование изделия и наклейка с информацией. На тыльной стороне предусмотрены три отверстия для крепления к стене и три вводных отверстия для кабелей. Один из кабелей уже подключен к сети 220 В, его длина составляет 1,5 м.
Внутри базового блока находится предустановленный аккумулятор ALPHA FB2.3-12, обеспечивающий автономную работу устройства при отключении электроэнергии. Основная плата зафиксирована пластиковыми защелками, а слева от нее расположен блок питания.
Плата управления ИПРо-6
В верхней части платы установлена GSM-антенна. Для улучшения сигнала предусмотрена возможность установки выносной антенны через разъем на обратной стороне платы. Слева в верхней части платы расположена антенна для радиоканальных датчиков, а в нижней части справа — дополнительная антенна.
По центру платы находится тампер, контролирующий открытие корпуса. В верхней части платы расположено восемь световых индикаторов: три зеленых и пять красных. Индикаторы отображают статус питания, связь с GSM-сетью, наличие сигнала 433,92 МГц, состояние охраны и контроль проводных зон.
В нижней части платы расположены группы клеммных колодок для подключения различных компонентов системы. Слева находятся клеммы для вводного кабеля питания, два перекидных силовых реле, клеммы для питания проводных датчиков и исполнительных устройств, а также выходы для подключения сирен и других устройств оповещения.
Также на плате предусмотрены разъемы для подключения микро-USB кабеля, микрофона и динамика. Кнопка RESET предназначена для записи телефонного номера и сброса настроек до заводских значений.
Первый запуск
Для запуска системы из коробки необходимо выполнить следующие шаги:
-
Установить сим-карту в слот №1, предварительно отключив функцию запроса PIN-кода и очистив память сим-карты.
-
Подключить сирену согласно схеме.
-
Подать питание 220 В.
-
После включения устройство начнет работать, и индикаторы питания и связи будут светиться.
-
Подключить аккумуляторную батарею.
-
Перевести переключатели питания на датчиках в положение ON.
-
Записать номер телефона в память устройства, нажав кнопку RESET и позвонив на номер сим-карты.
После выполнения этих действий рекомендуется проверить работу системы, протестировав постановку, снятие и срабатывание датчиков до монтажных работ.
Монтаж
Базовый блок устанавливается на стене у входной двери рядом с розеткой. Сирена также размещается рядом с блоком. В случае необходимости использования выносной GSM-антенны, она подключается к соответствующему разъему на плате.
Беспроводные датчики
В комплект поставки входят два беспроводных датчика движения (DD-03G) и один беспроводной датчик открытия двери (DM-04B).
Датчик движения питается от батарейки типа «крона» и имеет кронштейн для настенного монтажа. Датчик устанавливается на высоте 2-2,5 м, чтобы обеспечить оптимальный угол обнаружения. Важно, чтобы на пути движения не было препятствий.
Датчик открытия двери состоит из двух частей: активной (с герконом и литиевой батарейкой) и ответной (с магнитом). Активная часть устанавливается на дверной коробке или оконной раме, а ответная часть — на дверном полотне.
Конфигурирование системы
Для расширения системы или после сброса настроек до заводских необходимо использовать программу конфигурирования на ПК. С помощью кабеля micro USB базовый блок подключается к компьютеру, и через специализированное программное обеспечение добавляются датчики и брелоки в систему.
Проверка работы
Для управления системой предусмотрены радиобрелоки с четырьмя кнопками. Также возможно управление через SMS-команды, такие как постановка и снятие с охраны, запуск и остановка реле, запрос баланса сим-карты и т.д.
Пример работы
В ходе тестирования системы было выявлено, что беспроводные датчики срабатывают только на движение людей. Ложных срабатываний на кошку и теплый пол не наблюдалось. Уровень звукового давления сирены достаточен для отпугивания злоумышленников.
Заключение
ИПРо-6 представляет собой современное решение для обеспечения безопасности помещений. Система обладает широким функционалом, включая управление электроприборами, контроль температуры и передачу данных. Стоимость готового комплекта составляет 7-8 тысяч рублей, а дополнительные датчики можно приобрести по цене от 500 до 1500 рублей за штуку.
Рекомендуется к использованию благодаря простоте установки и эксплуатации, а также наличию подробной документации и качественной технической поддержки.
