В рамках модернизации системы парковки автомобиля было принято решение о дополнении штатного парковочного радара (парктроника) камерой заднего вида. Выбор пал на модель AutoExpert VC-215 в сочетании с монитором того же производителя.
Основания для выбора данной модели включают:
-
Специфическое расположение государственного регистрационного знака на боковой поверхности автомобиля, что исключает использование камер в рамке номерного знака для оценки расстояний до препятствий с противоположной стороны.
-
Отказ от врезных камер из-за металлического бампера и негативного опыта установки датчиков парктроника. Кроме того, расположение камеры на уровне бампера не обеспечивало бы оптимального обзора.
-
Предпочтение было отдано форме корпуса камеры, хотя это субъективный критерий. Следует отметить, что модули камер заднего вида универсальны и различаются лишь формой корпуса и вариантами крепления.

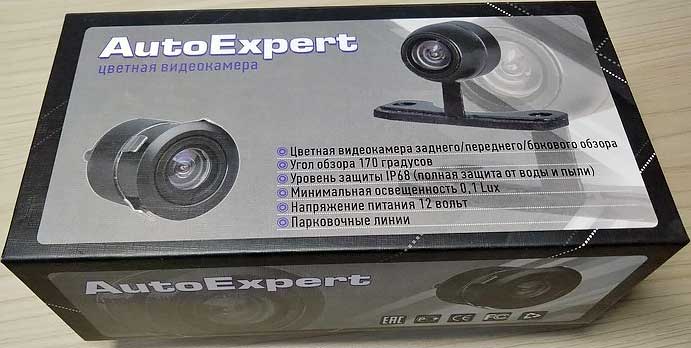

Основные характеристики камеры AutoExpert VC-215:
-
Защита от пыли и влаги по стандарту IP68.
-
Угол обзора 170 градусов.
-
Автоматическое формирование парковочных линий для оценки расстояния до препятствия.
Комплект поставки включает:
-
Камеру с кабелем питания и видеоразъемом "тюльпан".
-
Видеокабель длиной 6 метров.
-
Двусторонний скотч 3М и комплект крепежных элементов.
-
Техническую документацию с характеристиками.
Камера оснащена двумя проводами: белым (для разворота изображения на 180 градусов) и синим (для отключения парковочных линий). Это позволяет использовать камеру в режиме переднего хода при необходимости.
Дополнительно был приобретен универсальный раскладной монитор AutoExpert DV-250 с диагональю 5 дюймов. Выбор обусловлен максимальным размером экрана среди аналогичных моделей, а также компактными размерами и хорошим разрешением.
Комплект поставки монитора включает:
-
Раскладной цветной монитор.
-
Провод питания.
-
Тройной разъем для видео и питания.
-
Двусторонний скотч 3М для крепления подставки.
-
Антискользящий коврик на приборную панель.
-
Техническую документацию с характеристиками.
Монитор оснащен тремя разъемами:
-
Красный штекер для подключения бортового питания 12 В.
-
Желтый разъем для воспроизведения видео с внешних источников.
-
Зеленый разъем для подключения камеры заднего вида, обеспечивающий автоматическое включение или переключение на этот вход.
Для установки системы были проведены следующие работы:
-
Крепление камеры на крыше автомобиля с использованием жестяной полосы под углом 30 градусов.
-
Подключение питания камеры к лампе заднего хода и массе автомобиля.
-
Прокладка видеокабеля за обшивкой кузова с выводом на торпеду.
-
Установка монитора на приборную панель с подключением к блоку предохранителей.
После подключения системы и проверки работоспособности были проведены тестовые испытания, показавшие корректное отображение расстояния до препятствий на мониторе.
Анализ преимуществ и недостатков системы:
-
Камера:
-
Простота установки и подключения.
-
Полный комплект необходимых материалов для монтажа.
-
Формирование парковочных линий.
-
Возможность использования в режиме передней камеры.
-
Пыле- и влагозащита.
-
Широкий угол обзора.
-
-
Монитор:
-
Высокое разрешение.
-
Компактные размеры.
-
Механизм раскладки.
-
Простота установки.
-
Два видеовхода.
-
Приоритет сигнала с камеры.
-
В заключение можно отметить, что система парковки на базе камеры AutoExpert VC-215 и монитора AutoExpert DV-250 полностью соответствует заявленным характеристикам и обеспечивает высокий уровень функциональности. Стоимость оборудования соответствует его качеству и надежности. Рекомендуется для использования в автомобилях.
