Обзор конструктора «Микроник» от ООО «Амперка»

Конструктор «Микроник», разработанный ООО «Амперка», предназначен для детей старше 7 лет. Он предоставляет возможность познакомиться с основами электроники и радиотехники через сборку различных схем без необходимости пайки. В данном обзоре будет рассмотрена упаковка, комплектация, характеристики и процесс сборки трёх конкретных схем: «Маяк», «Клаксон» и «Охота на уток».

Упаковка

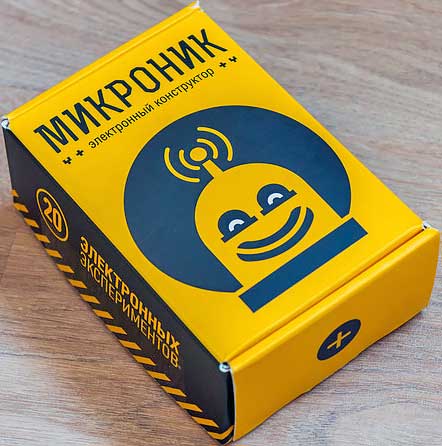

Конструктор «Микроник» поставляется в компактной коробке, выполненной в черно-желтой цветовой гамме. Несмотря на небольшие размеры, коробка вмещает значительное количество компонентов. На нижней стороне упаковки размещена информация о содержимом конструктора, включая макетную плату с проводами, 100 радиоэлементов и 20 электронных схем для сборки.

Комплектация

Внутри коробки находятся 30 пакетиков с однотипными радиоэлементами. В комплекте присутствуют:

• 10 резисторов на 220 Ом,

• 10 резисторов на 10 кОм,

• 10 резисторов на 100 кОм,

• 10 керамических конденсаторов на 10 нФ,

• 10 керамических конденсаторов на 100 нФ,

• 10 электролитических конденсаторов на 22 мкФ,

• 10 электролитических конденсаторов на 220 мкФ,

• 4 красных светодиода,

• 4 жёлтых светодиода,

• 4 зелёных светодиода,

• 5 биполярных транзисторов,

• 4 тактовые кнопки,

• 1 фоторезистор,

• 1 переменный резистор (потенциометр),

• 1 DIP-переключатель на 3 позиции,

• 1 клеммник нажимной,

• 1 микросхема логики 4×2-NOR,

• 1 микросхема-таймер 555,

• 1 пьезодинамик,

• 1 макетная плата Mini,

• 20 проводов-перемычек,

• 1 батарейный отсек на 3 элемента АА,

• 1 буклет с инструкцией.

Наличие большого количества однотипных элементов может быть избыточным, учитывая, что для сборки одной схемы требуется не более 20 элементов. Возможно, производитель предполагает возможность сборки нескольких схем одновременно или учитывает возможные потери и повреждения деталей в процессе сборки.

Характеристики

Конструктор «Микроник» включает следующие характеристики:

• Макетная плата: стандартная макетная плата с шагом 2,54 мм между контактными отверстиями, что позволяет удобно устанавливать большинство транзисторов и микросхем.

• Радиоэлементы: широкий ассортимент радиодеталей, включая резисторы, конденсаторы, светодиоды, транзисторы, кнопки, фоторезистор, переменный резистор, DIP-переключатель, клеммник, микросхема логики и микросхема-таймер.

• Питание: батарейный отсек на 3 элемента АА (батареи в комплект не входят).

Процесс сборки

В данном разделе будет рассмотрен процесс сборки трёх схем: «Маяк», «Клаксон» и «Охота на уток».

Опыт №10. Сборка «Маяка»

Перед началом сборки рекомендуется изучить основную макетную плату, так как контакты внутри платы объединены в группы, которые не обозначены снаружи.

Маяк представляет собой реализацию типичного таймера с частотой 1/4 Гц, который включает светодиод каждые 2 секунды.

При сборке были выявлены следующие проблемы:

• Слабая фиксация транзистора и конденсатора в макетной плате. Тонкие выводы плохо обжимаются, что может привести к сбоям в работе схемы. Для решения этой проблемы рекомендуется сложить вывод на конце в 2 раза.

• Длинные выводы конденсаторов и светодиодов рекомендуется обрезать до длины короткого вывода для удобства установки в плату.

После установки всех радиодеталей и проводов необходимо проверить соответствие собранной схемы оригиналу. Затем следует подключить батарейный отсек и проверить работу схемы.

Опыт №14. Сборка «Клаксона»

Клаксон работает по принципу маяка, но его частота работы значительно выше. В качестве излучателя используется пьезодинамик, который преобразует электрические колебания в звуковые сигналы.

Инструкция предлагает усложнить схему, добавив функцию включения светодиода при нажатии на кнопку.

При установке светодиода необходимо учитывать его полярность. Согласно инструкции, светодиод должен быть подключен к минусу тем контактом, рядом с которым корпус немного срезан.

Опыт №20. Сборка «Охоты на уток»

Принцип работы данной схемы не до конца понятен. Согласно инструкции, правая кнопка запускает утку, а левая делает выстрел. Для наглядного представления работы схемы рекомендуется ознакомиться с соответствующим видеороликом.

Выводы

Конструктор «Микроник» является отличным выбором для детей, которые хотят познакомиться с основами электроники без необходимости пайки. Набор схем и качественная инструкция позволяют собрать различные электронные устройства за короткий промежуток времени.

Основные преимущества конструктора:

1. Качественная инструкция с понятными схемами.

2. Большое количество схем для сборки (20 штук).

3. Отсутствие необходимости пайки.

4. Возможность сборки нескольких схем одновременно (при наличии дополнительных макетных плат или возможности пайки).

Основные недостатки:

1. Слабая фиксация некоторых радиоэлементов в макетной плате.

2. Неоднозначность в установке светодиодов с учётом их полярности.
