Технический обзор портативного вихретокового толщиномера лакокрасочных покрытий МЕГЕОН 19019
Толщиномеры лакокрасочных покрытий находят широкое применение в различных отраслях промышленности, а также при проведении диагностики и оценки состояния транспортных средств. В данном обзоре представлен анализ компактной модели МЕГЕОН 19019, предназначенной для измерения толщины лакокрасочных покрытий на элементах кузова автомобиля.
Технические характеристики
Толщиномер МЕГЕОН 19019 работает на основе вихретокового принципа измерения. Диапазон измеряемых толщин составляет от 50 до 2200 мкм. Погрешность измерений составляет ± 2% или ± 2 мкм, в зависимости от толщины покрытия. Разрешающая способность прибора составляет 1 мкм. Единицы измерения включают миллиметры (мм), микроны (мкм) и тысячные доли дюйма (мил). Минимальная толщина основания для корректной работы прибора составляет 0,5 мм, а минимальное расстояние от края основания до датчика — 10 мм. Для калибровки прибора предусмотрены шесть мер толщины, снабжённых QR-кодами для быстрого добавления в программное обеспечение. Разъём для подключения к смартфону — jack 3,5 мм. Длина кабеля составляет 0,7 м. Габариты датчика — диаметр 20 мм, высота 60 мм, вес — 20 г.
Упаковка и комплектация
Толщиномер поставляется в компактной картонной упаковке с наклейкой, содержащей основную информацию о приборе. В комплект поставки входят датчик, шесть калибровочных мер, стальная пластина для калибровки, руководство по эксплуатации и гарантийный талон. Инструкция по эксплуатации является компактной и достаточно подробной.
Рекомендуется рассмотреть возможность замены картонной упаковки на более прочный кейс, который будет устойчив к внешним воздействиям и обеспечит лучшую защиту прибора при транспортировке и эксплуатации.
Внешний вид и конструкция

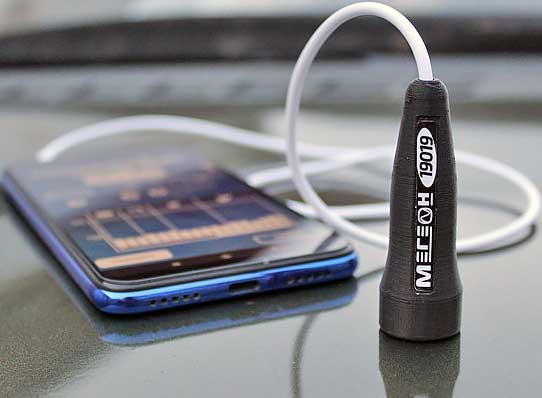

Толщиномер МЕГЕОН 19019 представляет собой датчик, подключаемый к смартфону. Размеры датчика сопоставимы со спичечным коробком, высота составляет 60 мм. Корпус датчика изготовлен из ABS-пластика с характерной текстурой поверхности, что обеспечивает удобный захват и предотвращает выскальзывание из руки. Датчик является неразборным и заполнен эпоксидной смолой для обеспечения герметичности. Чувствительный элемент имеет диаметр 20 мм и шлифованную поверхность.
Кабель длиной 70 см предназначен для подключения датчика к смартфону через аудиоразъём 3,5 мм. Длины кабеля достаточно для комфортной работы, однако при скрутке или интенсивной эксплуатации существует риск повреждения кабеля в месте соединения с корпусом. Рекомендуется рассмотреть возможность установки кабельного ввода для защиты кабеля от механических повреждений.
Для калибровки прибора в комплект входят шесть калибровочных мер толщиной от 50 до 2200 мкм, упакованных в пакет zip-lock. Каждая мера снабжена маркировкой с номинальным значением толщины и QR-кодом для быстрого добавления в программное обеспечение.
Стальная пластина размером 40х40 мм и толщиной 2 мм предназначена для размещения калибровочных мер в процессе калибровки.
Программное обеспечение
Толщиномер МЕГЕОН 19019 работает в связке со специализированным программным обеспечением, доступным для смартфонов с операционной системой Android версии 5 и выше. Устройства на базе iOS не поддерживаются. Для загрузки программного обеспечения необходимо отсканировать QR-код в руководстве по эксплуатации или перейти по предоставленной ссылке.
При первом запуске программного обеспечения потребуется предоставить ряд разрешений, включая доступ к контактам для идентификации устройства и привязки лицензии, разрешение на совершение звонков и управление ими для взаимодействия с датчиком, разрешение на съёмку фото и видео для сканирования QR-кодов и добавления лицензий и калибровочных мер, а также разрешение на запись аудио для обработки сигнала с датчика.
Главное меню программы интуитивно понятно и включает в себя настройки, информацию о поддерживаемых устройствах, ссылки на покупку прибора и раздел для сопряжения со смартфоном. Процесс сопряжения и калибровки осуществляется с помощью подсказок приложения и занимает минимальное время.
Для корректной работы прибора необходимо отключить все звуковые улучшения и эквалайзеры в настройках смартфона.
В разделе настроек можно провести повторную калибровку прибора, добавить эталоны и лицензии, проверить наличие обновлений программного обеспечения и изменить единицы измерения. Прибор поддерживает отображение результатов измерений в миллиметрах (мм), микронах (мкм) и тысячных долях дюйма (мил).
Лицензирование прибора осуществляется через систему разделения функциональных возможностей. Стандартная лицензия, входящая в комплект поставки, позволяет проводить измерения толщины лакокрасочных покрытий на ферромагнитных материалах в диапазоне от 50 до 2200 мкм с разрешающей способностью 1 мкм и погрешностью ± 2% или ± 2 мкм. В будущем планируется выпуск расширенной лицензии, которая позволит проводить измерения на любых металлах в диапазоне от 5 до 4000 мкм с разрешающей способностью до 0,25 мкм и погрешностью ± 1% или ± 2 мкм.
В главном меню приложения расположен экран для проведения измерений. На экране схематично изображены вид спереди и вид слева кузова автомобиля. Переключение между изображениями осуществляется с помощью кнопок. Привязка измерений к элементам кузова позволяет отслеживать результаты в логе. В режиме «пользовательского» измерения привязка к элементам не требуется. Для подсветки исследуемого участка можно использовать функцию фонарика.
Все проведённые измерения сохраняются в разделе «Мои измерения» главного меню. Результаты можно отправить на сервер производителя по ссылке, однако на данный момент отсутствует возможность выгрузки данных в таблицы Excel или документы Word.
Тестирование
Перед началом эксплуатации прибора необходимо провести его калибровку. Калибровка осуществляется на металлическом основании, аналогичном основанию, на котором будут проводиться измерения толщины лакокрасочного покрытия. Толщина основания должна быть не менее 0,5 мм, а расстояние от края основания до датчика — не менее 10 мм.
Проверка точности измерений проводилась с использованием поверенного толщиномера ВТ-201 на металлических основаниях толщиной 2 мм и 40 мм. Результаты измерений показали, что основная погрешность соответствует заявленной, за исключением диапазона до 100 мкм при измерении на основании толщиной 40 мм. Повторяемость результатов находится на высоком уровне, время измерения составляет менее 2 секунд.
Эксплуатация
При использовании прибора для контроля лакокрасочных покрытий автомобилей в некоторых случаях были зафиксированы незначительно завышенные показатели. Это может быть связано с калибровкой на 2-мм пластине. Результаты измерений, полученных при тестировании, демонстрируют хорошую повторяемость. Детали кузова, подвергшиеся «гаражному» ремонту, выявлялись без затруднений.
В условиях низких температур кабель подключения может стать жёстким, что может затруднить эксплуатацию прибора.
Результаты измерений визуализируются на графике, а также сохраняются в логе. Это позволяет удобно отслеживать и анализировать полученные данные.
Заключение
Толщиномер лакокрасочных покрытий МЕГЕОН 19019 демонстрирует хорошую повторяемость результатов измерений и высокую скорость работы. Погрешность измерений соответствует заявленной в диапазоне от 100 мкм. Однако при использовании прибора необходимо учитывать соответствие материала основания при калибровке и измерении. Также важно правильно прикладывать датчик к поверхности и учитывать кривизну контролируемой поверхности.
Программное обеспечение находится в стадии тестирования, но на данный момент не выявлено никаких сбоев в работе. Интерфейс программы удобен и интуитивно понятен. Возможность привязки измерений к элементам кузова упрощает последующую работу с результатами.
Рекомендуется рассмотреть следующие улучшения:
-
Добавить возможность формирования отчётов в формате Word и PDF с указанием схемы кузова и результатов измерений.
-
Предоставить возможность выгрузки результатов в таблицы Excel для более удобного анализа данных.
-
Рассмотреть возможность установки кабельного ввода для защиты кабеля от повреждений.
Достоинства:
-
Компактные размеры
-
Высокая точность измерений
-
Удобное программное обеспечение
-
Возможность обмена результатами
Недостатки:
-
Отсутствие кабельного ввода
-
Отсутствие функции выгрузки результатов в файл на момент написания обзора
Может не понравиться:
-
Отсутствие кейса для хранения
