Обзор токовых клещей RGK CM-12: технические характеристики, функциональные возможности и сравнительный анализ

В данном обзоре рассматриваются технические характеристики и функциональные возможности токовых клещей RGK модели CM-12, предназначенных для измерения постоянного и переменного тока в диапазоне до 400 ампер. Прибор оснащен датчиком бесконтактного обнаружения напряжения, что делает его полезным не только для специалистов в области энергетики, но и для широкого круга пользователей, включая бытовые задачи по диагностике электропроводки.

Технические характеристики

  • Стандарты безопасности: CAT II 600 В, CAT III 300 В.

  • Максимальный диаметр проводника: 28 мм.

  • Разрядность дисплея: 4099.

  • Выбор диапазонов измерений: автоматический.

  • Режим памяти (Hold): имеется.

  • Подсветка дисплея: имеется.

  • Автоотключение: имеется.

  • Звуковые сигналы: имеются.

  • Количество измерений в секунду: 2.

  • Индикация перегрузки: «OL» или «-OL».

  • Погрешность измерений: 1 %.

  • Максимальное постоянное напряжение: 600 В.

    • Погрешность показаний: ±(0.5% + 2).

  • Максимальное переменное напряжение: 600 В.

    • Погрешность показаний: ±(0.8% + 5).

  • Максимальный постоянный ток: 400 А.

    • Погрешность показаний: ±(2% + 5).

  • Максимальный переменный ток: 400 А.

    • Погрешность показаний: ±(2% + 5).

  • Максимальное сопротивление: 40 Мом.

    • Погрешность показаний: ±(0.8% + 2).

  • Минимальная емкость: 40 нФ.

    • Погрешность показаний: ±(4% + 5).

  • Максимальная частота: 10 МГц.

    • Погрешность показаний: ±(0.1% + 4).

  • Питание: батарейки AAA x 2, 1.5 В.

  • Размеры: 205 х 70 х 22 мм.

  • Масса: 195 г.

Упаковка и комплектация

Токовые клещи RGK CM-12 поставляются в картонной упаковке, содержащей изображение устройства и краткие технические характеристики. На упаковке указана страна производства (Китай) и декларация соответствия EAC. В комплекте поставки:

  • Токовые клещи RGK CM-12.

  • Щупы с кабелем длиной 1 метр и угловыми разъемами.

  • Батарейки AAA 1.5 В (2 шт., срок годности до 2022 года).

  • Руководство по эксплуатации на русском языке.

  • Нейлоновый чехол с логотипом производителя, открывающийся на молнии.

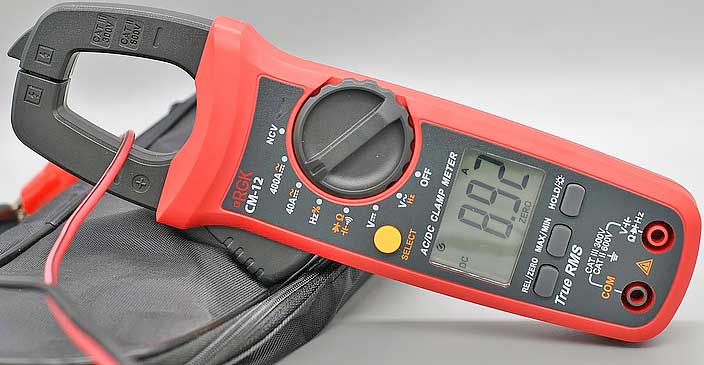

Внешний вид и особенности устройства

Габаритные размеры токовых клещей составляют 215 х 70 х 35 мм, а масса с элементами питания — 236 г. Корпус изготовлен из шершавого пластика, характерного для приборов данной ценовой категории. На корпусе предусмотрен специальный барьер, предотвращающий соскальзывание руки на измеряемый проводник. Для подключения щупов предусмотрены разъемы, расположенные в нижней части корпуса.

Прибор соответствует категориям защиты CAT II 600 В и CAT III 300 В. Питание осуществляется от двух батареек типа AAA, крышка батарейного отсека фиксируется винтом, для откручивания которого требуется отвертка с крестообразным шлицем, отсутствующая в комплекте поставки. На задней панели прибора расположены контактные площадки для сервисного перепрограммирования и QR-код, ведущий на сайт производителя.

На лицевой панели прибора расположены:

  • Селектор режимов измерений.

  • Четыре кнопки управления: SELECT, REL/ZERO, MAX/MIN, HOLD/Подсветка.

Переключение режимов сопровождается звуковым сигналом. Разрядность дисплея составляет 4099, предусмотрена подсветка экрана.

Токоизмерительные клещи имеют максимальный диаметр измеряемого проводника 28 мм и раздвигаются на 36 мм. Бесконтактное измерение напряжения осуществляется с помощью встроенного датчика Холла. Подсветка рабочей зоны отсутствует.

Внутреннее устройство

Корпус токовых клещей легко разбирается путем откручивания трех винтов. Основной элемент прибора — восьмиканальный микроконтроллер SOC SDIC SD7501, обеспечивающий высокую точность и надежность измерений.

Устройство в работе

Прибор оснащен функцией автоматического отключения через 15 минут бездействия. При снижении заряда батарей ниже 2.6 В на дисплее появляется предупреждение о необходимости замены элементов питания.

Бесконтактное обнаружение напряжения (NCV) осуществляется датчиком, расположенным в верхней части токовых клещей. Максимальное расстояние обнаружения составляет около 2 см. Прибор также может быть переведен в низковольтный режим работы "EFLo" для обнаружения сигналов в диапазоне от 24 до 72 В.

Сравнение с Fluke 319

Для сравнения был выбран мультиметр Fluke 319, прошедший поверку в местном центре стандартизации и метрологии. Результаты измерений на малом и большом переменном токе показали хорошее совпадение показаний между двумя приборами.

Заключение

Токовые клещи RGK CM-12 представляют собой многофункциональный прибор, сочетающий функции измерения постоянного и переменного тока, а также True RMS мультиметра с различными типами измерений. Диапазон измерения тока до 400 А позволяет использовать прибор для диагностики сварочных аппаратов и автомобильных стартеров, а также в бытовых задачах.

Достоинства модели:

  • Эргономичный дизайн.

  • Защита от перегрузки с сигнализацией.

  • Широкие диапазоны измерения.

  • Наличие функции бесконтактного обнаружения напряжения.

Недостатки:

  • Высокая цена.

  • Недостаточная гибкость кабелей щупов.

  • Отсутствие подсветки рабочей области.
