Обзор точильного станка Вихрь ТС-200

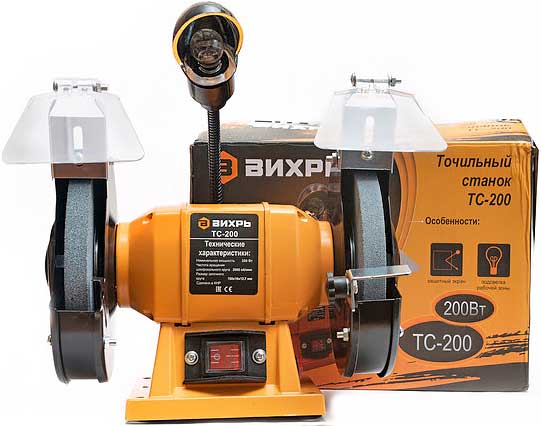

Точильный станок Вихрь ТС-200 предназначен для бытового использования и отличается компактностью, мобильностью и функциональностью. Он способен выполнять задачи по заточке различных инструментов, что делает его полезным в домашних условиях.

Технические характеристики

• Мощность: 200 Вт

• Диаметр шлифовального круга: 150 мм

• Толщина шлифовального круга: 16 мм

• Посадочный диаметр: 12,7 мм

• Частота вращения: 2950 об/мин

• Вес: 5,2 кг

Упаковка и комплектация

Станок поставляется в картонной коробке с полиграфией, на которой указаны модель, технические характеристики и особенности изделия. В комплект входят:

• Корпус с двумя шлифовальными кругами и защитными кожухами

• Два искрогасителя с пластиковыми защитными экранами

• Два рабочих упора с фиксаторами

• Светильник на гибкой штанге

• Инструкция по эксплуатации

Корпус станка надежно зафиксирован между двумя пенопластовыми демпферами для предотвращения повреждений при транспортировке.

Внешний вид и конструкция

Корпус станка выполнен из литого алюминия, окрашенного в оранжевый цвет. Габаритные размеры станка (без учета защитного комплекта и подсветки): 270 мм (ширина) × 200 мм (высота) × 190 мм (глубина).

Основание станка имеет призматическую форму (130×140 мм) и трапециевидную стойку. Двигатель расположен в верхней части корпуса и имеет цилиндрические шайбы по краям.

На боковых шайбах закреплены металлические кожухи, закрывающие шлифовальные круги. Диаметр кожуха составляет 175 мм, а рабочий вырез занимает сектор примерно 85 градусов. В углах основания имеются отверстия для стационарного крепления станка.

Для временного размещения инструмента предусмотрена пластиковая пластинка с ножками-присосками, которая крепится на два винта.

Электродвигатель и проводка

Асинхронный электродвигатель фиксируется между двумя половинками корпуса четырьмя винтами. Центральная часть корпуса закрыта металлическим кожухом, который стягивается снизу на гайку. Вал двигателя вращается на двух впрессованных подшипниках с резиновыми втулками.

На валу и подшипниках минимальное количество смазки, поэтому при необходимости рекомендуется провести дополнительную смазку.

С тыльной стороны стойки крепится гибкая штанга со светильником, который работает от напряжения 24 В. Светильник оснащен светоотражательным плафоном, поворачивающимся по оси на небольшой угол.

Крепление светильника осуществляется на двух штырьках сбоку, что не является оптимальным решением. Слабый прижим может привести к мерцанию лампочки и ее самопроизвольному выкручиванию.

Точильные камни

На станке установлены два абразивных круга диаметром 150 мм, толщиной 16 мм и посадочным диаметром 12,7 мм. Камни изготовлены из карбида кремния и имеют различную зернистость: один круг (А-36) предназначен для грубой заточки, второй (А-60) — для финишной обработки.

Под шайбы кругов подложены картонные вставки, а на боковой грани указаны зернистость и предельная окружная скорость (35 м/с).

Эксплуатация

Станок запускается с минимальных оборотов и постепенно набирает максимальную частоту вращения. Светильник включается только после запуска двигателя. Уровень шума при работе станка достаточно низкий, что позволяет использовать его в домашних условиях без дискомфорта для окружающих.

Расстояние между шлифовальными кругами составляет 190 мм, что может затруднить заточку длинных инструментов, таких как ножи или топоры. В таких случаях необходимо поворачивать инструмент, что может вызвать неудобство из-за защитных экранов или искрогасителей.

Во время работы станок не создает сильных вибраций благодаря четырем присоскам, которые надежно удерживают его на поверхности стола. Однако следует учитывать, что присоски могут не обеспечивать достаточного сцепления с некоторыми поверхностями, что может привести к смещению станка во время работы.

Камни изначально отцентрованы и сбалансированы, что обеспечивает стабильную работу станка. При разборке для фотосессии было замечено, что половина винтов откручивалась без усилий. Рекомендуется сразу после сборки затянуть все винты, чтобы предотвратить их произвольное ослабление в процессе эксплуатации.

Мощности двигателя (200 Вт) достаточно для заточки большинства бытовых инструментов, таких как ножи, стамески и сверла. Однако для обработки крупных металлических изделий или заточки топоров мощности может быть недостаточно.

Заключение

Точильный станок Вихрь ТС-200 является хорошим выбором для домашнего использования благодаря своей компактности, мобильности и функциональности. Он позволяет затачивать большинство бытовых режущих инструментов, таких как ножи и стамески, а также обрабатывать тяпки, лопаты и топоры.

Однако для профессионального использования или обработки металла станок может оказаться недостаточно мощным. В таких случаях рекомендуется рассмотреть модели серии ТС с мощностью 400 или 600 Вт.

Плюсы:

• Компактный размер

• Низкий уровень шума

• Достаточная мощность для заточки бытовых инструментов

• Наличие светильника на гибкой штанге

• Плавный запуск двигателя

• Хорошая комплектация

• Возможность стационарного крепления и использования присосок

Минусы:

• Недостаточная затяжка винтов при заводской сборке

• Неоптимальное крепление лампочки в патроне

• Использование лампы накаливания вместо светодиодного светильника
