Точильный станок для цепей бензопил: особенности, технические характеристики и принцип работы
В условиях частного сектора, где активно используются электрические и бензиновые пилы, вопрос состояния режущей поверхности цепи становится особенно актуальным. Для повышения эффективности и качества заточки цепей предлагается рассмотреть использование специализированного точильного станка.
Технические характеристики
-
Мощность двигателя: 100 Вт
-
Посадочный диаметр точильного круга: 22,3 мм
-
Толщина точильного круга: 3,5 мм
-
Диаметр точильного круга: 104 мм
-
Частота вращения точильного круга: 5000 об/мин
-
Угол поворота стола: ±30°
-
Наличие защитного экрана: да
-
Подсветка рабочей зоны: да
-
Вес станка: 2 кг
Упаковка и комплектация
Точильный станок поставляется в фирменной картонной коробке, обеспечивающей надежную защиту при транспортировке. На упаковке указаны основные технические характеристики и функциональные возможности устройства, такие как автоматическая фиксация цепи и установка на металлическую раму. Также отмечены удобство использования благодаря наличию рукоятки, защитного экрана и подсветки рабочей зоны. Производитель предоставляет расширенную гарантию на оборудование сроком 5 лет.
В комплект поставки входят:
-
Станок Ресанта Т-100
-
Рукоятка для подъема и опускания заточной части
-
2 гаечных ключа
-
2 комплекта крепежей для установки на ровную поверхность
-
Паспорт и гарантийный талон

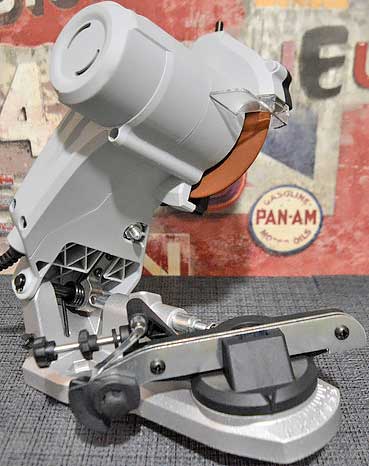

Внешний вид и конструкция
Конструкция станка стандартна для данного типа устройств. Основные элементы включают литую металлическую платформу, на которую устанавливается станок, и регулируемый рабочий стол с механизмом натяжения цепи. Все элементы надежно закреплены на корпусе, а для регулировки предусмотрены винты в форме барашков.
В верхней части станка расположено предупреждение о мерах безопасности при использовании. На основании находится регулируемый рабочий стол с механизмами натяжения и затяжки цепи, что позволяет правильно выставить угол и зафиксировать цепь во время заточки. Стол имеет возможность изменения угла поворота на ±30 градусов и надежную фиксацию.
Устройство натяжения цепи работает в полуавтоматическом режиме, позволяя легко сменить заточенный зуб на следующий. Механизм продуман и надежен, не требуя дополнительной регулировки при равномерном износе всех зубов цепи.
Механизм затяжки автоматически блокирует установленную цепь в момент опускания заточного круга. Перед использованием необходимо отрегулировать длину вылета штока с помощью комплектных ключей. На концевике механизма нанесена смазка для плавного хода подвижных деталей.
Заточная платформа удерживается мощной пружиной и автоматически поднимается в свободном состоянии. Корпус выполнен из качественного пластика с минимальными зазорами, что предотвращает деформацию и обеспечивает надежное удержание двигателя с диском. Внутри предусмотрены отверстия для охлаждения мотора.
С тыльной стороны станка расположена наклейка с техническими характеристиками и пульт управления. Кнопки находятся в незначительном углублении, что предотвращает случайное включение. Также имеется ограничитель глубины опускания заточного круга, требующий первоначальной настройки и последующей проверки.
Заточной диск прикрыт защитным кожухом, обеспечивая безопасность при случайном разрушении диска. Для замены диска кожух необходимо демонтировать. В рабочей зоне установлен защитный экран из прозрачного пластика, защищающий глаза оператора.
Питающий провод длиной около 1,5 метров позволяет удобно разместить станок вблизи источника питания. Провод и вилка рассчитаны на большую мощность, а в местах входа установлены прорезиненные кембрики для защиты от загибов.
Принцип действия и настройки
Заточка цепи должна производиться после надежной фиксации станка на ровной поверхности и использования средств индивидуальной защиты. Процесс включает следующие этапы:
-
Установка цепи в рабочий стол так, чтобы режущая поверхность зуба была обращена к заточному кругу.
-
Фиксация цепи установочным клином и механизмом натяжения.
-
Выбор угла заточки цепи в соответствии с ее типом и назначением, фиксация крепежной гайки.
-
Регулировка положения зуба относительно диска с помощью установочного винта.
-
Настройка автоматической фиксации цепи в момент опускания диска.
-
Регулировка глубины заточки диска.
-
После заточки всех зубов в одном направлении смена угла заточки цепи на противоположный.
Выводы
Использование специализированного точильного станка позволяет значительно упростить и ускорить процесс заточки цепей бензопил, обеспечивая при этом сохранение необходимых углов заточки. Это особенно важно для повышения эффективности работы и продления срока службы оборудования.
Преимущества:
-
Надежная металлическая основа
-
Быстрая настройка и почти автоматическая заточка каждого зуба
-
Возможность быстрой смены угла наклона и поворота цепи
-
Удобная подсветка рабочей зоны и защитный экран
Недостаток:
-
Выключатель расположен с тыльной стороны механизма опускания заточной части
