Измерение скорости воздушного потока: обзор анемометра RGK AM-30
Измерение скорости воздушного потока является важной задачей в различных областях, таких как вентиляция, проверка характеристик технических устройств, включая вытяжки и вентиляторы. В корпусе системного блока вентиляция играет ключевую роль в обеспечении эффективного охлаждения. В условиях современного рынка, где производители акцентируют внимание на дизайне и дополнительных функциях, таких как подсветка, выбор качественных корпусных вентиляторов может быть затруднительным. В этом контексте специализированные измерительные приборы, такие как анемометры, становятся незаменимыми инструментами для объективной оценки производительности устройств. Рассмотрим технические характеристики, упаковку, внешний вид, комплектацию и эксплуатационные особенности анемометра RGK AM-30.
Технические характеристики
Модель: RGK AM-30
Тип: Термоанемометр с выносным зондом для использования в помещениях
Диапазон измерений скорости воздушного потока: 0.5–30 м/с, точность 0,01 м/с, погрешность ±(0.5+0.05×V)
Диапазон измерений температуры: от -10 до +50 °C, точность 0.1 °C, погрешность ±1.5 °C
Типы датчиков: датчик скорости ветра магнитоиндукционного типа, температурный датчик на основе резистора с отрицательным температурным коэффициентом
Питание: 3×ААА, общее питание 4.5 В
Рабочие условия: от 0 до +50 °C для электронного блока, от -10 до +50 °C для зонда, относительная влажность воздуха не более 80%
Размеры: 120×52×28 мм для электронного блока, 170×80×44 мм для зонда
Вес: 211 г
Упаковка, внешний вид и комплектация
Анемометр RGK AM-30 поставляется в упаковке из плотного белого картона. На лицевой стороне упаковки размещена цветная иллюстрация устройства, на которой видно, что анемометр оснащен выносным датчиком на скрученном проводе. Правый торец упаковки отведен под перечисление особенностей, а левый — под технические характеристики. Вся информация на упаковке представлена на русском языке.
Внутри упаковки анемометр с датчиком размещены в пластиковой форме, рядом с ними находится комплект батареек (батарейки всегда включены в комплект поставки). Инструкция по эксплуатации находится под формой.

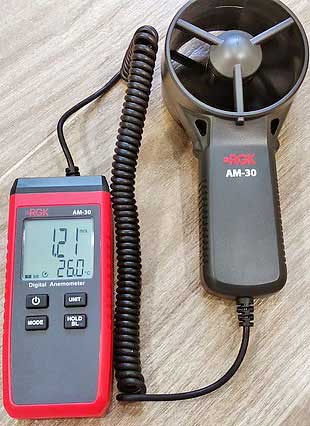

Устройство выполнено в красном цвете с серыми элементами, провод и выносной датчик — черного цвета. На лицевой стороне обеих частей нанесено название модели и наименование фирмы-изготовителя. Электронный блок управления оснащен четырьмя кнопками, аналогичными тем, что используются в других измерительных приборах RGK, таких как термометр CT-12 или люксметр LM-20:
-
Вкл/выкл (при удержании включает и выключает функцию автоотключения)
-
UNIT (переключает единицы измерения: м/с, км/ч, фут/мин, узлы, миль/ч; длительное удержание переключает единицы измерения температуры: градусы Цельсия или Фаренгейта)
-
MODE (режим показа максимального, среднего или минимального значения)
-
HOLD BL (однократное нажатие фиксирует текущее показание; длительное удержание включает/отключает подсветку)
Над блоком управления расположен монохромный экран с подсветкой размером 1.64 дюйма, который обеспечивает хорошую читаемость данных. Боковые и нижний торцы устройства пустые, на них присутствуют только ребра жесткости. Из верхнего торца выходит провод, на конце которого расположен датчик с крыльчаткой, предназначенный для измерения скорости и температуры воздушного потока. На обратной стороне устройства находится батарейный отсек, скрытый за сдвижной крышкой, который рассчитан на установку трех элементов питания типа ААА напряжением 1.5 В (батарейки входят в комплект поставки).
Выносной датчик выполнен в отдельном корпусе, в отличие от моноблочной конструкции AM-20. Диаметр корпуса датчика составляет 77.4 мм, ширина — 42.1 мм, диаметр крыльчатки — 67.5 мм. Длина провода между электронным блоком и датчиком составляет 40 см в нерастянутом состоянии и 1.3 м в растянутом, что позволяет использовать его в различных условиях.
Инструкция по эксплуатации содержит краткую и информативную информацию о назначении кнопок, иконок на экране и общем назначении прибора.
Эксплуатация
Перед началом эксплуатации необходимо установить батарейки в прибор. Включение устройства осуществляется нажатием на кнопку включения с небольшим удержанием, что предотвращает случайное включение и расход заряда батареек. После включения прибор автоматически начинает измерение параметров окружающей среды.
Для проверки работоспособности прибора можно подуть на крыльчатку датчика. Прибор мгновенно реагирует, отображая измеренное значение, которое можно зафиксировать с помощью кнопки HOLD. Устройство также фиксирует минимальные, средние и максимальные значения измеряемых параметров.
RGK AM-30 поддерживает различные единицы измерения скорости воздушного потока, включая м/с, км/ч, фут/мин, узлы и мили в час. Независимо от выбранной единицы измерения, прибор мониторит силу воздушного потока по расширенной шкале Бофорта от 0 до 15 баллов.
Для проведения измерений скорости воздушного потока корпусных вентиляторов необходимо создать специальный коридор, в начале которого устанавливается вентилятор, а на другом конце — крыльчатка анемометра. Для этого можно использовать бумажный макет или пластиковую трубу, что позволит более точно измерить параметры воздушного потока.
Заключение
Анемометр RGK AM-30 является специализированным инструментом, предназначенным для измерения скорости воздушного потока. Он может быть полезен при проверке вытяжных систем и вентиляторов различного назначения. Дополнительная функция измерения температуры является приятным дополнением к основным возможностям прибора. Для пользователей, которым не требуется выносной зонд, может быть рассмотрена модель AM-20, представляющая собой моноблочное устройство без выносного датчика.
