Описание и характеристики заточного станка для цепей Вихрь СЗЦ-90А
Заточной станок Вихрь СЗЦ-90А предназначен для профессионального использования при обработке цепей для цепных пил. Он позволяет быстро и эффективно восстанавливать остроту режущих элементов, что способствует повышению производительности и безопасности при работе с инструментом.
Технические характеристики:
-
Мощность двигателя: 90 Вт
-
Напряжение питания: 230 В
-
Диаметр заточного круга: 108 мм
-
Посадочный диаметр: 23.5 мм
-
Частота вращения круга: 5500 об/мин
-
Вес станка: 2 кг
Конструкция и комплектация:
Станок поставляется в картонной коробке с фирменным оформлением. В комплект поставки входят:
-
Основание с установленным заточным кругом
-
Рабочий стол
-
Паспорт устройства, распространяющийся на две модели: Вихрь СЗЦ-90А и Вихрь СЗЦ-200
-
Кабель питания длиной 2 метра

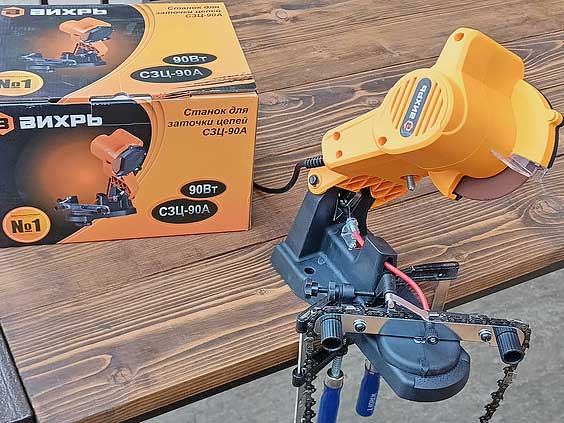

Основание станка изготовлено из прочного пластика, что обеспечивает небольшой вес устройства. В верхней части расположен двигатель мощностью 90 Вт и защитный кожух, закрывающий точильный круг. Точильный круг диаметром 108 мм вращается со скоростью 5500 об/мин, что позволяет эффективно обрабатывать цепи.
Механизм фиксации цепи осуществляется с помощью металлического тросика, расположенного на стыке основания и блока двигателя. Для крепления к рабочей поверхности предусмотрены два технологических отверстия и два выступа-ограничителя. Рабочий стол состоит из двух пластин для установки цепи, регулируемого установочного клина и механизма перемещения цепи.
Принцип работы:
Для приведения станка в рабочее состояние необходимо выполнить следующие шаги:
-
Продеть и зафиксировать тросик зажима цепи.
-
Установить рабочий стол в основание и зафиксировать его с помощью винта-барашка.
-
Установить цепь между двумя пластинами рабочего стола.
-
Выставить угол заточки с помощью градуировки на основании.
-
Зафиксировать зуб цепи с помощью регулируемого клина.
-
Включить станок и выполнить заточку зуба.
-
Протянуть цепь для обработки следующего зуба.
Для заточки цепи необходимо, чтобы заточной круг касался режущей кромки зуба. Угол заточки зубьев цепи обычно составляет 25-30 градусов, в зависимости от типа цепи.
После выполнения нескольких заточек может потребоваться сточить зуб-ограничитель с помощью специального шаблона.
Эксплуатация:
Заточной станок Вихрь СЗЦ-90А подходит для обработки цепей различных типов цепных пил. Для примера рассмотрим процесс заточки цепи для бензиновой пилы с шиной 400 мм и цепью с 57 звеньями толщиной 1.3 мм и шагом 3/8".
-
Установить цепь на рабочий стол таким образом, чтобы режущая часть зубьев была направлена в сторону заточного круга.
-
Выставить угол заточки с помощью градуировки на основании (в данном случае 30 градусов).
-
Зафиксировать зуб с помощью регулируемого клина.
-
Используя регулировочный винт, выставить положение зуба так, чтобы заточной круг едва касался его кромки.
-
Установить положение ограничителя глубины заточки с помощью регулировочного винта.
-
Включить станок и выполнить заточку зуба.
-
Протянуть цепь в направлении заточного круга для обработки следующего зуба.
-
Повторить процесс для всех зубьев цепи с одинаковым направлением заточки.
После обработки всех зубьев с одним направлением заточки необходимо изменить угол заточки и обработать пропущенные зубья.
Заключение:
Заточной станок Вихрь СЗЦ-90А является эффективным инструментом для восстановления остроты цепей цепных пил. Благодаря автоматическому механизму фиксации цепи, процесс заточки становится более удобным и менее трудоемким. Компактные размеры и небольшой вес станка позволяют легко разместить его в мастерской или гараже.
