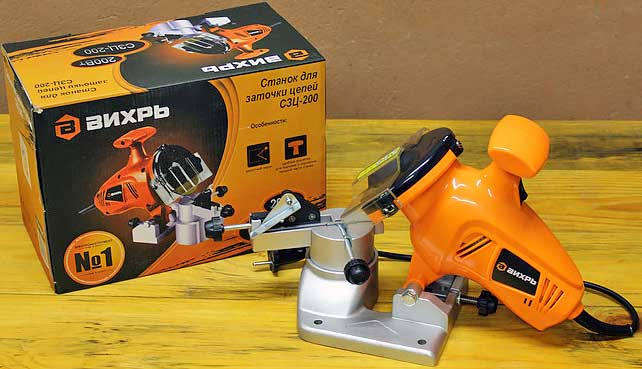

Обзор станка для заточки цепей Вихрь СЗЦ-200
Технические характеристики
-
Мощность: 200 Вт
-
Частота вращения на холостом ходу: 6000 об/мин
-
Диаметр точильного диска: 100 мм
-
Посадочный диаметр диска: 10 мм
-
Длина кабеля: 0,4 м
-
Габариты (ДхШхВ): 170х400х240 мм
-
Вес: 1,9 кг
Упаковка и комплектация
Станок поставляется в картонной коробке, на которой указаны технические характеристики и основные потребительские свойства устройства. Проставки и ложементы для защиты товара при транспортировке отсутствуют.
В комплект поставки входят:
-
Станина
-
Электропривод в сборе с абразивным кругом
-
Два ключа для сборки
-
Стержень блокировки вала
Внешний вид
Корпус электропривода выполнен из пластика. Все детали тщательно подогнаны, облой и другие дефекты литья отсутствуют, люфты и скрипы пластика также не наблюдаются.
В нижней части корпуса предусмотрено отверстие для установки привода на станину, которое входит в комплект поставки.
На корпусе имеются наклейки с наименованием торговой марки, модели устройства и его техническими характеристиками. Для отвода тепла по обеим сторонам корпуса предусмотрены вентиляционные отверстия.
Кабель питания имеет длину 0,4 м, выполнен из пластика и на холоде может дубеть. Вилка без заземления, кабельный ввод резиновый.
В верхней части электропривода расположена удобная рукоять для подачи инструмента в рабочую зону. За ней находится рокерный выключатель без индикации.
Защитный кожух, изготовленный из металла, закрывает 2/3 абразивного круга. На кожухе указано направление вращения круга. Крепится кожух не саморезами, а винтами с закладными гайками, что обеспечивает удобство при периодическом обслуживании.
Посадочная поверхность вала электропривода имеет диаметр 10 мм. Абразивный круг зажимается между двух шайб и фиксируется гайкой М8 с нейлоновым кольцом. Внешний диаметр шайб составляет 35 мм, а толщина абразивного круга — 3,5 мм.
Станина отлита из алюминия и имеет гладкую поверхность без острых кромок. Для крепления на весу предусмотрены три отверстия диаметром 8 мм. Общий вес станка составляет 1,9 кг, что позволяет закрепить его с помощью пары болтов.
Рабочая зона выполнена в виде поворотного стола с элементами фиксации звеньев цепи. Поворот стола возможен в диапазоне 60° (±30° от нуля). Звенья цепи фиксируются в продольном и поперечном направлениях. В продольном направлении звено подпирается специальной планкой, а ведущее звено зажимается между двумя пластинами в центре стола.
С обратной стороны станина имеет рёбра жёсткости для повышения прочности конструкции. Поворотный стол имеет пять фиксированных положений с шагом в 15°, фиксация осуществляется подпружиненным шариком. Для изменения угла на нестандартное значение шарик можно убрать.
Сборка
Сборка станка не вызывает затруднений, поскольку в комплекте имеются все необходимые инструменты. Для установки электропривода на станину достаточно установить болт в качестве оси и накрутить на него гайку. После сборки габариты станка составляют 170х400х200 мм (ДхШхВ), а вес — 1,9 кг.
Разбор
Корпус электропривода закреплён на 8 саморезах. После их откручивания открывается доступ к внутренним компонентам устройства. Основное внимание привлекает ременная передача, выполненная качественно, но с некоторыми конструктивными недостатками.
Обмотки статора имеют бандаж из стяжек и нитей, пропитанных лаком. Щёткодержатели изготовлены из пластика, а щётки выглядят дешёвыми и не имеют маркировки. Плотность графита низкая, что приводит к их крошению. Соединение контактов щёток с контактами щёткодержателей ненадёжное и осуществляется без дополнительных элементов фиксации.
Обмотка якоря покрыта лаком. Приводной ремень имеет 38 зубьев, длину 190 мм и ширину 8 мм. На якоре установлены шариковые подшипники 626RS и 607RS, а на ведомом валу — 626RS и 6000RS подшипники.
Тестирование
Основным параметром работы станка является частота вращения. Производитель заявляет частоту 6000 об/мин, однако в ходе тестирования максимальная частота составила 5420 об/мин, что отличается от заявленного значения на 10%.
Станок успешно справляется с задачей заточки цепи.
Заключение
Станок для заточки цепей Вихрь СЗЦ-200 обладает компактными размерами и небольшим весом, что делает его удобным для использования. В комплект входят все необходимые элементы для сборки и работы, за исключением болтов для крепления станины. Качество изготовления корпуса и станины соответствует высоким стандартам.
К недостаткам можно отнести короткий кабель питания, который требует использования удлинителя, и ненадёжный контакт щёток, что может повлиять на долговечность устройства. Также стоит отметить, что частота вращения заточного круга отличается от заявленной на 10%.
