Обзор на токоизмерительные клещи RGK CM-20

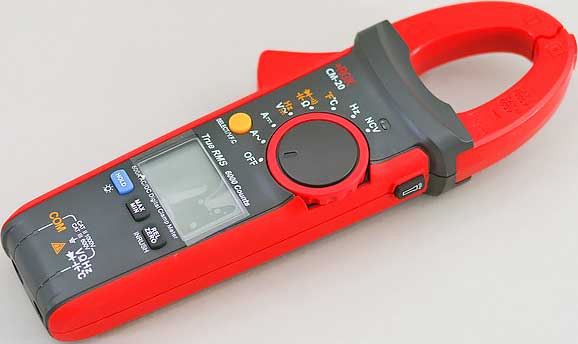

Сегодня на тестировании представлены токоизмерительные клещи RGK CM-20.

Основные характеристики:

• Диапазон измерения переменного тока: 60 А — 600 А

• Диапазон измерения постоянного тока: 60 А — 600 А

• Диапазон измерения напряжения переменного тока: 6 В — 750 В

• Диапазон измерения напряжения постоянного тока: 600 мВ — 1000 В

• Диапазон измерения сопротивления: 600 Ом — 60 МОм

• Диапазон измерения ёмкости: 60 нФ — 60 мФ

• Диапазон измерения температуры: от -20 °C до 400 °C

• Диапазон измерения частоты: 10 Гц — 1 МГц

• Функция бесконтактного обнаружения напряжения (NCV)

• Разрядность дисплея: 6000

• Питание: 3 батарейки типа AAA 1,5 В

• Габаритные размеры: 215 х 73 х 36 мм

• Масса: 238 г

Упаковка и комплектация

Упаковка выполнена в лаконичном стиле, без избыточной информации. В комплект входят:

• Токоизмерительные клещи RGK CM-20

• Тряпичный футляр

• Комплект щупов

• Термопара типа K

• Комплект батареек

• Инструкция по эксплуатации

Для удобства транспортировки и хранения предусмотрен мягкий футляр с логотипом производителя. Внутри футляра находится отсек для хранения щупов и термопары, а также фиксатор для токоизмерительных клещей.

Внешний вид

Токоизмерительные клещи RGK CM-20 имеют типичный для мультиметров дизайн. Корпус выполнен из пластика, с красными вставками, имеющими прорезиненную поверхность. Селектор режимов оснащён рельефной поверхностью для удобства захвата большим пальцем. При выборе режима работы селектор фиксируется с помощью шарика. Также при выборе режима издаётся звуковой сигнал, который невозможно отключить.

Количество отсчётов составляет 6000. Предусмотрена функция удержания последнего значения (кнопка «Hold»), отображение минимального и максимального значений измерений, а также обнуление и переключение системы измерения.

Максимальный диаметр проводника, который можно измерить с помощью клещей, составляет 30 мм. Для проверки этого параметра была использована жила кабеля ВВГнг(А) 4х185, которая легко помещается в клещи. Однако суммарный допустимый ток для этого кабеля не превышает 400 А, поэтому токовые клещи обладают достаточным запасом по измерению тока.

Для измерения тока в условиях недостаточной освещённости предусмотрена подсветка рабочей зоны. Яркость подсветки достаточна для работы в условиях низкой освещённости. Цвет свечения подсветки — бело-голубой.

В нижней части корпуса расположены разъёмы для подключения щупов и термопары. Щупы имеют резиновую оболочку средней жёсткости и колпачки на концах для предотвращения замыкания. Сопротивление щупов составляет 0,4 Ом, длина — 90 см, калибр — 18 AWG.

Термопара типа K выполнена из стекловолокна и подключается через сдвоенный разъём с указанием полярности.

Питание мультиметра осуществляется от трёх батареек типа AAA. Для первоначальной установки батареек требуется крестовая отвёртка, которая не входит в комплект поставки.

Разборка

Разборка токоизмерительных клещей RGK CM-20 не представляет сложности. Устройство построено на базе микроконтроллера ARM Cortex-M3 (EFM32-TG842F32-C). В качестве основного микроконтроллера используется Hycontek DTA0661L. Качество монтажа выполнено на высоком уровне, все компоненты аккуратно размещены внутри корпуса.

Тестирование

1. Детектор напряжения (NCV). Устройство успешно обнаруживает электрические провода под напряжением на расстоянии около 1,5–2 см. На экране отображается индикатор «EF» и расстояние в виде черточек.

2. Переменное напряжение и измерение частоты сети. С помощью мультиметра было выявлено несоответствие напряжения в доме после капитального ремонта.

3. Переменный ток. Проведён замер рабочего тока на одном лестничном марше многоквартирного дома в вечернее время, когда большинство потребителей отключены.

4. Температура. Термопара была помещена в кипящую воду, и измеренное значение составило 98 °C (с учётом высоты над уровнем моря — 572 м, где температура кипения воды составляет 98,2 °C).

5. Сопротивление. Были измерены несколько резисторов разного номинала и результаты были сопоставлены с мультиметром Aneng ST209. Погрешность измерений составила +/- (1,2% + 2).

6. Постоянное напряжение. В качестве источника питания использовался лабораторный блок питания Longwei LW-K3010D. Измеренные значения полностью соответствовали установленным на блоке питания.

7. Проверка целостности электрической цепи (прозвонка). Время срабатывания составляет 2 секунды, что не является оптимальным. Также присутствует звуковое оповещение.

8. Постоянный ток. С помощью функции Inrush был измерен пусковой ток двигателей автомобилей Renault Logan и Renault Laguna 3. Для Logan значение составило 48,79 А, для Laguna — 284 А.

9. Проверка ёмкости конденсатора. Были использованы новые конденсаторы разного номинала. Результаты измерений были сопоставлены с мультиметром ST209.

10. Прозвонка диодов. Режим работы диодов проверен, результаты совпадают с результатами других мультиметров.

Дополнительные особенности RGK CM-20:

• Датчик Холла для точного измерения переменного тока

• Фильтр V.F.C. для корректных измерений импульсного оборудования

• Автоматическое отключение через 15 минут бездействия

Выводы

Токовые клещи RGK CM-20 представляют собой универсальный инструмент, подходящий для измерения переменного и постоянного тока.

Преимущества:

• Высокая точность измерений

• Удобный селектор режимов

• Возможность измерения кабелей большого сечения

Недостатки:

• Высокая стоимость устройства

• Синий цвет подсветки экрана

• Короткое время работы подсветки экрана
