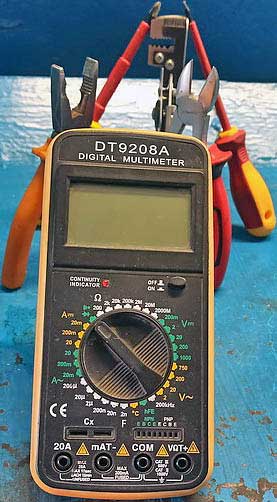

Мультиметр TEK DT 9208A: обзор характеристик и функциональности
Мультиметр является важным инструментом для электриков, как в быту, так и на производстве. Он отличается разнообразием моделей, отличающихся по размерам и техническим характеристикам. Существуют как высокоточные и дорогостоящие приборы, так и бюджетные варианты для менее требовательных измерений. В данном обзоре рассмотрим популярную модель мультиметра TEK DT 9208A, которая зарекомендовала себя на рынке.
Технические характеристики
-
Питание: батарея 9 В типа "крона".
-
Индикация: звуковая и световая.
-
Кнопка включения/выключения: отдельная.
-
Функциональные возможности:
-
Измерение сопротивления: 200 Ом, 2 кОм, 20 кОм, 200 кОм, 2 МОм, 20 МОм, 2000 МОм.
-
Измерение напряжения постоянного тока: 200 мВ, 2 В, 20 В, 200 В, 1000 В.
-
Измерение напряжения переменного тока: 2 В, 20 В, 200 В, 750 В.
-
Измерение частоты: до 200 кГц.
-
Определение коэффициента усиления тока биполярных транзисторов.
-
Возможность измерения температуры.
-
Измерение емкости конденсатора: 2 нФ, 20 нФ, 200 нФ, 2 мФ, 20 мФ, 200 мФ.
-
Диапазон измерения переменного тока: 20 мА, 200 мА, 20 А.
-
Диапазон измерения постоянного тока: 20 мА, 200 мА, 20 А.
-
Комплектация
В комплект поставки входит только сам мультиметр. Документация и датчик температуры утеряны, а измерительные щупы вышли из строя после трех месяцев интенсивного использования.
Преимущества
-
Большой дисплей с крупными цифрами.
-
Защитный резиновый чехол.
-
Подставка для наклона прибора.
-
Удобный селектор режимов.
-
Отдельная кнопка включения для продления срока службы селектора.
-
Звуковая и световая индикация при прозвонке.
-
Возможность измерения постоянного и переменного тока до 20 А.
-
Возможность измерения емкости через отдельные контакты.
-
Цветовая маркировка параметров измерения.
Недостатки
-
Низкое качество комплектных щупов.
-
Отсутствие подсветки дисплея.
-
Питание от батареи типа "крона", которая дороже стандартных элементов питания (АА, ААА).
-
Отсутствие функции HOLD для фиксации текущих показаний.
-
Отсутствие автоматического отключения.
-
Ручной выбор диапазона измерений.
Конструкция
Мультиметр имеет увеличенные габариты для размещения большого дисплея и удобного селектора. Габаритные размеры составляют 185 мм в длину, 85 мм в ширину и 32 мм в толщину. Корпус выполнен из черного пластика среднего качества.
На лицевой панели расположен дисплей с небольшим наклоном. Слева от дисплея находится световой индикатор, а справа - кнопка включения/выключения. В центре корпуса расположен селектор переключения диапазонов измерений с мягким ходом. Под селектором находятся разъемы для измерения емкости и транзисторов. В нижней части прибора расположены четыре гнезда для подключения измерительных щупов и термометра. С обратной стороны находится крышка, закрывающая отсек для батареи, замена которой осуществляется с помощью отвертки.
Тестирование
Проверка диода и целостности цепи
Для проверки диода и целостности цепи необходимо установить селектор в соответствующее положение. При измерении участка цепи с сопротивлением менее 50 Ом прибор издает звуковой сигнал. Проверка диода показала сопротивление 0,519 Ом в одном направлении и превышение диапазона измерений в другом.
Проверка сопротивления
Для тестирования были использованы резисторы различных номиналов. Результаты измерений показали небольшие отклонения от заявленных значений, что является допустимым для бюджетных моделей.
Проверка напряжения постоянного тока
Для измерения напряжения постоянного тока были использованы несколько источников питания. Результаты измерений показали соответствие заявленным характеристикам.
Проверка напряжения переменного тока
Аналогичные измерения были проведены для источников переменного тока. Результаты также соответствовали заявленным значениям.
Измерение емкости
Для проверки емкости были использованы четыре конденсатора различных номиналов. Измерения показали небольшие отклонения от заявленных значений.
Замер переменного и постоянного тока
Для измерения переменного и постоянного тока были использованы понижающий трансформатор и блок питания от ПК. Результаты измерений показали соответствие рассчитанным значениям.
Заключение
Мультиметр TEK DT 9208A является надежным и функциональным инструментом, который может использоваться как в бытовых, так и в профессиональных целях. Несмотря на некоторые недостатки, такие как отсутствие подсветки дисплея и низкое качество щупов, прибор обладает рядом преимуществ, включая широкий диапазон измерений и удобную конструкцию. Рекомендуется для покупки благодаря своей надежности и доступной цене.
