Мультиметр TEK DT 9208A, выпущенный в конце 2021 – начале 2022 года, представляет собой обновленную версию ранее производимого устройства. Данная модель обладает улучшенным экраном, который способен отображать дополнительные символы, усовершенствованной схемотехникой, индикацией измеряемых параметров, функцией запоминания измеренных значений (кнопка "HOLD") и другими улучшениями. В данном обзоре рассмотрены основные характеристики и особенности мультиметра.
Упаковка
Мультиметр упакован в картонную коробку, оформленную в фирменных черно-оранжевых цветах. На лицевой стороне коробки изображен внешний вид устройства, который не полностью соответствует обновленной модели. Однако внесенные изменения положительно сказались на функциональности мультиметра. На упаковке указаны основные функции и параметры, которые может измерять прибор. На обратной стороне коробки параметры измерения представлены в виде пиктограмм. Боковая сторона коробки содержит информацию о производителе.
Коробка легко открывается и может быть использована для дальнейшего хранения устройства. Внутри коробки аккуратно размещен комплект поставки.
Комплект поставки
В комплект поставки входят следующие элементы:
-
Мультиметр в желтом прорезиненном чехле;
-
Два щупа черного и красного цвета;
-
Щупы для измерения температуры;
-
Батарейка типа "Крона" напряжением 9 В;
-
Инструкция по эксплуатации;
-
Коробка.
Дизайн и внешний вид

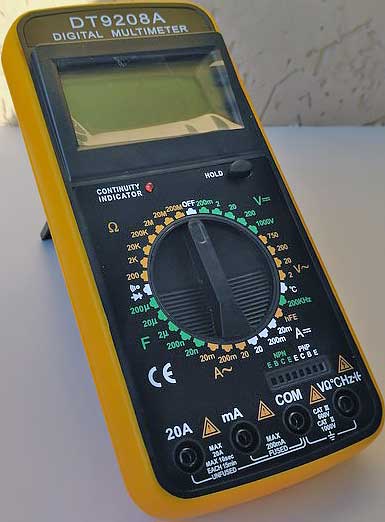

Дизайн обновленной модели мультиметра претерпел незначительные изменения, связанные с добавлением новых функциональных возможностей. В верхней части устройства расположен черно-белый экран с возможностью отображения значений до 1999 включительно, а также дополнительной индикацией измеряемых параметров. Под экраном находится красный светодиод, который служит индикатором режима прозвонки цепи. Справа от светодиода размещена кнопка "HOLD", предназначенная для запоминания измеренного значения. В центральной части мультиметра расположен переключатель режимов работы на 32 позиции, включая положение "OFF" для выключения прибора. Наиболее часто используемые функции, такие как измерение сопротивления и постоянного напряжения, расположены в непосредственной близости от положения "OFF", что обеспечивает удобство в эксплуатации. В нижней части корпуса мультиметра находятся контактные гнезда для щупов и ячейки для тестирования транзисторов. В обновленной модели отсутствуют ячейки для измерения емкости конденсаторов, что компенсируется использованием щупов для этой цели, что является более удобным решением.
Мультиметр оснащен складной подставкой, позволяющей располагать экран под углом около 90 градусов, что минимизирует засветки на экране во время эксплуатации. Экран имеет небольшой наклон относительно горизонтальной плоскости, что повышает удобство при проведении измерений.
На обратной стороне мультиметра расположен складной механизм подставки и предупреждающая информация на английском языке. Производитель заказывает устройство на крупном китайском заводе и реализует его под собственным брендом, добавляя компактную этикетку на обратную сторону корпуса. Аналогичные модели мультиметров можно найти в продаже под другими брендами, такими как Ресанта. Основные отличия будут заключаться в этикетке и стоимости. На моем мультиметре указана дата изготовления 11.2021, что позволяет предположить, что последующие выпуски будут иметь аналогичное исполнение до тех пор, пока производитель не решит внести дополнительные изменения.
В комплект поставки включены два щупа черного и красного цвета, которые обладают хорошей посадкой в гнездах мультиметра. Длина проводов щупов составляет 600 мм, что достаточно для проведения измерений. Длина самого щупа составляет 100 мм, из которых 20 мм – металлическая часть. Щупы для измерения температуры также просты, но их наличие в комплекте является преимуществом.
На видео ниже представлен внешний вид мультиметра, а также его пробное включение и демонстрация работоспособности.
Габаритные размеры
Мультиметр имеет компактные размеры, которые несколько превышают размеры карманных моделей. Основные габариты устройства составляют:
-
Ширина – 86 мм;
-
Высота – 186 мм;
-
Глубина – 41 мм.
Вес мультиметра составляет 310 грамм.
Инструкция по эксплуатации
В комплекте поставки предоставляется инструкция по эксплуатации, которая полезна как для начинающих пользователей, так и для специалистов. Инструкция содержит разделы с описанием назначения, общих характеристик, измеряемых параметров, комплектности, правил транспортировки и хранения и другие.
Элементная база мультиметра
Для доступа к элементной базе мультиметра необходимо открутить единственный винт, расположенный в верхней задней части устройства. Эта процедура также потребуется в случае замены предохранителя, который является съемным и легко заменяемым. Внутри пластикового корпуса находится единственная плата с аккуратной пайкой.
На плате расположен плавкий стеклянный предохранитель, который можно легко заменить при необходимости. В предыдущей версии устройства предохранитель отсутствовал. Также на плате присутствуют распаянные алюминиевые электролитические конденсаторы серии UT на 10 В и полноценный динамик (димммер).
Подготовка мультиметра к работе
Перед началом эксплуатации необходимо установить батарейку типа "Крона" напряжением 9 В и подключить щупы. Для этого необходимо снять прорезиненный чехол, открыть крышку отсека для батарейки, расположенную в нижней задней части устройства, и установить батарейку. После этого необходимо закрыть крышку и подключить щупы к соответствующим гнездам. Мультиметр готов к использованию.
На видео ниже представлен процесс подготовки мультиметра к работе, его разборку, установку батарейки, подключение щупов и пробное включение.
Демонстрация работы (тестирование)
В данном разделе приведены результаты тестирования мультиметра.
Тест №1: Измерение значений напряжения на выходе компьютерного блока питания мощностью 425 Вт.
При включении компьютерного блока питания без нагрузки мультиметр TEK DT 9208A показал значение напряжения на линии +5В равное 5,22 В. Карманный мультиметр с большей погрешностью измерений показал значение 5,17 В. На линии +12В мультиметр TEK DT 9208A зафиксировал напряжение 12,35 В, в то время как карманный мультиметр показал 12,22 В.
На видео ниже представлен процесс измерения значений напряжения на выходе компьютерного блока питания мощностью 425 Вт.
Тест №2: Измерение напряжения батарейки типа ААА напряжением 1,5 В.
Для измерения постоянного напряжения использовалась новая батарейка типа ААА. Мультиметр TEK DT 9208A показал значение напряжения 1,593 В, в то время как карманный мультиметр с большей погрешностью измерений показал значение 1,57 В.
На видео ниже представлен процесс измерения напряжения батарейки типа ААА напряжением 1,5 В.
Тест №3: Проверка работы мультиметра в режиме прозвонки цепи и тестирование звука диммера.
На видео ниже представлен процесс работы мультиметра в режиме прозвонки цепи, а также демонстрация звука диммера.
Тест №4: Измерение сопротивления.
Для измерения сопротивления использовался резистор номиналом 680 кОм с выбранной шкалой 2 МОм. Мультиметр TEK DT 9208A показал значение сопротивления равное 682 кОм, в то время как карманный мультиметр с большей погрешностью показал значение 688 кОм.
Достоинства и недостатки
По результатам непродолжительной эксплуатации мультиметра можно выделить следующие преимущества:
-
Современный дизайн и эргономичный внешний вид;
-
Интуитивно понятная панель управления;
-
Большой экран с возможностью отображения вспомогательных символов;
-
Удобство использования;
-
Высокая точность измерений по сравнению с карманными аналогами;
-
Наличие полезных функций, таких как режим прозвонки цепи со звуком (димммер), измерение температуры, частоты, проверка транзисторов и режим запоминания измеренных значений;
-
Наличие предохранителя в цепи питания;
-
Доступная стоимость.
Среди недостатков можно отметить:
-
Бюджетные щупы, которые подходят для нечастого использования;
-
Короткая длина щупов;
-
Корпус мультиметра изготовлен из недорогого пластика.
Заключение
Мультиметр TEK DT 9208A произвел положительное впечатление. Обновленная модель обладает рядом усовершенствований, которые значительно повышают удобство эксплуатации. Наличие дополнительных функций и предохранителя делает эту модель привлекательной для приобретения в качестве домашнего инструмента.
