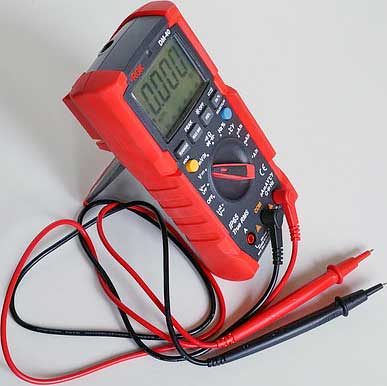

Обзор мультиметра RGK DM-40
В сфере электронных измерений существует широкий спектр приборов, однако мультиметры остаются одними из наиболее востребованных и универсальных устройств. Базовая комплектация мультиметра обычно включает функции амперметра, вольтметра и омметра, однако современные модели предлагают значительно расширенные возможности даже в бюджетном сегменте.
В данном обзоре рассматривается мультиметр RGK модели DM-40, который представляет собой инструмент, сочетающий в себе высокую точность измерений, эргономичность и расширенный функционал.
Технические характеристики
Для удобства ознакомления с техническими параметрами прибора, ниже представлен скриншот страницы с официального сайта производителя.
Упаковка и комплектация
Мультиметр поставляется в прозрачном блистерном пакете, обеспечивающем надежную защиту от повреждений во время транспортировки.
В комплект поставки входят:
-
измерительные кабели со щупами;
-
термопара с единым контактом;
-
элемент питания типа «Крона»;
-
защитная сумочка;
-
руководство пользователя.
Щупы оснащены защитными колпачками для проведения измерений в условиях плотного монтажа. Отсутствие зажимов на щупах может создавать определенные неудобства при работе с высокоомными цепями, такими как конденсаторы и резисторы.
Внешний вид и органы управления
RGK DM-40 имеет компактные размеры, однако, в линейке компании присутствуют как более миниатюрные, так и более крупные модели. Резиновая накладка на корпусе обеспечивает дополнительную защиту и предотвращает скольжение устройства в руке.
На нижней части корпуса расположена откидная подставка, также выполненная из резины, которая надежно фиксируется в двух положениях. В подставке находится отсек для батареи, доступ к которому осуществляется путем откручивания пяти винтов. Батарея типа «Крона» надежно фиксируется в отсеке и не создает вибраций при эксплуатации.
В корпусе предусмотрено три гнезда для подключения измерительных щупов, что отличает RGK DM-40 от большинства аналогичных моделей, где используется четыре гнезда. Это позволяет проводить измерения токов до 600 мА без необходимости перестановки щупов.
Класс защиты IP-65 обеспечивает полную защиту от пыли и струй воды, что делает прибор пригодным для использования в неблагоприятных условиях.
Назначение органов управления и впечатления от работы
На передней панели мультиметра расположены шесть кнопок управления:
-
Кнопка «Hold» предназначена для фиксации измеренных значений на экране.
-
Кнопка «Range» используется для переключения между ручным и автоматическим режимами измерения.
-
Кнопка «Max/Min» активирует отображение максимальных и минимальных значений при измерении напряжения и тока.
-
Кнопка «Rel» запускает режим относительных измерений, позволяя отслеживать разницу между текущим и заданным значением.
-
Кнопка «Hz%» переключает режимы измерения частоты и коэффициента заполнения.
-
Кнопка включения/выключения фонарика.
Поворотный переключатель режимов измерения расположен под экраном и имеет следующие позиции:
-
OFF – режим отключения прибора;
-
LoZ V, V~, V-, mV – режимы измерения постоянного и переменного напряжения с функцией LoZ для измерения напряжения с низким импедансом;
-
µA, mA, A – режимы измерения переменного и постоянного тока;
-
°C°F – режимы измерения температуры.
Контрольные измерения
В рамках данного обзора были проведены контрольные измерения с использованием мультиметра RGK DM-40 для оценки его точности и функциональности.
Постоянное напряжение
Для проверки точности измерения постоянного напряжения был использован прецизионный источник напряжения на основе микросхемы AD584J. Погрешность измерений составила не более 0,46%, что соответствует заявленным характеристикам прибора.
Сопротивление
Проверка точности измерения сопротивления проводилась с использованием высокоточных резисторов. Результаты измерений показали высокую степень точности и быстродействие прибора в автоматическом режиме.
Емкость
Измерение емкости проводилось с использованием электролитических конденсаторов различной емкости. Скорость работы прибора в данном режиме оказалась удовлетворительной, однако при работе с конденсаторами большой емкости время измерения может увеличиваться.
Диодная прозвонка
Мультиметр успешно определяет падение напряжения на кремниевых диодах, однако при проверке светодиодов возникают сложности из-за низкого уровня сигнала. Тем не менее, функция прозвонки цепей работает быстро и эффективно.
Температура
Для проверки точности измерения температуры был использован метод кипячения воды. Результаты измерений показали, что мультиметр обеспечивает высокую точность при измерении температуры в диапазоне до 100°C.
Разборка
Для доступа к внутренним компонентам мультиметра необходимо открутить шесть винтов, расположенных по периметру задней крышки. Конструкция прибора предусматривает использование латунных втулок с резьбой для надежного крепления крышки к корпусу.
Внутри корпуса расположены два предохранителя: один на 11 А 1000 В для измерения тока до 20 А и второй на 600 мА 600 В для защиты при измерении малых токов. Также в конструкции предусмотрены защитный термистор и варисторы.
Основу измерительной схемы составляет микроконтроллер EFM32ZG210F32, обрабатывающий данные и передающий их на дисплей через драйвер HY2613B. Основной измерительный элемент – микросхема DTA0661L, информация о которой в открытых источниках отсутствует.
Контакты поворотного переключателя покрыты слоем смазки, что обеспечивает их долговечность и надежность.
Заключение
Мультиметр RGK DM-40 представляет собой высокоточный и функциональный прибор, соответствующий современным требованиям к измерительным устройствам. Наличие расширенного функционала, эргономичный дизайн и высокое качество сборки делают его отличным выбором для широкого круга пользователей.
Однако, стоит отметить, что отсутствие зажимов на щупах и некоторые особенности работы подсветки могут вызывать определенные неудобства при эксплуатации. Кроме того, наличие водонепроницаемого корпуса, хотя и является преимуществом в определенных условиях, увеличивает стоимость прибора.
В целом, RGK DM-40 можно рекомендовать как надежное и точное измерительное устройство для профессионального и бытового использования.
