Обзор базовой модели мультиметра RGK DM-10
В данном обзоре представлена базовая модель мультиметра RGK DM-10, предназначенная для использования в бытовых условиях. Этот инструмент обеспечивает основные функции измерения напряжения, сопротивления и прозвонки, что делает его подходящим для широкого круга задач.
Технические характеристики:
-
Диапазон измерения напряжения постоянного тока: 200 мВ - 600 В
-
Диапазон измерения напряжения переменного тока: 200 В - 600 В
-
Диапазон измерения сопротивления: 200 Ом - 20 МОм
-
Функция прозвонки: 0,1 Ом
-
Проверка диодов: 0,001 В
-
Диапазон измерения постоянного тока: 2000 мкА - 10 А
-
Разрядность дисплея: 2000
-
Тип предохранителя: Клемма 200 мА: быстродействующий плавкий предохранитель 200 мА/250 В Ø5х20 мм, Клемма 10 A: быстродействующий плавкий предохранитель 10 А/250 В Ø5х20 мм
-
Выбор диапазона: Ручной
-
Индикация перегрузки: «OL»
-
Скорость выборки: 2-3 раза в секунду
-
Категория измерений: CATIII 600 В
-
Питание: 2 батареи типа ААА, 1,5 В
-
Габаритные размеры: 134 х 78 х 46 мм
-
Масса: 185 г
Упаковка, внешний вид и комплектация
Мультиметр поставляется в картонной коробке, оснащенной ушком для подвешивания. Внутри находится сам прибор, комплект щупов, термопара типа К, две батарейки типа ААА и инструкция по эксплуатации.

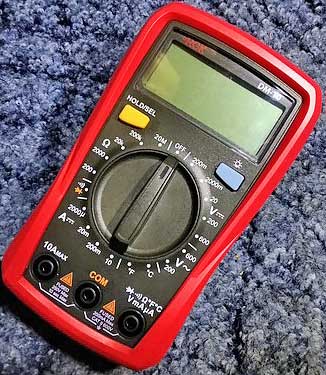

Внешний вид мультиметра характеризуется добротностью и простотой. Корпус выполнен в красно-черной цветовой гамме. Устройство не является компактным, но это компенсируется тем, что щупы не выталкивают его из выбранного положения. В сравнении с другими моделями, такими как DT-182 или DT830B, RGK DM-10 имеет прорезиненный чехол, обеспечивающий дополнительную защиту при падении.
Щупы средней жесткости, длина которых составляет 104 см (вместе с проводами). Металлическая часть щупов достаточно толстая, что обеспечивает их долговечность. Силиконовый бампер, расположенный вокруг корпуса, защищает устройство от механических повреждений.
Отсек для батареек находится в верхней части мультиметра и дополнительно зафиксирован винтом, что обеспечивает надежность конструкции.
Органы управления и дисплей
На лицевой стороне устройства расположены экран, органы управления и разъемы для подключения щупов. Экран монохромный, размером 50 х 22 мм, с четкими и крупными значениями. Под экраном находятся две кнопки: голубая с изображением лампочки для включения/отключения подсветки и желтая с надписью HOLD/SEL для фиксации текущих показаний или переключения режима.
Селектор выбора режима имеет 6 положений: выключение мультиметра, измерение напряжения постоянного тока, измерение напряжения переменного тока, измерение силы постоянного тока, режим прозвонки/проверка диодов и измерение сопротивления. Селектор двигается с заметным усилием, что предотвращает случайные переключения. Каждое изменение режима сопровождается звуковым сигналом.
Под селектором расположены разъемы, каждый из которых имеет свой функционал и диапазон измерений.
В верхней части спины устройства находятся держатели для щупов и петля для подвешивания. Щупы можно установить в различных положениях, включая вертикальное, благодаря откидной ножке.
Разборка
Разборка мультиметра проста и не требует специальных навыков. Необходимо снять чехол, открутить винты и аккуратно располовинить корпус. Защелки мягкие, но упругие, что предотвращает повреждение устройства при разборке. Внутри находится плата UT33C+, популярная среди пользователей.
Предохранители меняются после разборки, что является неудобством. Было бы предпочтительнее наличие специального окошка для замены предохранителей.
Тестирование
В ходе тестирования были проверены следующие функции мультиметра:
-
Измерение сопротивления Измерены резисторы, установленные на "+" провод коннекторов компьютерных вентиляторов с 3 и 4 пинами. Результаты соответствуют заявленным маркировкам.
-
Измерение напряжения Проведены измерения напряжения батарейки и аккумулятора. Использовался небольшой полу-ЛБП с Али и модуль ZK-4KX. Результаты измерений напряжения 5/12/19 В соответствуют ожидаемым значениям.
-
Прозвонка Функция прозвонки была проверена на трех разных проводах, трех лампах и щупах. Результаты показали, что прозвонка работает корректно.
-
Измерение температуры Измерение температуры проводилось аксилярным методом в подмышечной впадине. Использовался ртутный градусник и термопара. Результаты показали погрешность в 0,39 градусов Цельсия, что является приемлемым для немедицинского прибора.
Заключение
Мультиметр RGK DM-10 представляет собой надежное и функциональное устройство для бытового использования. Он обеспечивает основные функции измерения, такие как напряжение, сопротивление и прозвонка. Благодаря своей простоте и доступной цене, этот прибор является отличным выбором для широкого круга пользователей.
