Кабельный тестер RGK NT-10: обзор и технические характеристики
Кабельные тестеры используются для диагностики и выявления неисправностей в телекоммуникационных, видео- и электрических кабельных системах. В данном обзоре представлен анализ кабельного тестера RGK NT-10, который может быть применён для тестирования телефонных линий, систем видеонаблюдения и электрических сетей.
Основные технические характеристики
-
Выходная мощность тон-генератора: 10 мВт.
-
Выходная частота тон-генератора: 1,25 кГц и 1,4 кГц.
-
Выходное напряжение при проверке целостности: 8 В.
-
Защита входного напряжения: 60 В.
-
Источник питания тон-генератора: батарея типа «Крона» 9 В.
-
Источник питания приёмника: батарея типа «Крона» 9 В.
Упаковка и комплектация
Кабельный тестер RGK NT-10 поставляется в картонной коробке, окрашенной в насыщенные цвета. На лицевой и задней сторонах коробки размещены изображения блоков устройства, а на боковых панелях указаны его основные технические характеристики.
Каждый блок кабельного тестера упакован в отдельный пакет из вспененного материала. В комплект поставки входят приёмник, тон-генератор, две батареи типа «Крона» и руководство по эксплуатации.
Внешний вид и элементы управления

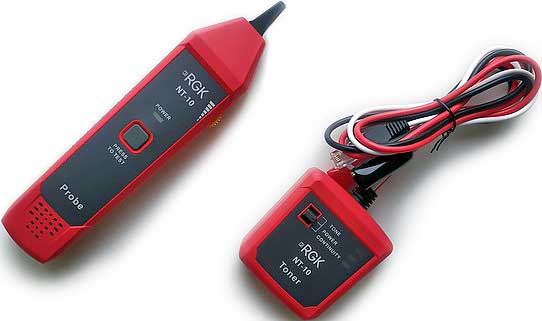

Кабельный тестер RGK NT-10 состоит из двух блоков: тон-генератора и приёмника. Тон-генератор генерирует сигнал определённой частоты, который передаётся на тестируемую кабельную линию. Приёмник улавливает этот сигнал и выводит его на встроенный динамик.
Тон-генератор
Тон-генератор представляет собой компактный блок размерами 74х68х28 мм и массой 150 г. Корпус выполнен из прочного пластика красного цвета. На передней панели расположена чёрная накладка с логотипом производителя и моделью устройства. Органы управления включают сдвиговый переключатель с тремя положениями: «тон», «мощность» и «целостность». Индикация состояния прибора осуществляется с помощью трёх светодиодов, соответствующих положениям переключателя.
На боковой панели тон-генератора расположены три тестовых провода: красный и чёрный с зажимами типа «крокодил» и белый с разъёмом RJ11. Кабельный ввод выполнен в литом исполнении. Провода на «крокодилах» не только обжаты, но и припаяны, что обеспечивает надёжное соединение.
На задней панели находится отсек для установки батареи типа «Крона». Подключение батареи осуществляется с помощью стандартного соединителя, покрытого ПВХ изоляцией. Для повышения надёжности рекомендуется использовать соединитель в пластиковом корпусе, так как ПВХ изоляция может подвергаться разрывам при отсоединении батареи.
Приёмник
Приёмник выполнен из аналогичных материалов и имеет размеры 208х47х33 мм и массу 130 г. В нижней части устройства расположен динамик, воспроизводящий сигнал, модулированный тон-генератором.
Основным элементом управления является тактовая кнопка «TEST» с мягкой резиновой накладкой. Над кнопкой расположен индикатор красного цвета, информирующий о работе прибора. На правом торце приёмника, под большим пальцем оператора, расположено колёсико регулятора громкости. Максимальная громкость сигнала составляет 100 дБ.
Чувствительный элемент приёмника расположен на верхнем торце устройства и закрыт чёрным трапециевидным элементом корпуса. На задней панели находится отсек для установки батареи, аналогичной той, что используется в тон-генераторе. Батарея надёжно фиксируется в отсеке.
Функционал
Кабельный тестер RGK NT-10 предназначен для поиска кабельных трасс и локализации неисправностей. Благодаря различным выводам, таким как пара «крокодилов» и вилка RJ11, устройство может использоваться для работы с телефонными и локально-вычислительными сетями, аудио- и видеосистемами, а также электрическими кабелями.
Кабельный тестер RGK NT-10 позволяет:
-
Отслеживать трассу прокладки кабеля длиной до 3 км.
-
Определять пары проводов.
-
Измерять полярность в диапазоне от 5 до 52 В постоянного тока.
-
Диагностировать состояние телефонных линий.
-
Проводить проверку целостности электрических цепей.
Инструкция по эксплуатации подробно описывает порядок работы с прибором.
Важно: Прибор не предназначен для работы с сетями постоянного тока напряжением выше 60 В или с сетями переменного тока независимо от величины напряжения.
Использование
Для демонстрации работы кабельного тестера RGK NT-10 было проведено тестирование домашней проводки. Устройство позволяет локализовать расположение кабеля с точностью около 1,5 см.
Заключение
Кабельный тестер RGK NT-10 является эффективным инструментом для поиска кабельных трасс, отслеживания их прокладки и локализации неисправностей. Прочный корпус обеспечивает защиту прибора при падениях и ударах, что делает его подходящим для использования в условиях ремонта, полевых работ и работ на высоте.
Громкость воспроизведения тонового сигнала достаточна для работы в шумных условиях. Для повышения удобства при длительных работах рекомендуется предусмотреть возможность подключения наушников.
Некоторые аспекты конструкции, такие как использование ПВХ изоляции для соединителей батарей, могут быть улучшены для повышения надёжности. Также было бы целесообразно включить в комплект поставки сумку или чехол для хранения и переноски устройства.
