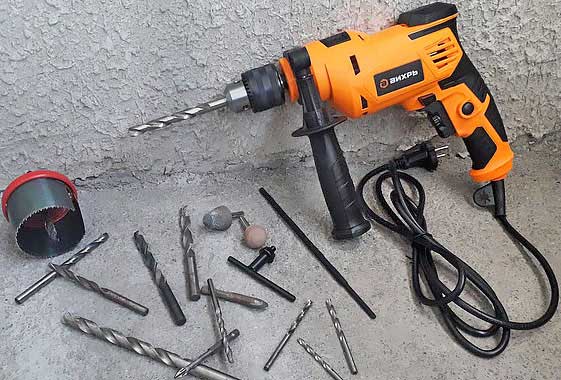

Обзор ударной дрели Вихрь ДУ-850

Проводная ударная дрель Вихрь ДУ-850 предназначена для выполнения сверлильных работ в различных материалах, а также для закручивания и откручивания крепежных элементов. Благодаря универсальности и функциональности, данный инструмент является незаменимым помощником в проведении ремонтно-строительных мероприятий. В рамках настоящего обзора рассмотрим технические характеристики, комплектацию и особенности данной модели, а также проведем анализ конструкции при полной разборке.

Технические характеристики

Бренд Вихрь принадлежит Группе компаний Ресанта, которая является лидером по импорту электроинструментов в Россию, согласно данным РАТПЭ.

• Тип электродвигателя: коллекторный

• Режимы работы: сверление, сверление с ударом

• Мощность: 850 Вт

• Максимальное количество оборотов: 3000 об/мин

• Количество скоростей: 1

• Наличие реверса: да

• Тип патрона: ключевой

• Диаметр патрона: 1,5-13 мм

• Максимальный диаметр сверления:

  • Древесина: 25 мм

  • Металл: 13 мм

  • Бетон/камень: 15 мм

• Наличие ограничителя глубины сверления: да

• Наличие боковой рукоятки: да

• Наличие блокировки кнопки включения: да

• Длина сетевого шнура: 2 м

• Вес (с боковой рукояткой, ключом и ограничителем глубины): 1720 г.

Упаковка

Дрель поставляется в компактной коробке из плотного картона, на которой указаны основные технические характеристики изделия. Внутри коробки все компоненты упакованы в отдельные полиэтиленовые пакеты для обеспечения их сохранности.

Внешний вид и комплектация

Корпус дрели выполнен из желто-оранжевого пластика и характеризуется эргономичным дизайном. В комплект поставки входят:

• Дрель

• Боковая рукоятка

• Пластмассовый ограничитель глубины сверления

• Ключ для патрона

• Две запасные угольные (графитовые) щетки электродвигателя

• Паспорт изделия

Патрон покрыт смазкой и дополнительно защищен от загрязнения полиэтиленовым пакетом. Рукоятка оснащена резиновыми вставками для повышения комфорта при использовании. С обеих сторон инструмента предусмотрены вентиляционные отверстия для охлаждения электродвигателя.

На верхней части корпуса расположен переключатель режимов работы, который позволяет выбрать между простым сверлением и сверлением с ударом. Переключение режимов сопровождается характерным щелчком и отличается высокой четкостью.

В верхней части рукоятки также находится кнопка реверса, предназначенная для изменения направления вращения патрона. Функция реверса может быть использована для извлечения застрявших сверл, а также для откручивания крепежных элементов.

Регулятор скорости вращения электродвигателя расположен в центре кнопки включения и выполнен в виде ребристого кольца. Вращение регулятора сопровождается характерными щелчками и позволяет изменять количество оборотов от минимального к максимальному.

На левой стороне рукоятки расположен фиксатор кнопки включения, который позволяет удерживать дрель в рабочем состоянии без необходимости постоянного нажатия на кнопку.

Патрон дрели является ключевым и изготовлен по зубчато-венцовой схеме, что обеспечивает высокую надежность фиксации оснастки с хвостовиком диаметром от 1,5 до 13 мм. Кулачки патрона сводятся ровно, а зубчатое кольцо вращается легко и плавно.

Сетевой шнур дрели имеет сечение 0,75 мм² и длину 2 метра. Вилка рассчитана на ток до 16 А и защищена от перегибов и переломов с помощью защитной трубки из ПВХ, в которой предусмотрено отверстие для хранения ключа патрона.

Боковая рукоятка изготовлена из черного пластика и фиксируется на корпусе дрели с помощью резьбового соединения. Положение рукоятки может быть изменено путем ослабления крепления и поворота ручки против часовой стрелки.

Ограничитель глубины сверления представляет собой пластмассовый элемент, который крепится в отверстие боковой рукоятки и позволяет предварительно установить необходимую глубину сверления.

Запасные угольные (графитовые) щетки имеют ножевую клемму на медном проводнике и не оснащены функцией автоотключения.

Эксплуатация

При включении новой дрели наблюдается значительное искрообразование, которое обусловлено притиркой щеток к коллектору. Обычно данный процесс завершается в течение 15-20 минут работы на средних оборотах.

Для проверки работоспособности дрели и ее возможностей было проведено сверление отверстий в торце соснового бруса с использованием сверла по металлу диаметром 10 мм. Сверление осуществлялось в один заход без извлечения сверла для удаления стружки. Несмотря на то, что опилки оказались смолистыми и быстро забили сверло, мощность дрели позволила успешно завершить работу.

Сверление кольцевой пилой представляло большую сложность из-за необходимости подбора оптимальной скорости вращения. При слишком высоких оборотах древесина начинала дымить, а при снижении оборотов мощности дрели не хватало для вращения пилы. Однако, экспериментальным путем была найдена подходящая скорость, и отверстие было успешно проделано.

Ударный режим дрели был протестирован на тротуарной плитке с использованием сверла по бетону диаметром 6 мм. Дрель справилась с задачей без проблем, обеспечивая аккуратное сверление без разбивания отверстия.

Производитель позиционирует дрель Вихрь ДУ-850 как универсальный инструмент, который может быть использован не только для сверления, но и для закручивания крепежных элементов. Для этого необходимо уменьшить скорость вращения и подобрать соответствующую биту.

Дрель продемонстрировала удовлетворительные результаты при закручивании саморезов, однако работа в данном режиме не является оптимальной из-за ограниченной длины сетевого шнура и смещенного центра тяжести инструмента. Муфта регулировки крутящего момента отсутствует, что также снижает удобство использования.

Разборка дрели

Конструкция корпуса дрели не предусматривает быстрого доступа к щеточному узлу, что требует выполнения ряда операций для проведения полной разборки. Для этого необходимо выкрутить девять шурупов с помощью крестовой отвертки. Дополнительных защелок и фиксаторов не предусмотрено, что позволяет легко разделить корпус на две половины.

Сетевой шнур зафиксирован в рукоятке с помощью специального зажима. Для снижения искрообразования, радиопомех и высокочастотных помех, которые могут возникать при работе дрели, в конструкции предусмотрен конденсатор емкостью 0,33 мкФ.

Кнопка включения (FA2-6/1BEK) имеет комбинированную конструкцию с функцией реверса и фиксатором рабочего состояния. Переключатель реверса в данной модификации скрыт, что может усложнить процесс обслуживания.

Коллектор электродвигателя имеет отчетливые следы загрязнения, которые появляются в результате притирки щетки к коллектору. Обычно данный процесс завершается за 15-20 минут работы на средних оборотах. До разборки дрель проработала около 10 минут, что позволило оценить ее работоспособность.

Мощность дрели составляет 850 Вт, что требует установки дросселей перед каждой угольной щеткой для снижения искрения и сетевых помех. Щеткодержатель выполнен из металла и крепится на двух шурупах, а электрическое соединение щеток осуществляется с помощью ножевых клемм.

Редуктор и ударный механизм расположены в пластмассовом корпусе, где используются подшипники для обеспечения плавного вращения валов. Металлическая пластина переключателя режима сверления имеет заводскую фрезеровку для балансировки.

Смазка редуктора выполнена в виде пластичной массы и обеспечивает достаточное количество смазочного материала. Подшипник вала патрона имеет маркировку 6201Z и является закрытым. Корпус ударного механизма изготовлен из алюминия, а храповик выполнен из стали.

Статор электродвигателя с медной обмоткой крепится на отдельной подставке из черного пластика, что обеспечивает хорошую циркуляцию воздуха и эффективное охлаждение. Резина, покрывающая рукоятку, плотно прилегает к поверхности, без признаков отслоения.

После проведения повторной разборки через 20 минут работы, коллектор приобрел более блестящий вид, а искрение значительно снизилось, хотя полностью не исчезло.

Заключение

Ударная дрель Вихрь ДУ-850 представляет собой надежный инструмент для бытового использования, который обладает достаточной мощностью и функциональностью для выполнения широкого спектра задач. Качественная сборка и доступная цена делают данную модель привлекательной для потребителей.

Однако, следует отметить отсутствие кейса для хранения и транспортировки инструмента, а также недостаточную длину сетевого шнура. Для повышения удобства эксплуатации можно было бы рассмотреть возможность установки светодиода для подсветки рабочей зоны.

Производитель устанавливает срок службы дрели в 5 лет и предоставляет гарантию на 1 год с момента покупки. Важно помнить, что инструмент должен использоваться в соответствии с его назначением и не подвергаться нагрузкам, превышающим его технические возможности. Соблюдение правил эксплуатации обеспечит долговечность и надежность работы дрели.
