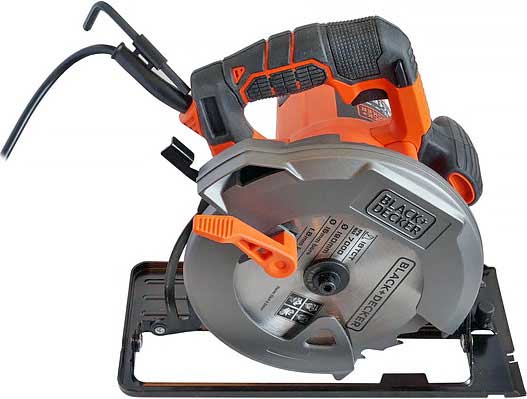

Обзор дисковой пилы Black&Decker CS1550-QS
Данный обзор представляет собой анализ технических характеристик, конструкции и функциональности дисковой пилы Black&Decker CS1550-QS. Это уже второй инструмент данной компании, который я имею возможность протестировать, и мое мнение о продукции Black&Decker изменилось в положительную сторону.
Технические характеристики
Общие параметры:
-
Тип: дисковая пила
-
Модель: Black&Decker CS1550-QS
Основные характеристики:
-
Мощность: 1500 Вт
-
Максимальные обороты: 5500 об/мин
-
Диаметр диска: 190 мм
-
Максимальная глубина пропила под 90°: 66 мм
-
Максимальная глубина пропила под 45°: 50 мм
-
Максимальный угол наклона: 45°
-
Наличие нивелира: нет
Питание:
-
Питание устройства: сеть 220В
-
Длина сетевого кабеля: 3 м
Управление и безопасность:
-
Блокировка шпинделя: есть
-
Плавный пуск: нет
-
Регулировка оборотов: нет
-
Электронная защита двигателя: нет
Дополнительная информация:
-
Возможность подключения пылесоса: есть
-
Пылесборник: нет
-
Комплектация: параллельный упор, пильный диск, руководство по эксплуатации
Габариты и вес:
-
Вес: 3.9 кг
Упаковка и комплектация
Дисковая пила Black&Decker CS1550-QS поставляется в компактной цветной коробке. В комплекте:
-
Параллельный упор
-
Пильный диск
-
Насадка для пылеудаления с двумя винтами
-
Руководство по эксплуатации
Пильный диск имеет следующие параметры:
-
Количество зубьев: 18
-
Внешний диаметр: 190 мм
-
Посадочное гнездо: 16 мм
-
Толщина: 1,8 мм
Инструкции по эксплуатации представлены на нескольких языках и отдельно на русском.
Внешний вид
Платформа пилы изготовлена из штампованной стали толщиной 2 мм. В передней части имеются прорези для установки диска под углами 90° и 45°. Рукоятка прорезиненная, с кнопкой включения и предохранителем. Для замены щеток предусмотрены съемные крышки.
На двигателе имеется наклейка с маркировкой. В передней части платформы расположен механизм регулировки угла наклона подошвы с шкалой и зажимным винтом. Механизм установки глубины пропила находится сзади справа и имеет линейку с дюймовой разметкой.
Шестигранный ключ для снятия и установки пильного диска крепится на кабеле. Длина кабеля составляет 3 метра.
Тестирование
Проверка геометрии:
-
Параллельность плоскости пильного диска и края платформы: Установлена максимальная глубина пропила. Замер расстояния от диска до края платформы спереди и сзади показал одинаковое значение — 35,5 мм.
-
Правильность установки углов: При установке угла в 90°, диск отклоняется на 1-2°. Упор при этом упирается в платформу. Для устранения данного недостатка необходимо подпилить упор на 0,5 мм. Линейка установки угла показывает, что угол 90° недостижим.
Платформа имеет вогнутость в районе отштампованных ребер жесткости. Установка глубины пропила и угла пиления неудобна из-за тугости движения и подклиниваний. Линейка глубины с дюймовой разметкой вызывает затруднения.
Насадка для пылесоса немного кривовата, но ее можно собрать. Внешний диаметр патрубка для подключения пылесоса составляет 42 мм, внутренний — 35,5 мм. Работа с пылесосом снижает количество опилок вокруг.
При работе с ламинированной ДСП верхний край немного подрывается, нижняя кромка почти идеальная. Диск в комплекте не предназначен для таких работ, лучше использовать пилу с шиной и специальный диск.
Сухую сосну толщиной 50 мм пила режет без усилия, край ровный.
Разборка
-
Убедиться, что инструмент не подключен к сети.
-
Вывернуть колпачки и снять щетки.
-
Раскрутить рукоятку.
-
Отвернуть 3 винта (два под рукояткой) и снять корпус со статором и ротором.
-
Снять ротор.
-
Снять подвижный защитный кожух (держится на спиральной шайбе).
-
Открутить 4 винта и снять редуктор.
При разборке выпала пластинка предохранителя с центрирующей пружинкой. Пружинка диаметром 8,5 мм выскочила из гнезда. В качестве замены была использована аналогичная пружина из запасов.
Щетки имеют размеры 7х13х15 мм, запасных в комплекте нет, но их можно приобрести в магазинах запчастей для электроинструмента. Обмотки ротора и статора покрыты лаком. На валу установлены закрытые подшипники 628 (с маркировкой FH) и 6201, производителя которых определить не удалось.
Шпиндель установлен во втулку в неподвижном защитном кожухе и подшипник в подвижном кожухе. Смазка в узлах имеет хорошую консистенцию.
Выводы
Дисковая пила Black&Decker CS1550-QS подходит для плотницких работ, таких как постройка беседок, бань или домов на даче. Для точных работ инструмент может потребовать доработки.
Основные недостатки:
-
Неверная установка угла пиления в 90°
-
Неудобная настройка глубины и угла пиления
Основные преимущества:
-
Качественная конструкция
-
Хорошая глубина пропила
-
Удобные рукоятки
Стоимость пилы на момент написания статьи составляла 5400 рублей.
