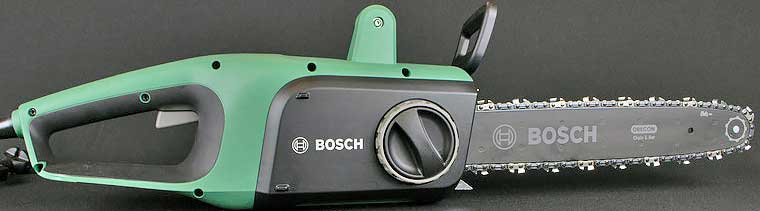

Обзор электрической цепной пилы Bosch UniversalChain 35
В рамках данного обзора будет рассмотрена электрическая цепная пила Bosch UniversalChain 35. Инструмент предназначен для использования в частных домах и на садовых участках, где требуется выполнение распиловочных работ.
Технические характеристики
-
Мощность двигателя: 1800 Вт
-
Длина пильной шины: 35 см (14 дюймов)
-
Максимальная длина среза: 300 мм
-
Скорость движения цепи: 12 м/с
-
Ширина паза шины: 1,1 мм
-
Механизм натяжения цепи: бесключевой
-
Масса (с пильной шиной и цепью): 4,2 кг
-
Длина электрокабеля: 20 см
-
Габаритные размеры (Д x Ш x В): 415 x 274 x 216 мм
-
Страна производства: Венгрия
Внешний вид и комплектация
Пила поставляется в картонной упаковке среднего размера. В комплект поставки входят следующие элементы:
-
Пила
-
Направляющая шина
-
Пильная цепь
-
Защитный чехол для шины
-
Кожух для приводной звезды и фиксатора шины
-
Руководство по эксплуатации
Корпус пилы выполнен из зелёного пластика, что характерно для инструментов бытового назначения. Передняя рукоятка изготовлена из чёрного пластика и не имеет резиновых вставок для улучшения хвата.
Рычаг включения тормоза цепи расположен непосредственно перед рукояткой. Тормоз предназначен для экстренной остановки цепи при возникновении обратного удара. Механизм тормоза выполнен из чёрного пластика и имеет надпись с названием производителя.
С левой стороны корпуса, за передней рукояткой, находится крышка масляного бачка, предназначенная для заливки масла для смазки цепи и шины. Уровень масла контролируется через прозрачную вставку. Масляный фильтр интегрирован в корпус пилы, что исключает возможность его замены без демонтажа инструмента.
На верхней части корпуса расположены вентиляционные отверстия для охлаждения двигателя. Над ними нанесены пиктограммы, расшифровка которых приведена в руководстве пользователя. Эти пиктограммы отлиты вместе с корпусом и сохраняются на протяжении всего срока службы инструмента.
Задняя рукоятка является продолжением корпуса пилы и изготовлена из того же пластика. Внутренняя часть рукоятки имеет резиновую вставку, улучшающую антискользящие свойства. На рукоятке расположен выключатель двигателя с блокировкой от случайного включения. Кнопка разблокировки находится на левой стороне рукоятки.
Нижняя часть корпуса практически пустая, за исключением вентиляционных отверстий и наклейки с информацией о пиле. С правой стороны корпуса расположена металлическая шестерня с стопорным кольцом, приводящая в движение цепь, а также шпилька для крепления кожуха/фиксатора шины и зубчатый упор. На корпусе указано правильное направление зубьев цепи при монтаже.
Над шпилькой находится отверстие для подачи цепного масла. Зубчатый упор крепится двумя винтами под биту Т20/плоскую отвёртку. В задней части рукоятки расположен вывод электрокабеля с защитой от перегиба. Длина кабеля составляет 20 см. Вилка оборудована креплением для провода удлинителя.
Шина и цепь
Шина имеет длину 41,5 см и отличается от стандартных моделей. На одной из сторон шины расположен механизм натяжения цепи. Для регулировки натяжения необходимо вращать колесо, что позволяет изменять положение шины и, соответственно, натяжение цепи. Узел является съёмным и частично выполнен из металла, однако колесо изготовлено из пластика.
На другой стороне шины нанесены каталожный номер и QR-код, содержащий тот же номер. Шина имеет логотип производителя Oregon и рисунок звена цепи для правильного монтажа.
Цепь также производства Oregon, с шагом 3/8" и 52 звеньями. Код для заказа: 2.609.007.364.
Крышка для фиксации шины имеет двойной механизм: центральная ручка фиксирует шину, а внешнее кольцо позволяет регулировать натяжение цепи. Точка крепления шины одна, что может вызвать определённые неудобства.
Разборка
Для доступа к внутренним компонентам пилы необходимо снять зубчатую шестерню и выкрутить 10 винтов (два из которых также удерживают зубчатый упор). После снятия одной части корпуса отсоединяется шланг подачи масла. Внутри корпуса расположен редуктор с металлической и пластиковыми шестернями. Заявленная функция остановки цепи после отпускания кнопки включения реализована с помощью специальной пружины.
Сборка и подготовка к эксплуатации
Процесс сборки пилы не представляет сложности. Для начала необходимо полностью выкрутить колесо натяжного механизма против часовой стрелки. Затем цепь надевается на шину, укладываясь в паз и на звёздочку шины. Шина устанавливается на крепежный болт, а свободный конец цепи заводится на приводную звезду. Вращая натяжное колесо по часовой стрелке, выполняется предварительное натяжение цепи.
После этого устанавливается крышка с помощью стопорной ручки. Окончательная натяжка цепи осуществляется с помощью кольца натяжения цепи. Однако при окончательной затяжке может возникнуть проблема: механизм натяжки цепи начинает вращаться вместе со стопорной ручкой, увеличивая натяжение цепи. Также крепление на одну шпильку может привести к ходу шины вверх-вниз, несмотря на затяжку.
Перед началом работы необходимо проверить натяжение цепи, работу рукоятки остановки цепи при обратном ударе и подачу масла на шину.
Тестирование
Для тестирования пилы использовался сухой нестроганый пиломатериал, включая сосновую доску размером 50 x 150 мм и брус размером 150 x 150 мм. Результаты тестирования показали, что пила успешно справляется с поставленными задачами.
Заключение
Электрическая цепная пила Bosch UniversalChain 35 представляет собой инструмент, предназначенный для бытового использования. Несмотря на некоторые недостатки, такие как система SDS и использование открытого редуктора, пила успешно выполняет свои функции. Однако при выборе инструмента следует учитывать эти особенности и сопоставлять их с требованиями к выполнению задач.
