Установка тепловой завесы с водоблоком

Тепловая завеса с водяным теплообменником

Тепловая завеса с водоблоком подключается к системе теплоснабжения или горячего водоснабжения.

Основные требования

1. Давление в системе теплоснабжения должно соответствовать техническим характеристикам тепловой завесы.

2. Устройство должно быть установлено на высоте, рекомендованной производителем, для обеспечения эффективного разделения воздушных потоков.

3. Вокруг тепловой завесы должно быть свободное пространство для обеспечения циркуляции воздуха.

4. Трубы и фитинги системы теплоснабжения должны быть теплоизолированы для предотвращения тепловых потерь. Все соединения должны быть герметичными.

5. Электропитание должно быть подключено для обеспечения работы вентилятора и автоматики.

6. Необходимо обеспечить наличие защитного заземления.

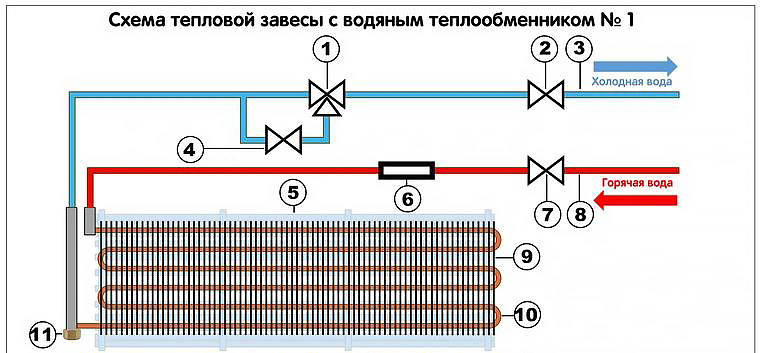

Алгоритм работы по схеме №1

1. Для предотвращения замерзания теплоносителя в теплообменнике вентиль байпаса постоянно пропускает ограниченный поток теплоносителя.

2. При снижении температуры воздуха в помещении ниже заданного уровня электропривод открывает клапан, и основной поток теплоносителя начинает циркулировать через трубки теплообменника.

3. При достижении заданной температуры воздуха в помещении электропривод закрывает клапан, перекрывая основной поток теплоносителя.

4. Вентиль байпаса продолжает пропускать ограниченный поток теплоносителя.

5. На выходе из тепловой завесы температура теплоносителя и нагретого воздуха изменяется в зависимости от режима работы.

Алгоритм работы по схеме №2

В дополнение к схеме №1 в данной схеме используются циркуляционный насос и обратный клапан.

1. Для предотвращения замерзания теплоносителя вентиль байпаса постоянно пропускает ограниченный поток теплоносителя.

2. В случае закрытого клапана циркуляционный насос прокачивает теплоноситель через контур, состоящий из теплообменника и обратного клапана.

3. При снижении температуры воздуха ниже заданного уровня электропривод открывает клапан, и основной поток теплоносителя циркулирует через трубки теплообменника.

4. При достижении заданной температуры воздуха электропривод закрывает клапан, перекрывая основной поток теплоносителя.

5. Вентиль байпаса продолжает пропускать ограниченный поток теплоносителя, а циркуляционный насос обеспечивает циркуляцию теплоносителя через контур.

6. Температура нагретого воздуха поддерживается на уровне заданной температуры. Температура теплоносителя на выходе также приближается к требуемому значению.

Варианты установки тепловых завес с водяным теплообменником

Проводной пульт с электронным термостатом рекомендуется устанавливать в местах, где он может быстро реагировать на изменения температуры в помещении, избегая при этом прямого воздействия воздушного потока.

Вокруг тепловой завесы должно быть обеспечено свободное пространство для циркуляции воздуха и проведения технического обслуживания.

Аналогичные требования распространяются на установку тепловых завес в небольших тамбурах.
