Технология Qi в беспроводных ЗУ — что это?

В настоящее время существует несколько стандартов беспроводных зарядных устройств (ЗУ), однако принцип передачи энергии остается неизменным. Он основывается на возникновении индукционного тока в замкнутом контуре при изменении электромагнитного поля, воздействующего на этот контур. Замкнутый контур представляет собой медную катушку, интегрированную в конструкцию смартфона или другого заряжаемого устройства. При помещении данной катушки в переменное магнитное поле в ней индуцируется электрический ток, который и используется для зарядки аккумулятора.

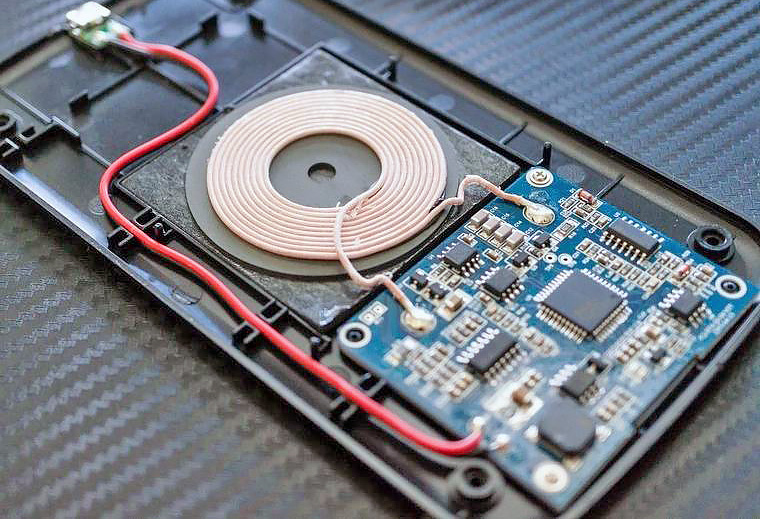

Электромагнитное поле создается другой катушкой или несколькими катушками, расположенными в зарядной станции. Важно отметить, что беспроводные ЗУ не могут обеспечить такую же скорость зарядки, как традиционные проводные методы. Наиболее распространенный стандарт беспроводных зарядных устройств Qi был представлен в 2008 году и характеризуется ограниченной дальностью передачи энергии, не превышающей 4 см, а также относительно низкой мощностью в диапазоне от 5 до 15 Вт, что делает его менее эффективным для быстрой зарядки смартфонов.

Ключевой характеристикой стандарта Qi является частота тока, которая составляет около 205 кГц. Существуют также стандарты, использующие более высокие частоты, что влияет на изменение магнитного поля и, соответственно, на мощность зарядного устройства. Для обеспечения эффективной зарядки необходимо точное позиционирование заряжаемого устройства над зарядной станцией, поскольку отклонение от оптимального положения может существенно снизить эффективность процесса.

Кроме стандарта Qi, существуют и другие протоколы беспроводной зарядки, такие как PMA и Rezence. Стандарт PMA отличается более высокой частотой тока по сравнению с Qi, что может способствовать увеличению мощности зарядки. В свою очередь, стандарт Rezence использует электромагнитный резонанс вместо индукционных полей, что позволяет достичь еще более высокой мощности передачи энергии.
