СЖО с помпой в радиаторе или в водоблоке — что лучше?

Расположение помпы в системах жидкостного охлаждения закрытого типа

В системах жидкостного охлаждения закрытого типа помпа может быть установлена в двух ключевых узлах системы: водоблоке или радиаторе. Оба варианта имеют свои технические преимущества и недостатки, которые необходимо учитывать при проектировании и эксплуатации системы.

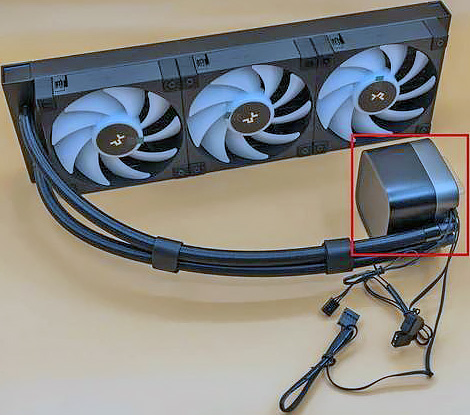

Установка помпы в водоблоке является наиболее распространенной конфигурацией, впервые примененной в ранних моделях готовых систем жидкостного охлаждения. При такой конфигурации в контуре системы всегда присутствует небольшое количество воздуха. В классической схеме размещения радиатора над корпусом компьютера, помпа, расположенная в водоблоке, обеспечивает оптимальное функционирование системы, так как находится в самой нижней точке контура, что препятствует проникновению воздуха в систему. Однако данная конфигурация может вызывать вибрационные нагрузки на материнскую плату, что иногда приводит к появлению нежелательных акустических шумов.

Альтернативным решением является установка помпы в радиаторе. В этом случае, несмотря на наличие вибраций и шумов, их уровень значительно ниже по сравнению с конфигурацией с помпой в водоблоке. Это обусловлено большей площадью радиатора и его непосредственным креплением к корпусу компьютера, что способствует эффективному демпфированию вибраций. Однако, для предотвращения проникновения воздуха, система с помпой в радиаторе должна быть установлена ниже уровня водоблока, оптимально — в нижней части корпуса.

Оба варианта конструкции подходят для установки радиатора на передней или боковой панели корпуса компьютера. Однако, система с помпой, расположенной в радиаторе, обычно обеспечивает более низкий уровень шума. В остальном, функциональные характеристики обеих конфигураций идентичны.
