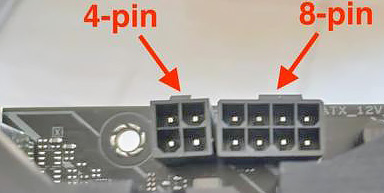

Разъем питания процессора ATX 8-pin и 4-pin — что это и в чем отличия?

Назначение разъемов для подключения дополнительного питания центрального процессора

Разъемы ATX 8-pin и 4-pin предназначены для обеспечения дополнительного питания центрального процессора (CPU). Они позволяют поддерживать стабильное напряжение и требуемую мощность, особенно в системах, оснащенных высокопроизводительными компонентами. Ключевое различие между этими разъемами заключается в максимальной мощности, которую они способны передать от блока питания к материнской плате и процессору.

Разъём 4-pin является частью стандарта ATX12V и был введён в эксплуатацию с появлением процессоров Pentium 4 и Athlon 64, которым требовалось увеличенное электропитание. Максимальная мощность, поддерживаемая разъемом ATX 4-pin, составляет 150 Вт. Данный стандарт продолжает использоваться в маломощных вычислительных системах с процессорами низкой производительности. Однако в последние годы он постепенно уступает место более современному и мощному разъему 8-pin.

Разъем питания процессора 8-pin был разработан в рамках стандарта EPS12V. Он представляет собой усовершенствованную версию, состоящую из двух разъемов 4-pin. Данный разъем предназначен для подключения наиболее мощных настольных процессоров, доступных на рынке, обеспечивая передачу до 300 Вт мощности.

Разъем 8-pin обладает обратной совместимостью с разъемом 4-pin, что позволяет использовать его в системах с процессорами, требующими меньшей мощности. Однако следует отметить, что использование только четырех контактов из восьми может ограничить максимальную производительность системы и потенциально привести к повреждению оборудования. Поэтому рекомендуется подключать все восемь контактов, если материнская плата поддерживает данный стандарт.
