Можно ли подключить разъем ATX 4-pin для процессора в разъем 8-pin на материнской плате?

Для обеспечения дополнительного питания центрального процессора используются разъемы 4-pin и 8-pin.

Эти разъемы различаются по количеству контактов и максимальной мощности, которую они способны передать. Разъем 4-pin рассчитан на ток мощностью до 150 Вт, в то время как разъем 8-pin способен поддерживать нагрузку до 300 Вт. Несмотря на это, разъем 4-pin может быть физически подключен к разъему 8-pin на системной плате.

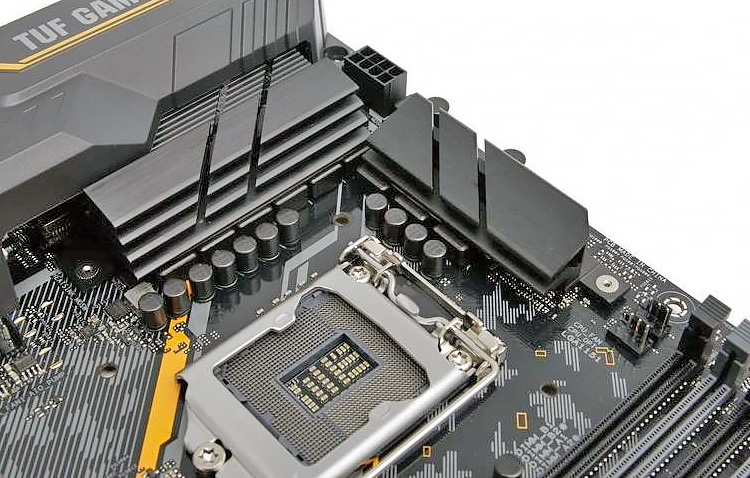

Разъем 8-pin состоит из двух секций по четыре контакта каждая. Разъем 4-pin вставляется только в одну из этих секций, а оставшаяся часть подключается через дополнительный коннектор. Внутри разъемов предусмотрены специальные «ключи» — выступы, исключающие возможность неправильного подключения кабелей. Это предотвращает вероятность ошибки при установке.

Однако рекомендуется не оставлять вторую половину разъема 8-pin неподключенной, особенно если в системе установлен высокопроизводительный процессор, такой как Intel Core i7 или Core i9. В противном случае, процессор может испытывать недостаток электропитания, что приведет к некорректной работе или срабатыванию системы защиты. Если же используется менее мощный процессор, например, Intel Core i3 или более ранние модели, то ему может быть достаточно четырех контактов. В этом случае можно подключить только половину разъема 8-pin, оставив вторую часть незадействованной.
