Ключи разъема M, B и B & M — чем отличаются?

Спецификация разъёма M.2: Расположение и функциональность ключей

Разъём M.2 является универсальным интерфейсом для подключения твердотельных накопителей (SSD) и других периферийных устройств. В данном разъёме предусмотрены различные конфигурации ключей, которые определяют функциональные возможности подключаемых устройств.

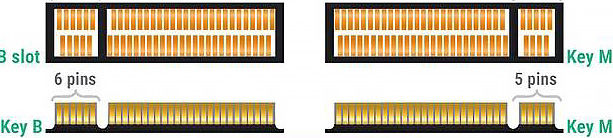

Ключ B

Ключ B расположен в левом крае разъёма M.2. Накопители с этим ключом совместимы с интерфейсами SATA и PCIe 3.0 x2. Они относятся к категории бюджетных решений и характеризуются ограниченной производительностью.

Ключ M

Ключ M находится в правом крае разъёма M.2 и является наиболее распространённым вариантом для современных накопителей. Эти устройства поддерживают передовые стандарты NVMe и обеспечивают максимальную производительность и пропускную способность при работе с интерфейсом PCIe. Разъём с ключом M часто используется в современных материнских платах.

Универсальные ключи B & M

Некоторые модели накопителей оснащены комбинированными ключами B & M, которые имеют два соответствующих выреза. Такие накопители являются универсальными и могут быть установлены как в новые системы с поддержкой новейших стандартов, так и в устаревшие платформы.

Обратная совместимость

Накопители с различными ключами могут быть совместимы с различными конфигурациями материнских плат при условии, что поддерживаются соответствующие стандарты интерфейсов. Например, SATA-накопители с комбинированными ключами B & M могут быть физически установлены в разъём с поддержкой PCIe, но их функциональность будет ограничена возможностями интерфейса, поддерживаемого материнской платой.

Заключение

Разъём M.2 предоставляет широкие возможности для подключения современных накопителей благодаря разнообразию конфигураций ключей. Правильный выбор ключа и учёт совместимости с материнской платой являются ключевыми факторами при выборе соответствующего оборудования.
