Какие бывают разъемы питания видеокарты?

Энергопотребление игровых видеокарт и необходимость дополнительного питания

Игровые видеокарты характеризуются высоким энергопотреблением, что требует использования дополнительного питания. Питание может быть подключено напрямую от блока питания через специальный разъем на корпусе графического ускорителя. В настоящее время на рынке представлено несколько типов разъемов для подключения дополнительного питания к видеокартам.

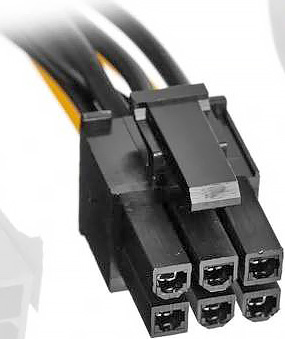

6-контактный разъем (6 pin)

Данный стандарт является устаревшим и в настоящее время не используется в новых видеокартах, однако он остается актуальным для графических ускорителей предыдущих поколений. Максимальная мощность, передаваемая через этот разъем, составляет 75 Вт.

6+2-контактный разъем (6+2 pin)

Этот разъем стал популярным в последние годы благодаря своей универсальности. Он может функционировать как 6-контактный или 8-контактный разъем, что позволяет производителям блоков питания поддерживать широкий ассортимент видеокарт без необходимости создания отдельных разъемов. Максимальная мощность, передаваемая через 6+2-контактный разъем, составляет 150 Вт.

8-контактный разъем (8 pin)

Данный разъем аналогичен 6+2-контактному, но представляет собой полноценную колодку, которая не может быть разделена на отдельные 6- и 2-контактные разъемы.

Разъем 12VHPWR

Этот разъем был разработан компанией NVIDIA для использования с графической картой GeForce RTX 3090 Ti. Его отличительной особенностью является способность передавать более 600 Вт мощности. Однако конструкция разъема вызвала определенные споры из-за возможного перегрева и плавления.

12V-2X6 разъем

Этот разъем представляет собой улучшенную версию 12VHPWR. Он оснащен модифицированными контактами и имеет более глубокую посадку, что обеспечивает более надежное соединение и исключает проблемы с подачей питания даже при неполной установке разъема.
