Как подключить корпусный вентилятор?

Перед проведением любых манипуляций необходимо полностью обесточить компьютер. В процессе установки корпусного вентилятора следует выполнить следующие действия:

1. Определить типоразмер вентилятора. Наиболее распространенными диаметрами являются 120 мм и 140 мм. Важно учитывать доступное пространство в корпусе компьютера, поскольку вентилятор диаметром 140 мм может не подойти в случае ограниченного пространства. Также необходимо удостовериться в наличии свободных точек крепления в корпусе.

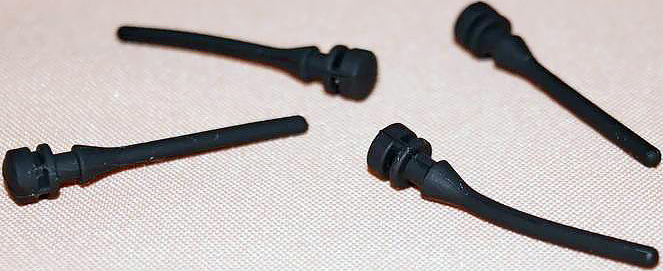

2. Установить вентилятор в корпус с использованием винтов или силиконовых (антивибрационных) крепежных элементов. Традиционно применяется метод крепления с помощью винтов, который является наиболее распространенным. При этом необходимо избегать чрезмерного затягивания винтов, чтобы не повредить резьбу. Силиконовые крепежные элементы обеспечивают более эффективное поглощение вибрации.

3. Подключить провода вентилятора к материнской плате. Возможны два типа кабелей питания: 4-pin и 3-pin, реже используется 3-pin. В случае наличия подсветки вентилятора потребуется дополнительный провод с разъемом 12V-G-R-B или 5V-D-G. Для подключения кабеля питания необходимо найти соответствующий разъем на материнской плате, обозначенный как SYS_FAN, и выполнить подключение. Аналогичным образом следует подключить кабель подсветки к разъему RGB_LED.

4. Разъем 3-pin может быть подключен к разъему 4-pin на материнской плате, однако для кабеля подсветки требуется полное соответствие разъемов.

После выполнения вышеуказанных действий процесс установки считается завершенным. При необходимости можно приступить к настройке кривой оборотов вентилятора.
